φ5mm WaterProof Drop Cable ကို HOTCH OPC / APC Connector Patch ကြိုး

လျှောက်လွှာ -● FTTX / FTTH စနစ်များ● Ethernet applications● CATV လင့်များ● optical signal ဖြန့်ဖြူးခြင်း● passive optical networks (Pon)●ကျောရိုး, အလျားလိုက်နှင့် roiser applications များ● drop terminal ကိုသေတ္တာများ●ပြင်ပဒေသများ, ကြမ်းတမ်းသောပတ်ဝန်းကျင်အင်္ဂါရပ်များ:●အနိမ့်ဆုံးအနိမ့်ဆုံးဆုံးရှုံးမှ......

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

လျှောက်လွှာ -

● FTTX / FTTH စနစ်များ

● Ethernet applications

● CATV လင့်များ

● optical signal ဖြန့်ဖြူးခြင်း

● passive optical networks (Pon)

●ကျောရိုး, အလျားလိုက်နှင့် roiser applications များ

● drop terminal ကိုသေတ္တာများ

●ပြင်ပဒေသများ, ကြမ်းတမ်းသောပတ်ဝန်းကျင်

အင်္ဂါရပ်များ:

●အနိမ့်ဆုံးအနိမ့်ဆုံးဆုံးရှုံးမှု,

●ထပ်ခါတလဲလဲနှင့်လဲလှယ်အတွက်ကောင်းသော။

● 100% သွင်းခြင်း, ဆုံးရှုံးမှု, အဆုံးမျက်နှာနှင့်။

●ဝင်ရောက်စွက်ဖက်မှုစစ်ဆေးခြင်း။

●အလွန်ကောင်းမွန်သောစက်ပိုင်းဆိုင်ရာခံနိုင်ရည်ရှိသည်။

● Telcordia GR-326-Core နှင့်လိုက်နာခြင်း။

● optical cabling ၏စီမံခန့်ခွဲမှုတွင်မြင့်မားသောစွမ်းဆောင်ရည်နှင့်ယုံကြည်စိတ်ချရမှုကိုသေချာစေသည်။

●မြန်ဆန်လွယ်ကူသောတပ်ဆင်မှုနှင့်ပြန်လည်ပြင်ဆင်ခြင်း။

# ရိုးရှင်းသောကိုင်တွယ်ခြင်း, အထူးကိရိယာများမလိုအပ်ပါ။

● IP68 ရေစိုခံ။

1 ။ patch ကိုမျဉ်းကြောင်းနည်းပညာအသေးစိတ်ဖော်ပြချက်

ဆောက်လုပ်ရေး	တခု	ဖော်ပြချက်
ဖိုင်ဘာရေတွက်		ဆွာပုံပြင်ယံ
လှိုင်းအလျား	အိနျမ်	1310/1550
သွင်းဆုံးရှုံးမှု	db	≤0.30 (ပုံမှန်: 0.15)
ဆုံးရှုံးမှုပြန်လာ	db	≥ 60
ဆက်သွယ်မှုအမျိုးအစား		sc / apc
ဖေယင်ရစ်		အိုးလုပ်ငန်းနျင့်ဆိုင်သော
connection cycles		500
Cable ကိုဂျာကင်အင်္ကျီအရောင်		မဲသော
cable outer အချင်း	မီစေမယ်	5.0 ± 0.2
ဖိုင်ဘာအသုံးစနစ်		တစ်ခုတည်း mode: G657A2
Cable ကိုဂျာကင်အင်္ကျီ		HDPE
ကေဘယ်ကြိုးအလေးချိန်	kg / km	22 (ခန့်မှန်းခြေ)
ပုံနှိပ်အကြောင်းအရာများ		စိမှန်ပြုနိုင်သော
အရှည်	m	50, 75, 125, 175 သို့မဟုတ်စိတ်ကြိုက် (သည်းခံစိတ်: ± 0.5m)
Connector အမျိုးအစား		Input: Accord H Optic SC / APC
Connector အမျိုးအစား		Output: Accord H Optic SC / APC
traction (Axial အကြား cable နှင့် connector)	N	200
ရေစိုခံအဆင့်		iP68
operating အပူချိန်	℃	-25 ° C ~ + 70 ℃
သိုလှောင်အပူချိန်	℃	-25 ° C ~ + 70 ℃

2 ။ cable ကို Cross-section

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3 ။ cable ကိုဖွဲ့စည်းပုံအရွယ်အစား

အချက်	မာတိိက်ရာ	အသေးစိတ်အချက်အလက်
တင်းကျပ်စွာ buffer ဖိုင်ဘာ	ဂဏန်း	1
	ပုံနှိပ်စာ	g.657a2
	အရောင်	ပြာသော
	ဝတ္တု	ချစ်သူ
	အချင်း (မီလီမီတာ)	0.90 ± 0.05
အတွင်းပိုင်းအိမ်မှ	အချင်း (မီလီမီတာ)	2.8 ± 0.2
	အထူ (MM)	0.25 ± 0.05
	အရောင်	အဖြူ
	ဝတ္တု	ချစ်သူ
အားသာချက်အသင်းဝင် 1	ဝတ္တု	လန်းလ်
အားသာချက်အသင်းဝင် 1	အရေအတွက်	0.5 * 2
အားသာချက်အသင်းဝင် 2	ဝတ္တု	Aramid Yarn + ဖန်ထည်ကိုပိတ်ဆို့ခြင်း
ဂဏန်း	ဂဏန်း	1
ဂဏန်း	အရောင်	နီသော
ဝက်	ဝတ္တု	HDPE
	အချင်း (မီလီမီတာ)	5.0 ± 0.2
	အထူ (MM)	1.1 ± 0.1
	အရောင်	မဲသော
cable weigth	kg / km	22 ± 3

4 ။ ကေဘယ်ကြိုး

4.1 optical fiber

ကေဘယ်ဖိုင်ဘာဖိုင်ဘာ (အချော cabled fiber) ၏ဝိသေသလက္ခဏာများအားလုံးသည်အနည်းဆုံး, G.657A2 နှင့်အညီအနည်းဆုံးဖြစ်ရမည်။

အချက်	အသေးစိတ်အချက်အလက်
ဖိုင်ဘာအမျိုးအစား	တစ်ခုတည်း mode ကို
ဖိုင်ဘာပစ္စည်း	silica doped
attenuation ကိန်း @ 1310 NM @ 1383nm @ 1490nm @ 1550 NM @ 1625nm cable ကိုဖွဲ့စည်းမှုပြီးနောက် @ 1310 NM @ 1550 NM	≤ 0.36 DB / KM ≤ 0.36 DB / KM ≤ 0.25 dB / km ≤ 0.22 dB / km ≤ 0.25 dB / km ≤ 0.36 DB / KM ≤ 0.22 dB / km
cable cable-off လှိုင်းအလျား	≤ 1260 NM
သုည - ကွဲပြားမှုလှိုင်းအလျား	1300 ~ 1324 NM
သုည - displive ဆင်ခြေလျှော	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
chromatic ကွဲပြားမှု @ 1285 ~ 1330 NM @ 1271 ~ 1360 NM @ 1550 NM @ 1625 NM	≤3 PS / (NM ။ km) ≤5.3 PS / (NM ။ KM) ≤18.0 PS / (NM ။ km) ≤22 PS / (NM ။ KM)
1310 NM @ Field အချင်း	8.5-9.3um
CORE / CLAD အာရုံစူးစိုက်မှုအမှား	≤ 0.5 တစ်ခု
အချင်း clading	125.0 ± 0.7 တ ဦး တည်း
Non- မြို့ပတ်ရထား cladding	≤5%
အဓိကဖုံးထားသည့်အချင်း	242 ± 7 တစ်ခု
အာရုံစူးစိုက်မှုမူလတန်းနှင့်အပေါ်ယံ	≤10μm
Non- မြို့ကျက်ကင်ဆာအပေါ်အပေါ်ယံပိုင်း	≤0.7%
ကေဘယ်ကြိုးကွေးဆုံးရှုံးမှုနှင့်အတူ attenuate 1 Mandrel 7.5 မီလီမီတာကိုလှည့်ပါ 10 mandrel 15mm 10mm	1550nm ≤≤ 0.10 dB / km 1550nm ≤≤ 0.03 dB / km

5 ။ optical fiber cable ကို၏စွမ်းဆောင်ရည်

5.1 ကေဘယ်ကွေးအချင်းဝက်:

10 x cable အချင်း (တပ်ဆင်ပြီးနောက်): 50mm

20 x cable အချင်း (installation စဉ်အတွင်း): 100mm

6 ။ စက်မှု & သဘာဝပတ်ဝန်းကျင်စွမ်းဆောင်ရည်စမ်းသပ်မှု

s / n	အချက်	စမ်းသပ်နည်းလမ်း	လက်ခံမှုအခြေအနေ
1	ဆန့်နိုင်အား iec 794-1-e1	- ဝန် - 1200n - ဝန်အောက်မှာကြိုးအရှည်: 50 မီတာ - load အချိန်: ≥1min။	- အရှုံးပြောင်းလဲမှု≤ 0.1 DB / KM @ 1550 NM - အပြင်ဘက်ဂျာကင်အင်္ကျီနှင့်အတွင်းပိုင်းဒြပ်စင်များကိုမပျက်စီးပါ။
2	စမ်းသပ်စစ်ဆေးမှု IEC 794-1-E3	- ဝန်: 500n / 100mm * 100mm - load အချိန်: ≥1min။	- အရှုံးပြောင်းလဲမှု≤ 0.1 DB / KM @ 1550 NM - အပြင်ဘက်ဂျာကင်အင်္ကျီနှင့်အတွင်းပိုင်းဒြပ်စင်များကိုမပျက်စီးပါ။
3	သက်ရောက်မှုခုခံ IEC 794-1-E4	- သက်ရောက်မှုများ၏အချက်များ - 5 -times နှုန်း - 1 - သက်ရောက်မှုစွမ်းအင်: 1n.m - သံတူ၏အချင်းဝက် - 12.5 မီလီမီတာ - သက်ရောက်မှုနှုန်း - 2 စက္ကန့် / သံသရာ	- အရှုံးပြောင်းလဲမှု≤ 0.1 DB / KM @ 1550 NM - အပြင်ဘက်ဂျာကင်အင်္ကျီနှင့်အတွင်းပိုင်းဒြပ်စင်များကိုမပျက်စီးပါ။
4	ထပ်ခါတလဲလဲကွေး IEC 794-1-E6	- Bending radius: 20 x ကေဘယ်လ်အချင်း - ဝန်: 20 n - Flexing နှုန်း: 3 Sec / Cycle - သိသိ curvature: 30	- အရှုံးပြောင်းလဲမှု≤ 0.1 DB / KM @ 1550 NM - အပြင်ဘက်ဂျာကင်အင်္ကျီနှင့်အတွင်းပိုင်းဒြပ်စင်များကိုမပျက်စီးပါ။
5	ကေျာက်ကပ် IEC 794-1-E7	- အရှည်: 1 မီတာ - ဝန်: 50 n - လှည့်ကွက် - 1 မိနစ် / သံသရာ 1 - လှည့်ကွက်ထောင့်: ± 180 ° - သံသရာအမှတ် - 10	- အရှုံးပြောင်းလဲမှု≤ 0.1 DB / KM @ 1550 NM - အပြင်ဘက်ဂျာကင်အင်္ကျီနှင့်အတွင်းပိုင်းဒြပ်စင်များကိုမပျက်စီးပါ။
6	အပူအအေး စက်ဘီးစီးခြင်းစမ်းသပ်မှု IEC 794-1-F1	- အပူချိန်အဆင့် - + 20 ℃→→→→→ -25 ℃→ + 70 ℃→→→ + 20 ℃ - အဆင့်တစ်ခုစီအတွက်အချိန် - 24 နာရီ - သံသရာအရေအတွက် - 2	- အရှုံးပြောင်းလဲမှု≤ 0.1 DB / KM @ 1550 NM - အဘယ်သူမျှမဖိုင်ဘာချိုးခြင်းနှင့်အဖုံးအမျှမပျက်စီး။

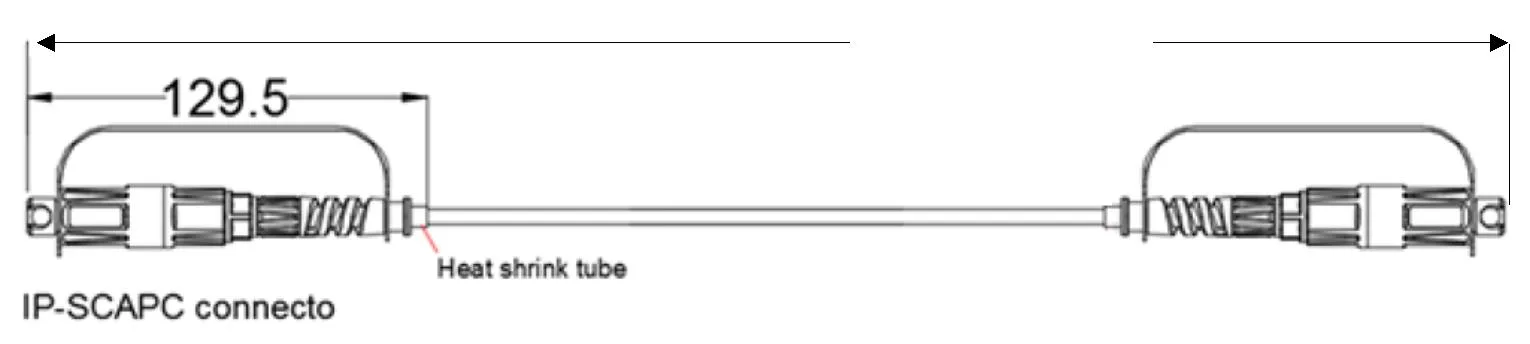

7 ။ Patch ကြိုးတပ်မက်မှုပုံဆွဲ

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

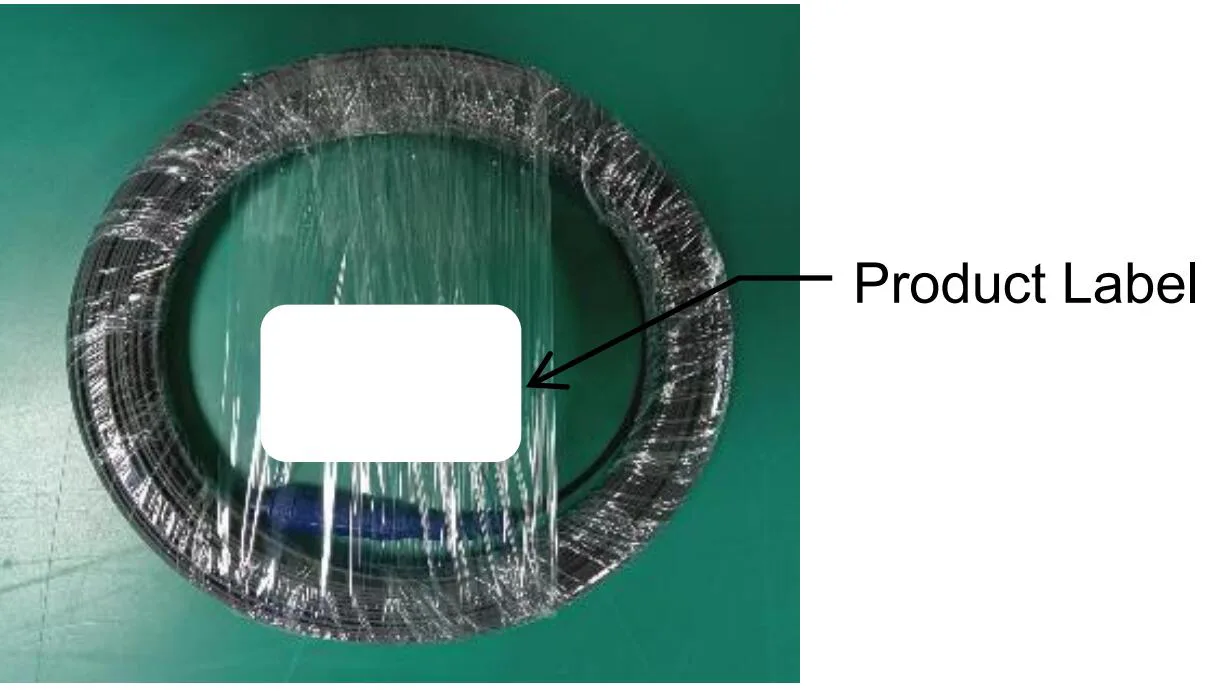

8 ။ အထုပ်

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Pack လိုအပ်ချက်များ

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
