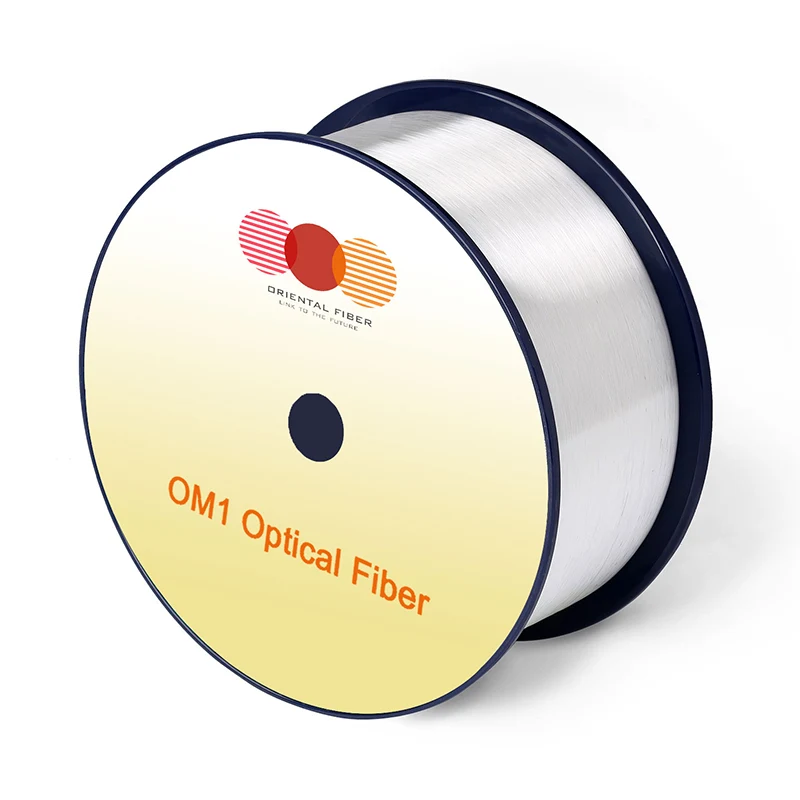

Multi-mode optical fiber om1

စရိုက်လက္ခဏာများ

အခြေအနေများ

သတ်မှတ်ထားသောတန်ဖိုးများ

ယူနစ်

ဂျီသွမေတြီဝိသေသလက္ခဏာများ

core အချင်း

-

62.5 ± 2.5

[μm]

အဓိကမဟုတ်သော circularity

-

≤5.0

[%]

အချင်း clading

-

125.0 ± 1.0

[μm]

Non- မြို့ပတ်ရထား cladding

-

≤1.0

[%]

အချင်းအညျး

-

245 ± 7

[μm]

ကြက်ညှာ / အာရုံစူးစိုက်မှုအမှား

-

≤10.0

[μm]

Non- မြို့ကျက်ကင်ဆာအပေါ်အပေါ်ယံပိုင်း

-

≤6.0

[%]

core / cladding အာရုံစူးစိုက်မှုအမှား

-

≤1.5

[μm]

ပေးပို့အရှည်

-

17.6 အထိ

[km / reel]

optical ဝိသေသလက္ခဏာများ

attenuation

850nm

≤2.7

[DB / KM]

1300nm

≤0.6

[DB / KM]

fi မှလိုင်စင် bandwidth ကျော်

850nm

≥200

[Mhz · KM]

1300nm

≥500

[Mhz · KM]

ဂဏန်း aperture

-

0.275 ± 0.015

-

Group Refact Index

850nm

1.496

-

1300nm

1.491

-

သုညကွဲပြားမှုလှိုင်းအလျား, λ0

-

1320 ~ 1365

[nm]

သုညစွန့်လှန် slope, s0

1320nm≤λ01348nnm

≤0.11

[PS / (NM2M)]

1348nm≤λ01365nm

≤0.001 (1458-l0)

[PS / (NM2M)]

macrobending ဆုံးရှုံးမှု

-

-

-

100 အလှည့် 37.5 မီလီမီတာအချင်းဝက် @

850nm

≤0.50

[DB]

1300nm

≤0.50

[DB]

backscatter ဝိသေသလက္ခဏာများ

1300nm

အဆင့် (Bidirectional Meace ကိုဆိုလိုသည်)

-

≤0.10

[DB]

ဖိုင်ဘာအရှည်နှင့် point ကိုအပေါ်မမှန်

-

≤0.10

[DB]

attenuation တူညီမှု

-

≤0.10

[DB / KM]

သဘာဝပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

850nm & 1300nm

အပူချိန်စက်ဘီးစီး

-60 ℃မှ 85 ℃

≤0.10

[DB / KM]

အပူချိန် - စိုထိုင်းဆယားစက်

-10 ℃ to 85 ℃, 4% မှ 98% RH

≤0.10

[DB / KM]

ရေနှစ်ခြင်း

23 ℃ရက်ပေါင်း 30

≤0.10

[DB / KM]

ခြောက်သွေ့သောအပူ

85 ℃ရက်ပေါင်း 30

≤0.10

[DB / KM]

စိုစွတ်သောအပူ

85 ℃, 85% RH, ရက်ပေါင်း 30

≤0.10

[DB / KM]

စက်မှုသတ်မှတ်ချက်

အထောက်အထားစမ်းသပ်မှု

-

≥9.0

[n]

-

≥1.0

[%]

-

≥100

[kpsi]

အပေါ်ယံပိုင်းကိုအပေါ်ယံပိုင်း

ပုံမှန်ပျမ်းမျှအင်အားစု

1.5

[n]

အထွတ်အထိပ်အင်အား

≥1.3, ≤8.9

[n]

Dynamic စိတ်ဖိစီးမှုတိုက်ဖျက်ရေးကိုထိခိုက်လွယ်သော parameter (ND, ပုံမှန်)

-

20

-
