ကုန်ပစ္စည်းအကြောင်းအရာ

1 ။ အထွေထွေ

1.1 ဖော်ပြချက်

Connectorized optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ,

ထုတ်လုပ်မှုအမျိုးအစား	အမျိုးခဲှခြားခြင်း
GFS-004-002c	Pre-Connective fiber optic cable distribution box

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

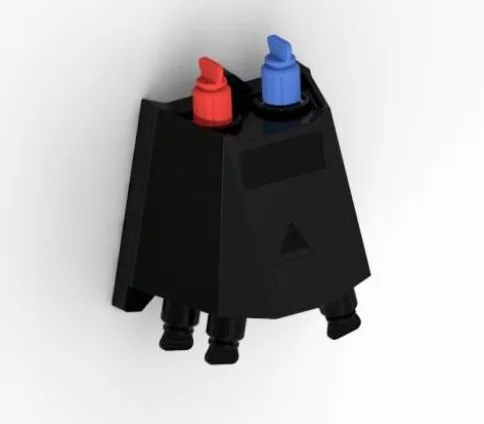

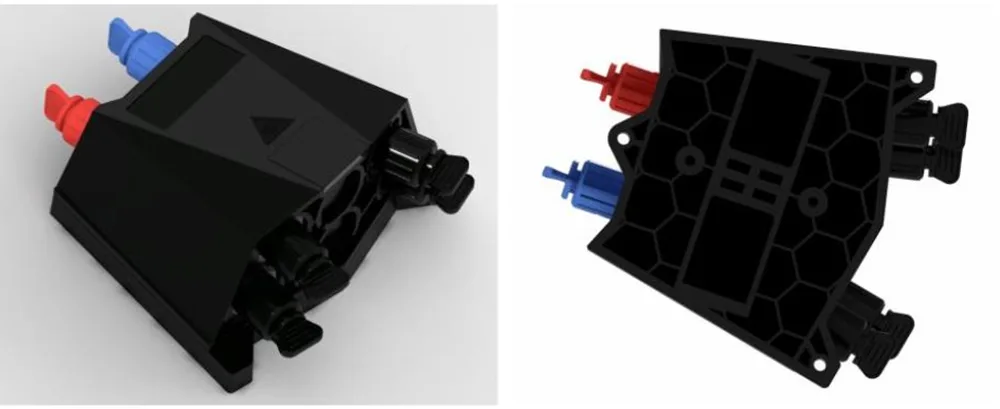

gfs-004-002c ၏အသွင်အပြင်

1.2 စံချိန်စံညွှန်းများလိုက်နာရန်

ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇိုင်းရေးဆွဲခြင်း, ထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးသည်။

ကြောင်း -t g.652	တစ်ခုတည်း - mode optical fiber ၏ဝိသေသလက္ခဏာများ
IEC 60794-1-1	optical fiber cable များ - အပိုင်း 1-1: ယေဘူယျသတ်မှတ်ချက် - အထွေထွေ
IEC 60794-1-2	optical fiber cables-part 1-2: ယေဘူယျသတ်မှတ်ချက် - အခြေခံ optical cable ကိုစမ်းသပ်လုပ်ထုံးလုပ်နည်း

1.3 application များပတ်ဝန်းကျင်

အချက်	အဘိုး
စစ်ဆင်ရေးအပူချိန်	-40 ºc ~ + 65 ºc
တပ်ဆင်ခြင်းအပူချိန်	-5 ºc ~ + 40 ºc
သိုလှောင်အပူချိန်	-40ºc ~ + 65 ºc
လေထုဖိအား	70 ~ 106kpa
ဆွေမျိုးစိုထိုင်းဆ	≤93% (+ 40 ℃)

2 ။ ဝိသေသလက္ခဏာများ

1 ။ အောက်ခြေ shell နှင့်အထက်အဖုံးများကို hot detachable မဟုတ်သော Hot Plate ဂုံဖြင့်ဂဟေများများကိုတွေ့ရသည်။

2 ။ ပစ္စည်း: PP + GF ။

3 ။ အစိုဓာတ်, ရေစိုခံ, ဖုန်မှုန့် - အထောက်အထား, anti- အိုမင်းခြင်း။

4 ။ IP68 အထိကာကွယ်မှုအဆင့်။

5 ။ အတွင်းပိုင်းကို 1x2 FBT splitter + 1x4 plc splitter သို့မဟုတ် 1x4 plc splitter တပ်ဆင်ထားသည်။

6 ။ တပ်ဆင်ခြင်းနည်းလမ်း - တိုင်တပ်ဆင်ထား,

3 ။ သတ်မှတ်ချက်များ

3.1 စက်မှုသတ်မှတ်ချက်များ

အချက်	အသေးစိတ်အချက်အလက်	ပေြာဆို
အိမ်ရာ၏ပစ္စည်း	PP + GF
သတ္တုဆက်စပ်ပစ္စည်းများ၏ပစ္စည်း	အရည်အသွေးမြင့်သံမဏိသံမဏိ
ပြင်ပအတိုင်းအတာ (MM)	157 * 139 * 75mm
အရောင်	မဲသော
installation အပေါက်အနေအထား (MM)	122 * 104
ကြိုတင် connectorized adapters အရေအတွက်	10
မေြှးနတ်	1x2 FBT splitter + 1x4 plc splitter
အိုင်ပီတန်း	iP68
မီးခေတာ	Ul94-HB	ပျက်ကွက်ခြင်း
ကြားနေဆားငန်ရေမွှားစမ်းသပ်မှု (NSS)	48	ပျက်ကွက်ခြင်း

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

4 ။ configuration ကို

အဓိက optical parameters တွေကို

မေြှးနတ်	(DB)		RL (DB)	(DB)	စမ်းသပ်နည်းလမ်း
မေြှးနတ်	မေြှးနတ်			ဖြန့်ဖြူး box ကို	စမ်းသပ်နည်းလမ်း
1 * 2 FBT (90/10) + 1 * 4 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (90%)	≤1	≥55	≤1.2	il: IEC61300-3-4 နည်းလမ်းခ rl: iec61300-3-6 နည်းလမ်း 1
	1 * 2 FBT (10%) + 1 * 4 plc	≤18.60	≥55	≤18.80
1 * 2 FBT (80/20) + 1 * 4 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (80%)	≤1။ 40	≥55	≤1.6
	1 * 2 FBT (20%) + 1 * 4 plc	≤15.5	≥55	≤15.7
1 * 2 FBT (70/30) + 1 * 4 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (70%)	≤2.1	≥55	≤2.5
	1 * 2 FBT (30%) + 1 * 4 plc	≤13.4	≥55	≤13.6
1 * 2 FBT (60/40) + 1 * 4 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (60%)	≤2.8	≥55	≤3
	1 * 2 FBT (40%) + 1 * 4 plc	≤12.3	≥55	≤12.5
1 * 2 FBT (50/50) + 1 * 4 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (50%)	≤3.7	≥55	≤3.9
	1 * 2 FBT (50%) + 1 * 4 plc	≤11.2	≥55	≤11.4
1 * 4 plc splitter, Scapc Connector နှင့်အတူ	1 * 4 plc	≤7.1	≥55dB	≤7.3

အထက်ပါဇယားတွင်ဖော်ပြထားသော optical parameters များကိုပုံမှန်တန်ဖိုးများနှင့်လိုအပ်ချက်များနှင့်အညီစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

5 ။ ထုတ်ကုန်ရုပ်ပုံ

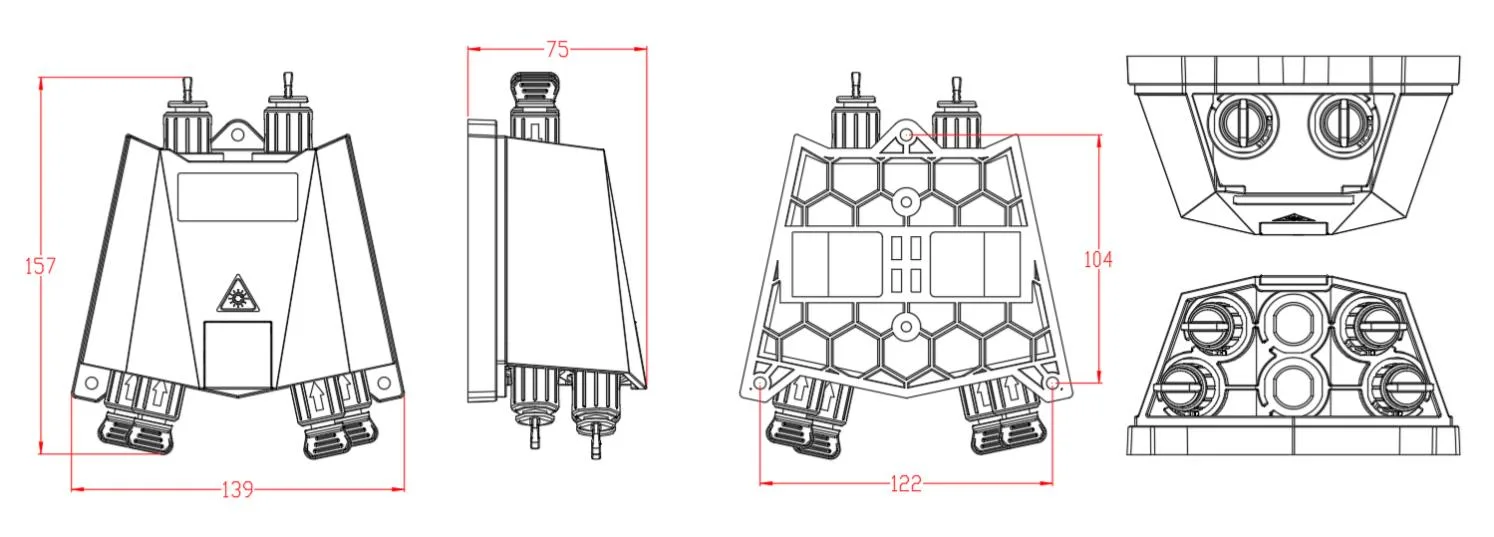

5.1 ကုန်ပစ္စည်းတိုင်းနည်းလမ်းများ -

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

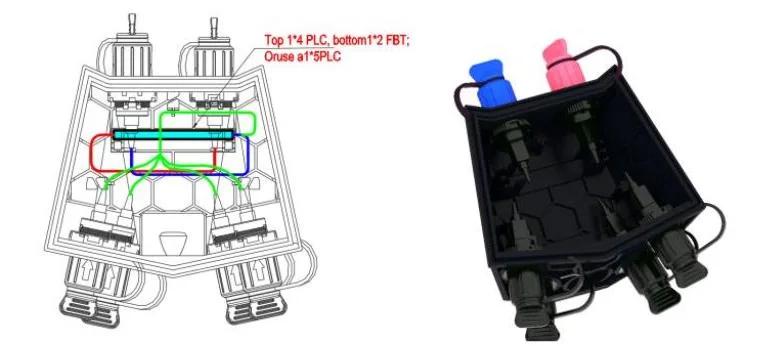

1 * 2 FBT + 1 * 4 PLC Splitter ကေဘယ်ကြိုး

5.2 ဆက်စပ်ပစ္စည်းများ

အမှတ်	နာမည်အမည်	ကိုးကားပုံ	တခု	အရေအတွက်	ပေြာဆို
1	users'anual	/	PCS	1	တွင်
2	Splitter စမ်းသပ်မှုအစီရင်ခံစာ	/	PCS	1	တွင်
3	Wall-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
4	ဝင်ရိုးစွန်း - တပ်ဆင်ကိရိယာ		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
5	Aerial-mounted ကန့		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို

6 ။ ပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

ဤထုတ်ကုန်သည် Rohs သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးညွှန်ကြားချက်နှင့်ခဲ, ဂရိတ်ယီယန်, မာကျူရီ, Hexavalent Chromium, PolyBrominyated Biphenyl (PBB) နှင့် polybrominyated diphenyl ether (pbde) သည်အကန့်အသတ်မရှိ။

7 ။ တပ်ဆင်ခြင်း

7.1 ။ Wall-Mount တပ်ဆင်ထားသည်

နံရံတွင် 3 တွင်းတူးစင်များရှုထောင့်နှင့်အညီတိုးချဲ့ရန် Plug φ7.5 * 40, အပေါက်များနှင့်ကိုက်ညီရန် screw နှစ်ခုကိုတပ်ဆင်ရန်သေတ္တာကိုထည့်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု

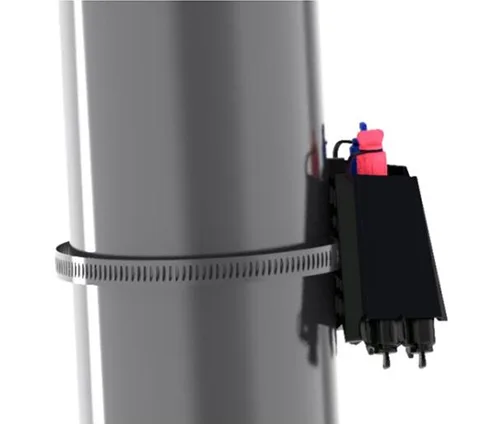

7.2 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

နောက်ကျောပန်းကန်၏ကဒ်အထိုင်မှတစ်ဆင့်ကွင်းကွင်းကိုဖြတ်ပြီးဆက်သွယ်ရေးတိုင်ပေါ်တွင်ပြင်ဆင်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

တိုင်တပ်ဆင်ထားသည်

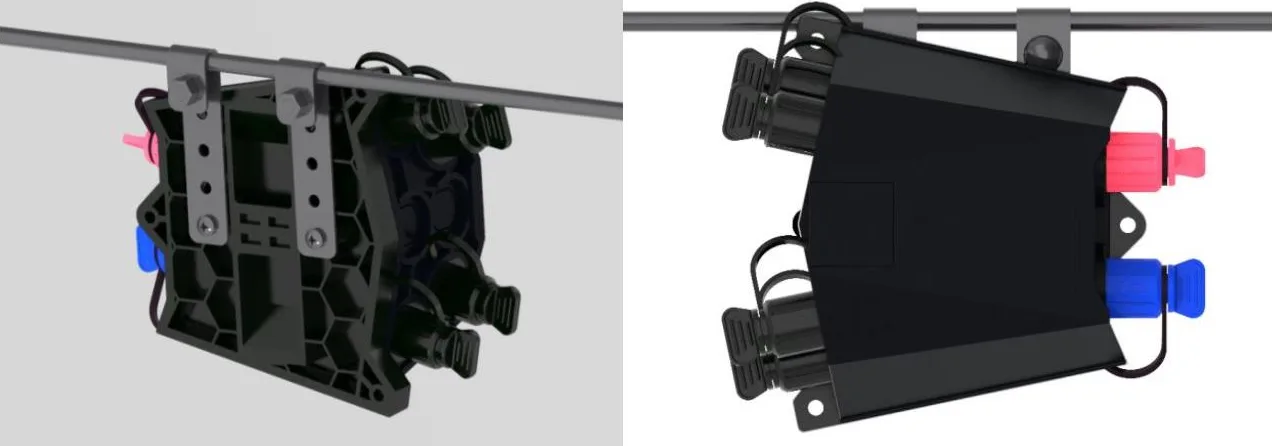

7.3 ။ အဆိုပါ overhead ဖွဲ့စည်းပုံ

install လုပ်ထားတဲ့ overhead ရဲ့ကိုယ်ထည်မှာကြိုးချည်ထားတဲ့ဝါယာကြိုးပေါ်ချိတ်ဆွဲထားပြီးနောက်အမှုပြတ်တောက်သွားတယ်။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

အဆိုပါ overhead ဖွဲ့စည်းပုံ

8 ။ ဆက်သွယ်ရေးစစ်ဆင်ရေး

8.1 ကြိုတင်ချိတ်ဆက်ထားသော adapter - A (E)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

ဖိုင်ဘာ connector ၏မြှားသည်အထက်တွင်ရှိပြီးဖိုင်ဘာ connector ကို socket ထဲသို့ထည့်ပြီးနောက် arrow အပိုင်းကိုလက်လက်လက်တိုကိုလှည့်ပါ။

8.2 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ခ (XL)

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

that လက်ယာရစ်တွင်သားရေ cable cable cable ကိုဖုံးအုပ်ထားပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.3 ကြိုတင်ချိတ်ဆက်ထားသော adapter - c

⚫ optical fiber photormed plug ကိုတွန်းအားပေးသောအဖုံးကိုဖယ်ရှားရန်မြှား၏ ဦး ထုပ်တွင်လျှောထားသောလက်စွပ်ကိုတွန်းတင်ပါ။ မြှား၏ညွှန်ကြားချက်တွင် adapter တွင်ဖုန်မှုန့် ဦး ထုပ်ကိုထုတ်ယူရန်ခလုတ်ကိုနှိပ်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

presents plug ကိုစွဲကိုင်ထားသည်အထိ adapter bucker နှင့်အတူ adapter buckle နှင့်အတူ adapter ထိထိရောက်စေပါ။ မြေမှုန့်နှစ်ခုကိုတူညီသောနည်းဖြင့်ချိတ်ဆက်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

install လုပ်ထားသည့် prefabricated plug သည်လျှပ်စစ်လက်စွပ်ကိုထိထိရောက်ရောက်လွှတ်ပေးရန်နှင့်အဓိကခန္ဓာကိုယ်ကိုခွဲခြားရန်နောက်ပြန်ဆွဲပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.4 ကြိုတင်ချိတ်ဆက်ထားသော adapter - d

pre ချိတ်ဆက်ထားသော pre cluncted plug ကိုဖွင့်ပြီး Pre ချိတ်ဆက်ထားသော pl plug နှင့်ဖုန်မှုန့်များကိုဖွင့်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

pre ချိတ်ဆက်ထားသော plug ကို d နှင့်ချိတ်ဆက်ထားသော adapter ကိုမြှားနှင့်ချိတ်ဆက်ပါ။ ၎င်းကိုပြင်ဆင်ရန် plugwise ကိုလက်မခံရန်ချိတ်ဆက်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

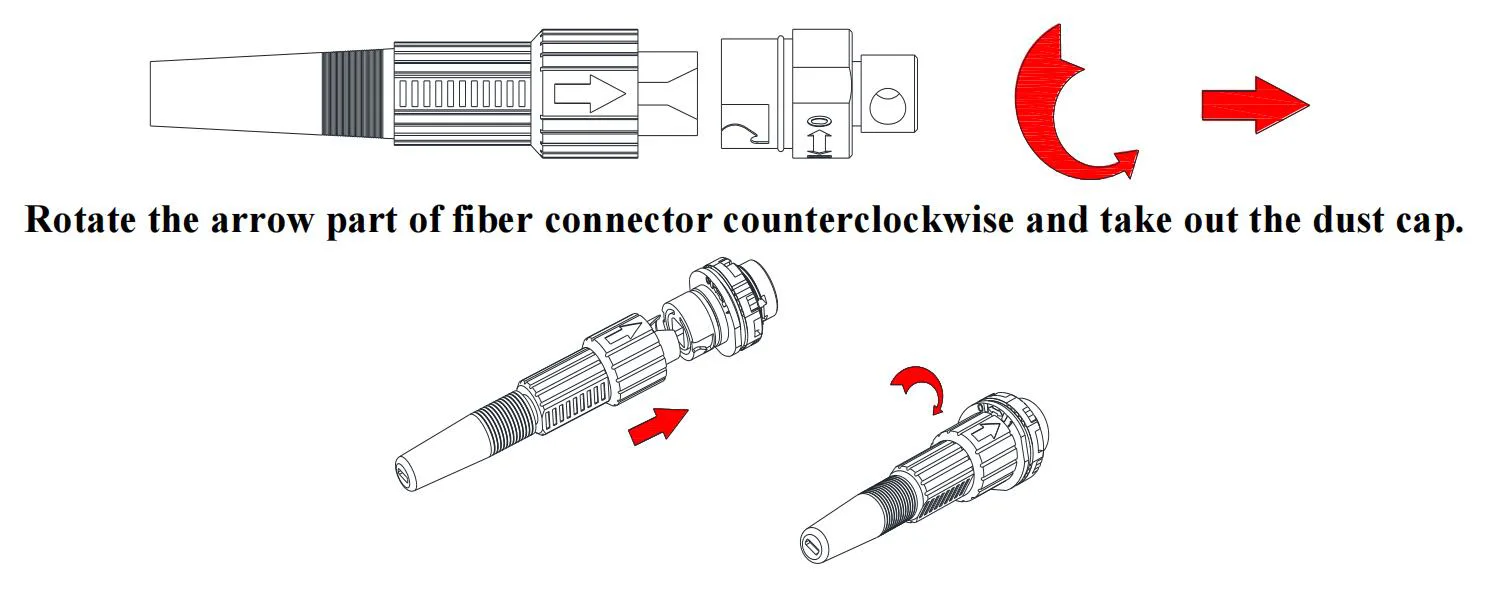

8.5 ကြိုတင်ချိတ်ဆက်ထားသော adapter - အီး (က)

pre connected plug ကို anti လက်ယာရစ်ကိုဖွင့်ပြီးမောက်စ်၏လမ်းကြောင်းကိုဖုန်မှုန့်များကိုဖွင့်ပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

pre connected plug ကိုချိတ်ဆက်ထားသည့် pl plug နှင့်ချိတ်ဆက်ထားသော adapter e ကိုမြှား၏ညွှန်ကြားချက်ဖြင့်ချိတ်ဆက်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.6 ကြိုတင်ချိတ်ဆက်ထားသော adapter -f (SC)

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

⚫လက်ယာရစ်လက်ယာရစ်ပတ်ပေါ်တွင်သားရေ cable clamp ထိုင်ခုံထုပ်ကို 0 င်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.7 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ဆ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

9 ။ အထုပ်

အချက်	ဝတ္တု	အရွယ်အစား (MM)	အရေအတွက်	စုစုပေါင်းအလေးချိန် (ကီလိုဂရမ်)
လွတ်လပ်သောထုတ်ကုန်ထုပ်ပိုး	စက်ဏူထူ	170x150x85	1	0.6
အပြင်ဘက်ထုပ်ပိုးပုံး	စက်ဏူထူ	360x320x465	20	13
မှတ်စု: Drop Cable Storage Tray မပါဘဲ
