Pre-Connective Fiber Optic Cable Distribution Box GFS-004-008c

1 ။ အထွေထွေ

1.1 ဖော်ပြချက်

Connectorized optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ,

GFS-004-008c

1.2 စံချိန်စံညွှန်းများလိုက်နာရန်

ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇိုင်းရေးဆွဲခြင်း, ထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးသည်။

1.3 application များပတ်ဝန်းကျင်

2 ။ ဝိသေသလက္ခဏာများ

1 ။ အောက်ခြေ shell နှင့်အထက်အဖုံးများကို hot detachable မဟုတ်သော Hot Plate ဂုံဖြင့်ဂဟေများများကိုတွေ့ရသည်။

2 ။ ပစ္စည်း: PP + GF ။

3 ။ အစိုဓာတ်, ရေစိုခံ, ဖုန်မှုန့် - အထောက်အထား, anti- အိုမင်းခြင်း။

4 ။ IP68 အထိကာကွယ်မှုအဆင့်။

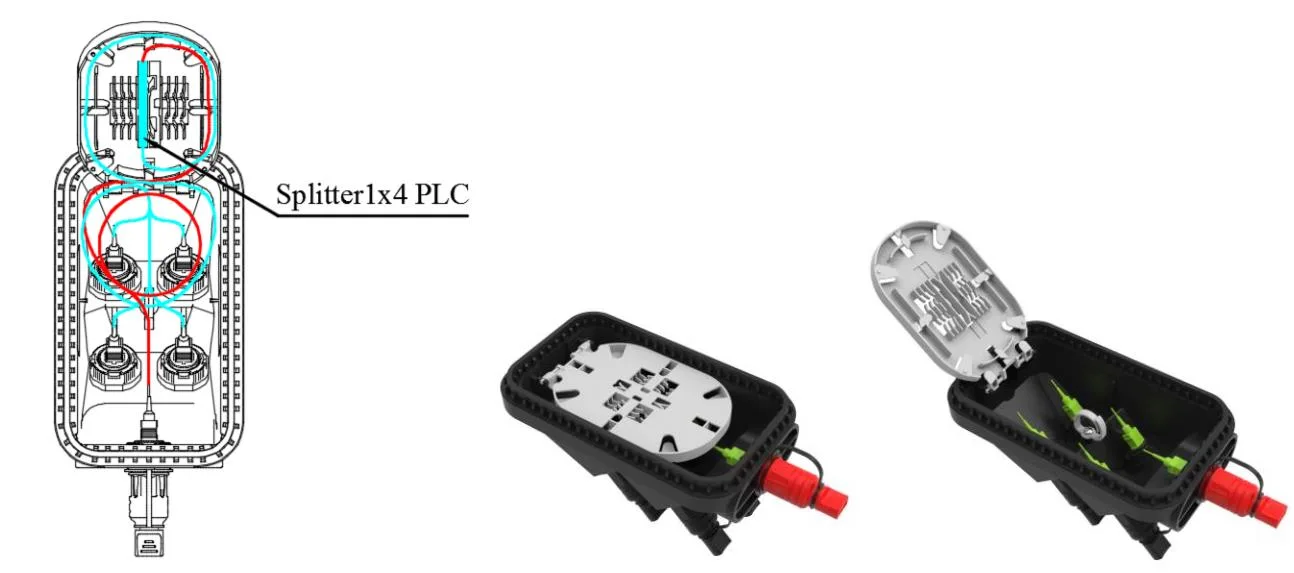

5 ။ အတွင်းပိုင်းကို 1x4 plc splitter တပ်ဆင်ထားသည်။

6 ။ တပ်ဆင်ခြင်းနည်းလမ်း - တိုင်တပ်ဆင်ထား,

3 ။ သတ်မှတ်ချက်များ

3.1 စက်မှုသတ်မှတ်ချက်များ

4 ။ configuration ကို

အဓိက optical parameters တွေကို

အပေါ်ကဇယားမှာပြထားတဲ့ optical parameters တွေကိုဟာပုံမှန်တန်ဖိုးများကိုဖြစ်ပြီး, လိုအပ်ချက်များ

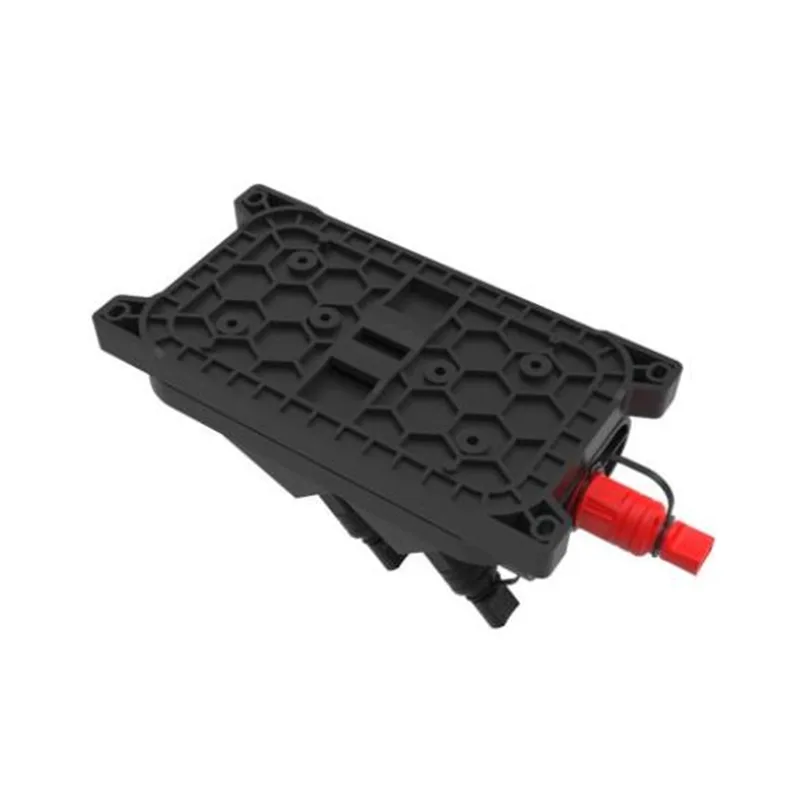

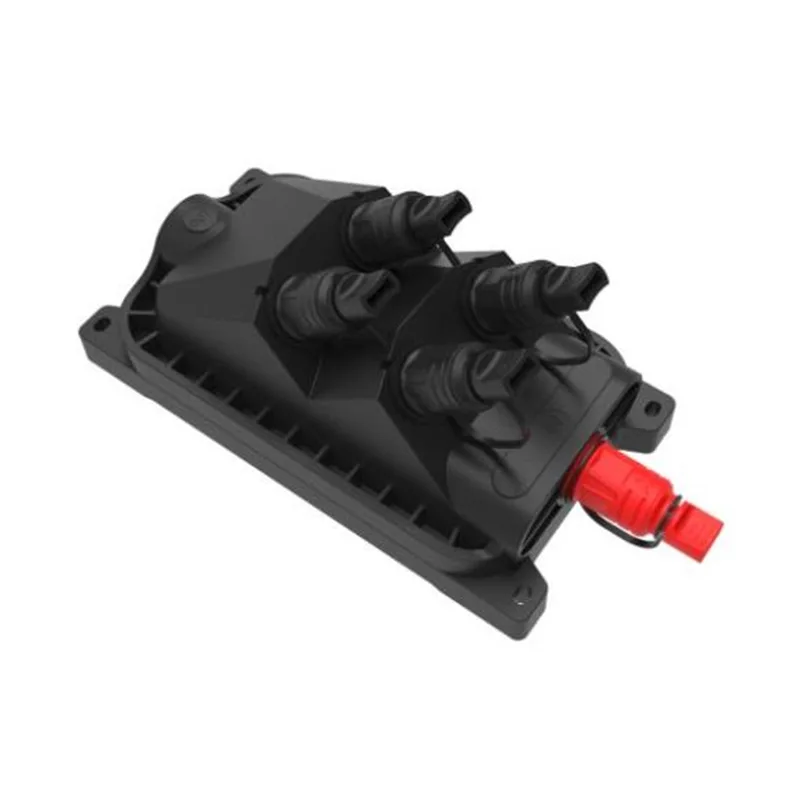

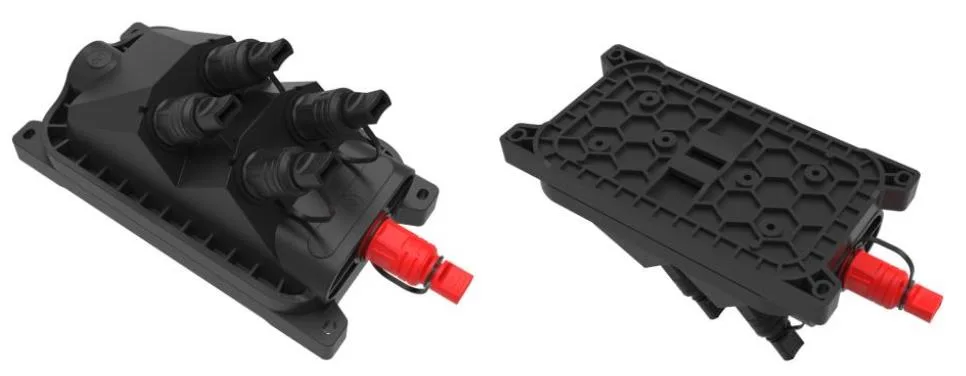

5 ။ ထုတ်ကုန်ရုပ်ပုံ

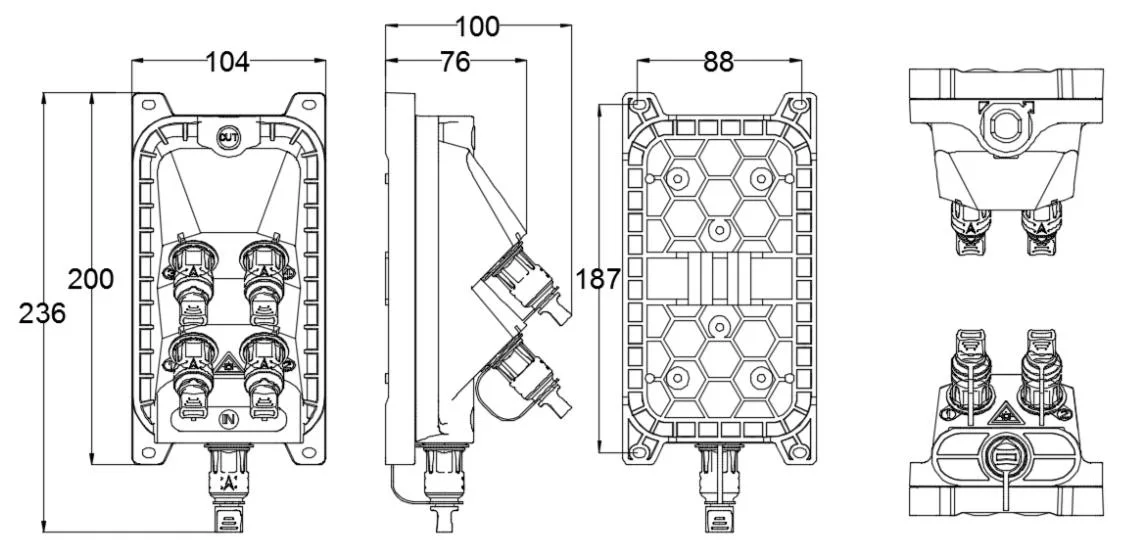

5.1 ကုန်ပစ္စည်းတိုင်းနည်းလမ်းများ -

GFS-004-008c ထုတ်ကုန်

6 ။ ပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

ဤထုတ်ကုန်သည် Rohs သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးညွှန်ကြားချက်နှင့်ခဲ, ဂရိတ်ယီယန်, မာကျူရီ, Hexavalent Chromium, polybrominyated biphenyl (PBB) နှင့် polybrominyl ether (pbbb) နှင့် polybrominyl ether (pbde) သည်ကန့်သတ်ချက်ထက်မကျော်လွန်ပါ။

7 ။ တပ်ဆင်ခြင်း

7.1 ။ Wall-Mount တပ်ဆင်ထားသည်

ဇယား 1 တွင်ရှိသောအရွယ်အစားကို အခြေခံ. နံရံသို့ 4 တွင်းသိုလှောင်ထားသည့်အပေါက်များတိုးချဲ့ခြင်းကိုချဲ့ပါ။

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု

7.2 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

Telecom တိုင်သို့တိုင်လက်စွပ် 1 ခုကိုပြင်ဆင်ပါ

တိုင်တပ်ဆင်ထားသည်

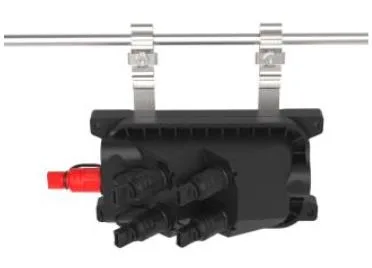

7.3 ။ အဆိုပါ overhead ဖွဲ့စည်းပုံ

နှစ်ခုကို overhead ၏ကိုယ်ထည်ပေါ်တွင်တပ်ဆင်ထားသည့်နှစ်ခုကိုကြိုးကြိုးပေါ်တွင်ချိတ်ဆွဲထားပြီးနောက်အမှုပြတ်တောက်ခြင်းကိုတားဆီးသည်။

အဆိုပါ overhead ဖွဲ့စည်းပုံ

8 ။ ဆက်သွယ်ရေးစစ်ဆင်ရေး

8.1 ကြိုတင်ချိတ်ဆက်ထားသော adapter - A (E)

fiber connector လက်ယာရစ်၏မြှားအစိတ်အပိုင်းကိုလှည့်ပြီးဖုန်မှုန့်များကိုထုတ်ယူပါ။

fiber connector ၏မြှားသည်အထက်တွင်ရှိသည်, fiber connector ကို socket ထဲသို့ထည့်ပြီးနောက်မြှားကိုလှည့်ပါ တစ်စိတ်တစ်ပိုင်းလက်ယာရစ်။

8.2 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ခ (XL)

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

that လက်ယာရစ်တွင်သားရေ cable cable cable ကိုဖုံးအုပ်ထားပါ

8.3 ကြိုတင်ချိတ်ဆက်ထားသော adapter - c

⚫ optical fiber photormed plug ကိုတွန်းအားပေးသောအဖုံးကိုဖယ်ရှားရန်မြှား၏ ဦး ထုပ်တွင်လျှောထားသောလက်စွပ်ကိုတွန်းတင်ပါ။ မြှား၏ညွှန်ကြားချက်တွင် adapter တွင်ဖုန်မှုန့် ဦး ထုပ်ကိုထုတ်ယူရန်ခလုတ်ကိုနှိပ်ပါ။

presents plug ကိုစွဲကိုင်ထားသည်အထိ adapter bucker နှင့်အတူ adapter buckle နှင့်အတူ adapter ထိထိရောက်စေပါ။ မြေမှုန့်နှစ်ခုကိုတူညီသောနည်းဖြင့်ချိတ်ဆက်ပါ။

install လုပ်ထားသည့် prefabricated plug သည်လျှပ်စစ်လက်စွပ်ကိုထိထိရောက်ရောက်လွှတ်ပေးရန်နှင့်အဓိကခန္ဓာကိုယ်ကိုခွဲခြားရန်နောက်ပြန်ဆွဲပါ။

8.4 ကြိုတင်ချိတ်ဆက်ထားသော adapter - d

pre ချိတ်ဆက်ထားသော pre cluncted plug ကိုဖွင့်ပြီး Pre ချိတ်ဆက်ထားသော pl plug နှင့်ဖုန်မှုန့်များကိုဖွင့်ပါ။

pre ချိတ်ဆက်ထားသော plug ကို d နှင့်ချိတ်ဆက်ထားသော adapter ကိုမြှားနှင့်ချိတ်ဆက်ပါ။ ၎င်းကိုပြင်ဆင်ရန် plugwise ကိုလက်မခံရန်ချိတ်ဆက်ပါ။

8.5 ကြိုတင်ချိတ်ဆက်ထားသော adapter - အီး (က)

pre connected plug ကို anti လက်ယာရစ်ကိုဖွင့်ပြီးမောက်စ်၏လမ်းကြောင်းကိုဖုန်မှုန့်များကိုဖွင့်ပါ

pre connected plug ကိုချိတ်ဆက်ထားသည့် pl plug နှင့်ချိတ်ဆက်ထားသော adapter e ကိုမြှား၏ညွှန်ကြားချက်ဖြင့်ချိတ်ဆက်ပါ။

8.6 Pre- ချိတ်ဆက် adapter -f

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

⚫လက်ယာရစ်လက်ယာရစ်ပတ်ပေါ်တွင်သားရေ cable clamp ထိုင်ခုံထုပ်ကို 0 င်ပါ။

8.7 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ဆ

8.8 Pre- ချိတ်ဆက် adapter - H-1

8.9 ကြိုတင်ချိတ်ဆက်ထားသော adapter - J-1

9 ။ အထုပ်
