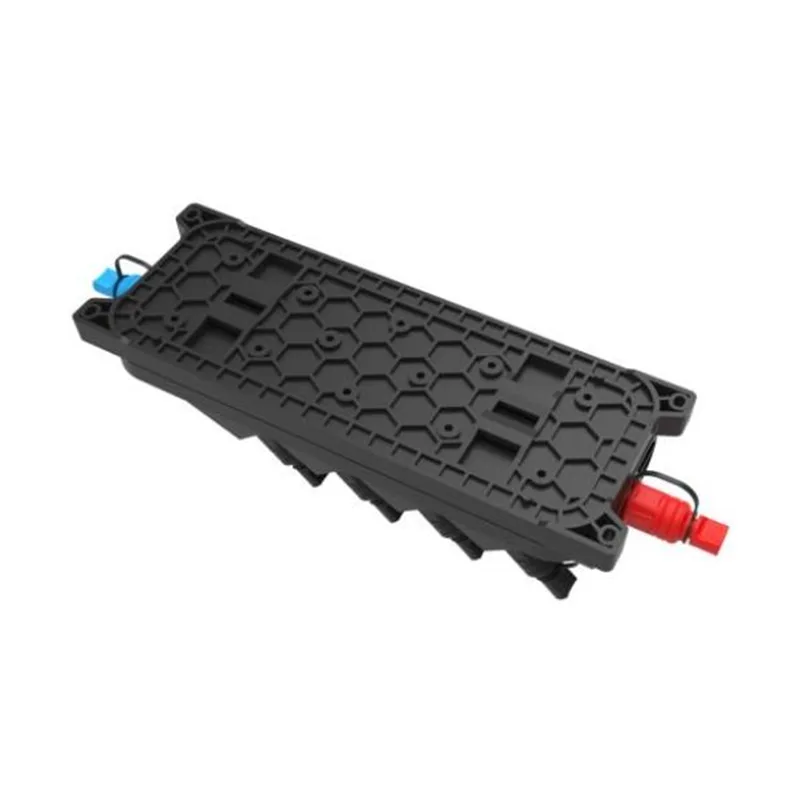

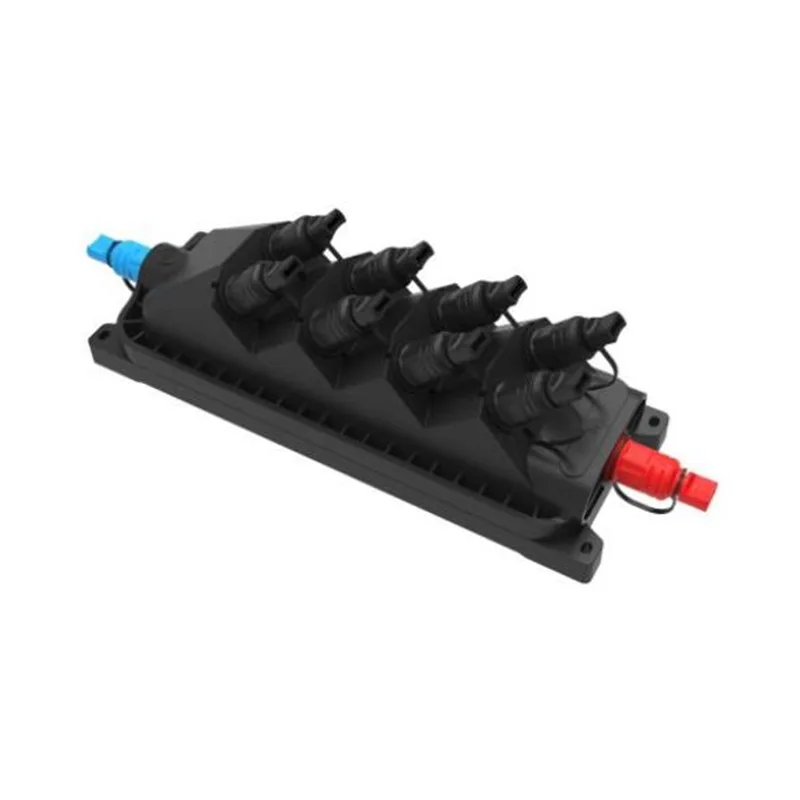

Connectorized fiber optic cable distribution box gfs-008-029c

1 ။ အထွေထွေ1.1 ဖော်ပြချက် Connectorized optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ,ထုတ်လုပ်မှုအမျိုးအစားအမျိုးခဲှခြားခြင်းGFS-008-029cPre-Connective fiber optic cable distribution boxGFS-008-029c 1.2 စံချိန်စံညွှန်းများလိုက်နာရန် ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇ......

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

1 ။ အထွေထွေ

1.1 ဖော်ပြချက်

Connectorized optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ,

ထုတ်လုပ်မှုအမျိုးအစား	အမျိုးခဲှခြားခြင်း
GFS-008-029c	Pre-Connective fiber optic cable distribution box

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

GFS-008-029c

1.2 စံချိန်စံညွှန်းများလိုက်နာရန်

ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇိုင်းရေးဆွဲခြင်း, ထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးသည်။

iec61300-2	ဖိုင်ဘာ Optic Interconnecting ကိရိယာများနှင့် passive components - အခြေခံစမ်းသပ်မှုနှင့်တိုင်းတာခြင်းလုပ်ထုံးလုပ်နည်းများ
iec60068-2	လျှပ်စစ်နှင့်အီလက်ထရောနစ်ထုတ်ကုန်များအတွက်အခြေခံအချိန်တွင်ပတ် 0 န်းကျင်ဆိုင်ရာစမ်းသပ်မှုလုပ်ထုံးလုပ်နည်းများ

1.3 application များပတ်ဝန်းကျင်

အချက်	အဘိုး
စစ်ဆင်ရေးအပူချိန်	-40 ºc ~ + 65 ºc
တပ်ဆင်ခြင်းအပူချိန်	-5 ºc ~ + 40 ºc
သိုလှောင်အပူချိန်	-40ºc ~ + 65 ºc
လေထုဖိအား	70 ~ 106kpa
ဆွေမျိုးစိုထိုင်းဆ	≤93% (+ 40 ℃)

2 ။ ဝိသေသလက္ခဏာများ

1 ။ အောက်ခြေ shell နှင့်အထက်အဖုံးများကို hot detachable မဟုတ်သော Hot Plate ဂုံဖြင့်ဂဟေများများကိုတွေ့ရသည်။

2 ။ ပစ္စည်း: PP + GF ။

3 ။ အစိုဓာတ်, ရေစိုခံ, ဖုန်မှုန့် - အထောက်အထား, anti- အိုမင်းခြင်း။

4 ။ IP68 အထိကာကွယ်မှုအဆင့်။

5 ။ အတွင်းပိုင်းကို 1x2 FBT splitter + 1x8 plc splitter သို့မဟုတ် 1x9 plc splitter တပ်ဆင်ထားသည်။

6 ။ တပ်ဆင်ခြင်းနည်းလမ်း - တိုင်တပ်ဆင်ထား,

3 ။ သတ်မှတ်ချက်များ

3.1 စက်မှုသတ်မှတ်ချက်များ

အချက်	အသေးစိတ်အချက်အလက်	ပေြာဆို
အိမ်ရာ၏ပစ္စည်း	PP ပလပ်စတစ်ပြုပြင်မွမ်းမံ
ပြည်တွင်းရေးအစိတ်အပိုင်းများ၏ပစ္စည်း	PC + ABS / ABS
သတ္တုဆက်စပ်ပစ္စည်းများ၏ပစ္စည်း	အရည်အသွေးမြင့်သံမဏိသံမဏိ
ပြင်ပအတိုင်းအတာ (MM)	299 * 104 * 76mm	adapter ဖယ်ထုတ်ခြင်း
အရောင်	မဲသော
installation အပေါက်အနေအထား (MM)	286 * 88
ကြိုတင် connectorized adapters အရေအတွက်	10	1 အနီရောင်, 1 အပြာ, 8 အနက်ရောင်
မေြှးနတ်	1x2 favplitter + 1x8 plc splitter
အိုင်ပီတန်း	iP68
မီးခေတာ	Ul94-HB	လိုအပ်ချက်များအရစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။
ကြားနေဆားငန်ရေမွှားစမ်းသပ်မှု (NSS)	48	လိုအပ်ချက်များအရစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

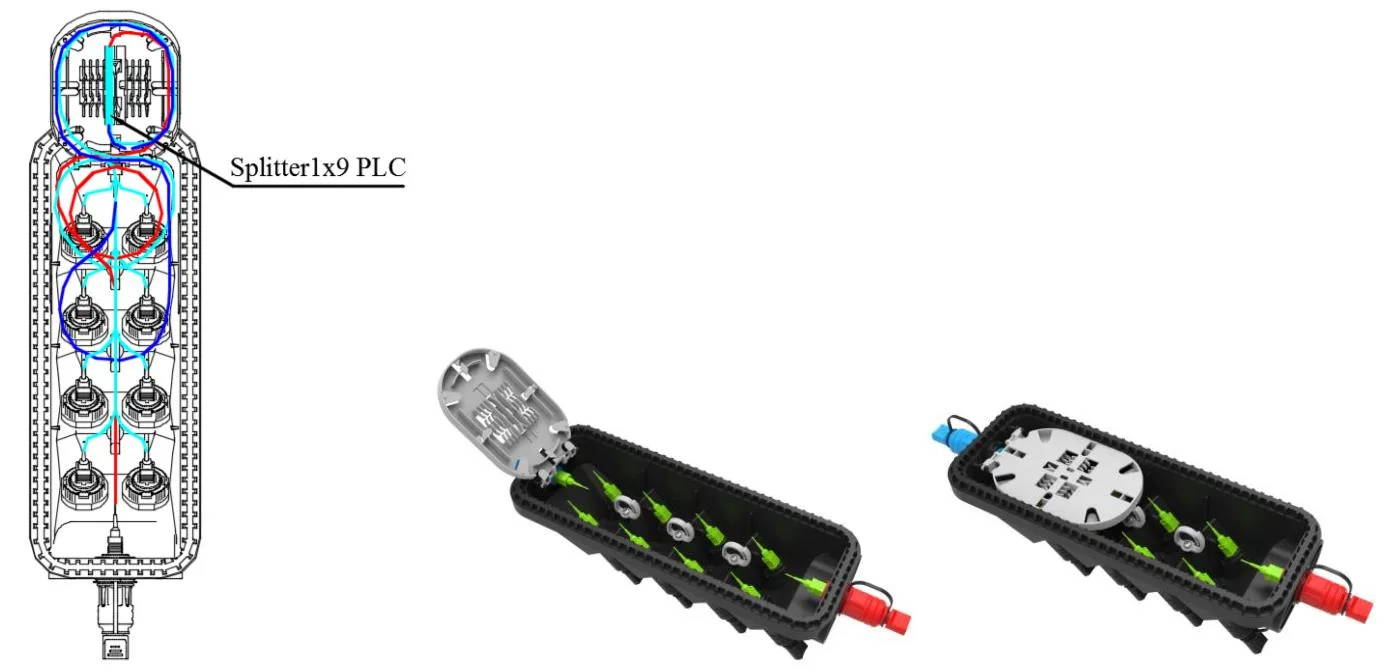

4 ။ configuration ကို

အဓိက optical parameters တွေကို

မေြှးနတ်	(DB)		RL (DB)	(DB)	စမ်းသပ်နည်းလမ်း
မေြှးနတ်	မေြှးနတ်			ဖြန့်ဖြူး box ကို	စမ်းသပ်နည်းလမ်း
Pigtail-SC / APC-00-SM-SX (1C1F) -od0.9mm-PVC-G657A2-cable အရောင် (Defaults) - ဒိုရို - 1.5 မီတာ - 1.5m	န	≤0.3	≥55dB	≤0.5	il: IEC61300-3-4 နည်းလမ်းခ rl: iec61300-3-6 နည်းလမ်း 1
1x2 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 PLC	≤4.0	≥55dB	≤4.2
1x4 plc splitter, Scapc Connector နှင့်အတူ	1 * 4 plc	≤7.4	≥55dB	≤7.6
1x8 plc splitter, Scapc Connector နှင့်အတူ	1 * 8 plc	≤10.5	≥55dB	≤10.7
1x2 FBT (90/10) + 1x8 plc splitter, Scapc Connector နှင့်အတူ	1x2 FBT (90%)	≤0.83	≥55dB	≤1.03
	1x2 FBT (10%) + 1x8 plc	≤21.7	≥55dB	≤21.9
1x2 FBT (80/20) + 1x8 plc splitter, Scapc Connector နှင့်အတူ	1x2 FBT (80%)	≤1.4	≥55dB	≤1.6
	1x2 FBT (20%) + 1x8 plc	≤18.3	≥55dB	≤18.5
1x2 FBT (70/30) + 1x8 plc splitter, Scapc Connector နှင့်အတူ	1x2 FBT (70%)	≤2.1	≥55dB	≤2.3
	1x2 FBT (30%) + 1x8 plc	≤16.5	≥55dB	≤16.7
1x2 FBT (60/40) + 1x8 plc splitter, Scapc Connector နှင့်အတူ	1x2 FBT (60%)	≤2.8	≥55dB	≤3.0
	1x2 FBT (40%) + 1x8 plc	≤15.2	≥55dB	≤15.4
1x2 FBT (50/50) + 1x8 plc splitter, Scapc Connector နှင့်အတူ	1x2 FBT (50%)	≤3.8	≥55dB	≤4.0
	1x2 FBT (50%) + 1x8 plc	≤14.3	≥55dB	≤14.5

အထက်ပါဇယားတွင်ဖော်ပြထားသော optical parameters များကိုပုံမှန်တန်ဖိုးများနှင့်လိုအပ်ချက်များနှင့်အညီစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

5 ။ ထုတ်ကုန်ရုပ်ပုံ

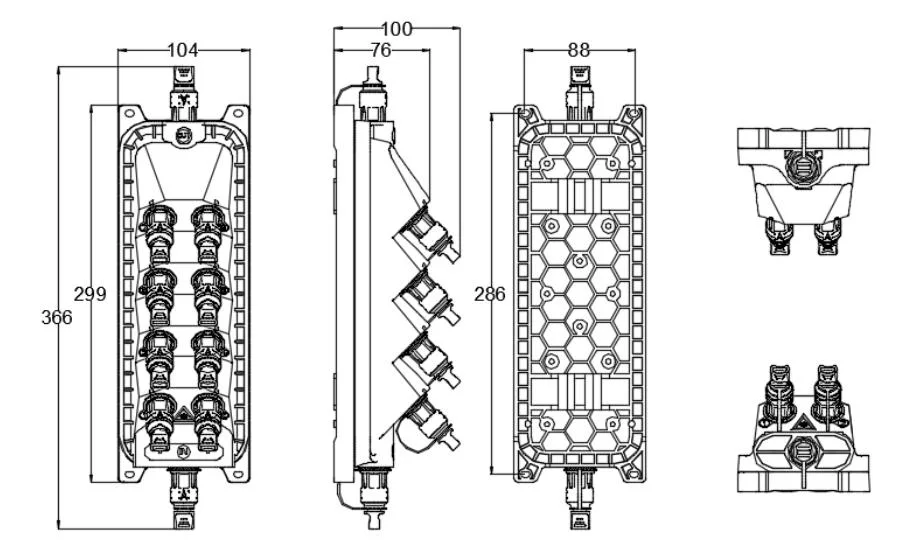

5.1 ကုန်ပစ္စည်းတိုင်းနည်းလမ်းများ -

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

GFS-008-029c ထုတ်ကုန်

6 ။ ပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

ဤထုတ်ကုန်သည် Rohs သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးညွှန်ကြားချက်နှင့်ခဲ, ဂရိတ်ယီယန်, မာကျူရီ, Hexavalent Chromium, polybrominyated biphenyl (PBB) နှင့် polybrominyl ether (pbbb) နှင့် polybrominyl ether (pbde) သည်ကန့်သတ်ချက်ထက်မကျော်လွန်ပါ။

7 ။ တပ်ဆင်ခြင်း

7.1 ။ Wall-Mount တပ်ဆင်ထားသည်

ဇယား 1 တွင်ရှိသောအရွယ်အစားကို အခြေခံ. နံရံသို့ 4 တွင်းသိုလှောင်ထားသည့်အပေါက်များတိုးချဲ့ခြင်းကိုချဲ့ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု

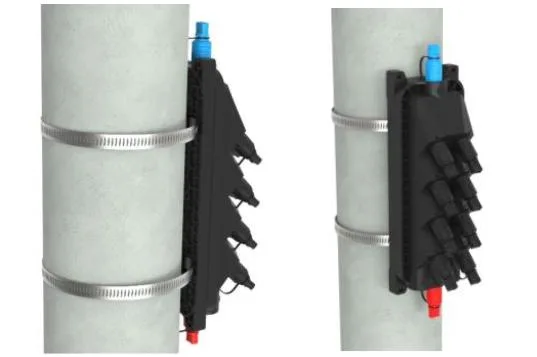

7.2 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

Telecom တိုင်သို့တိုင်လက်စွပ် 1 ခုကိုပြင်ဆင်ပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

တိုင်တပ်ဆင်ထားသည်

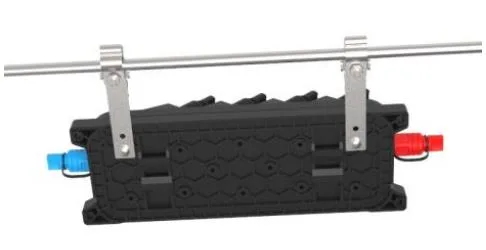

7.3 ။ အဆိုပါ overhead ဖွဲ့စည်းပုံ

နှစ်ခုကို overhead ၏ကိုယ်ထည်ပေါ်တွင်တပ်ဆင်ထားသည့်နှစ်ခုကိုကြိုးကြိုးပေါ်တွင်ချိတ်ဆွဲထားပြီးနောက်အမှုပြတ်တောက်ခြင်းကိုတားဆီးသည်။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

အဆိုပါ overhead ဖွဲ့စည်းပုံ

8 ။ ဆက်သွယ်ရေးစစ်ဆင်ရေး

8.1 ကြိုတင်ချိတ်ဆက်ထားသော adapter - A (E)

fiber connector လက်ယာရစ်၏မြှားအစိတ်အပိုင်းကိုလှည့်ပြီးဖုန်မှုန့်များကိုထုတ်ယူပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

fiber connector ၏မြှားသည်အထက်တွင်ရှိသည်, fiber connector ကို socket ထဲသို့ထည့်ပြီးနောက်မြှားကိုလှည့်ပါ တစ်စိတ်တစ်ပိုင်းလက်ယာရစ်။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.2 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ခ (XL)

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

that လက်ယာရစ်တွင်သားရေ cable cable cable ကိုဖုံးအုပ်ထားပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.3 ကြိုတင်ချိတ်ဆက်ထားသော adapter - c

⚫ optical fiber photormed plug ကိုတွန်းအားပေးသောအဖုံးကိုဖယ်ရှားရန်မြှား၏ ဦး ထုပ်တွင်လျှောထားသောလက်စွပ်ကိုတွန်းတင်ပါ။ မြှား၏ညွှန်ကြားချက်တွင် adapter တွင်ဖုန်မှုန့် ဦး ထုပ်ကိုထုတ်ယူရန်ခလုတ်ကိုနှိပ်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

presents plug ကိုစွဲကိုင်ထားသည်အထိ adapter bucker နှင့်အတူ adapter buckle နှင့်အတူ adapter ထိထိရောက်စေပါ။ မြေမှုန့်နှစ်ခုကိုတူညီသောနည်းဖြင့်ချိတ်ဆက်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

install လုပ်ထားသည့် prefabricated plug သည်လျှပ်စစ်လက်စွပ်ကိုထိထိရောက်ရောက်လွှတ်ပေးရန်နှင့်အဓိကခန္ဓာကိုယ်ကိုခွဲခြားရန်နောက်ပြန်ဆွဲပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.4 ကြိုတင်ချိတ်ဆက်ထားသော adapter - d

pre ချိတ်ဆက်ထားသော pre cluncted plug ကိုဖွင့်ပြီး Pre ချိတ်ဆက်ထားသော pl plug နှင့်ဖုန်မှုန့်များကိုဖွင့်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

pre ချိတ်ဆက်ထားသော plug ကို d နှင့်ချိတ်ဆက်ထားသော adapter ကိုမြှားနှင့်ချိတ်ဆက်ပါ။ ၎င်းကိုပြင်ဆင်ရန် plugwise ကိုလက်မခံရန်ချိတ်ဆက်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.5 ကြိုတင်ချိတ်ဆက်ထားသော adapter - အီး (က)

pre connected plug ကို anti လက်ယာရစ်ကိုဖွင့်ပြီးမောက်စ်၏လမ်းကြောင်းကိုဖုန်မှုန့်များကိုဖွင့်ပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

pre connected plug ကိုချိတ်ဆက်ထားသည့် pl plug နှင့်ချိတ်ဆက်ထားသော adapter e ကိုမြှား၏ညွှန်ကြားချက်ဖြင့်ချိတ်ဆက်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.6 Pre- ချိတ်ဆက် adapter -f

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

⚫လက်ယာရစ်လက်ယာရစ်ပတ်ပေါ်တွင်သားရေ cable clamp ထိုင်ခုံထုပ်ကို 0 င်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.7 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ဆ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.8 Pre- ချိတ်ဆက် adapter - H-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.9 ကြိုတင်ချိတ်ဆက်ထားသော adapter - J-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

9 ။ အထုပ်

အချက်	ဝတ္တု	အရွယ်အစား (MM)	အရေအတွက်	စုစုပေါင်းအလေးချိန် (ကီလိုဂရမ်)
လွတ်လပ်သောထုတ်ကုန်ထုပ်ပိုး	စက်ဏူထူ	375 * 115 * 110	1	0.7
အပြင်ဘက်ထုပ်ပိုးပုံး	စက်ဏူထူ	485 * 395 * 575	20	15
မှတ်ချက် - ထုပ်ပိုးခြင်းကရည်ညွှန်းချက်ကိုသာရည်ညွှန်းသည်။ ကွဲပြားခြားနားသော configurations များသည်မတူညီသောအရွယ်အစားနှင့်အလေးများနှင့်ကိုက်ညီသည်
