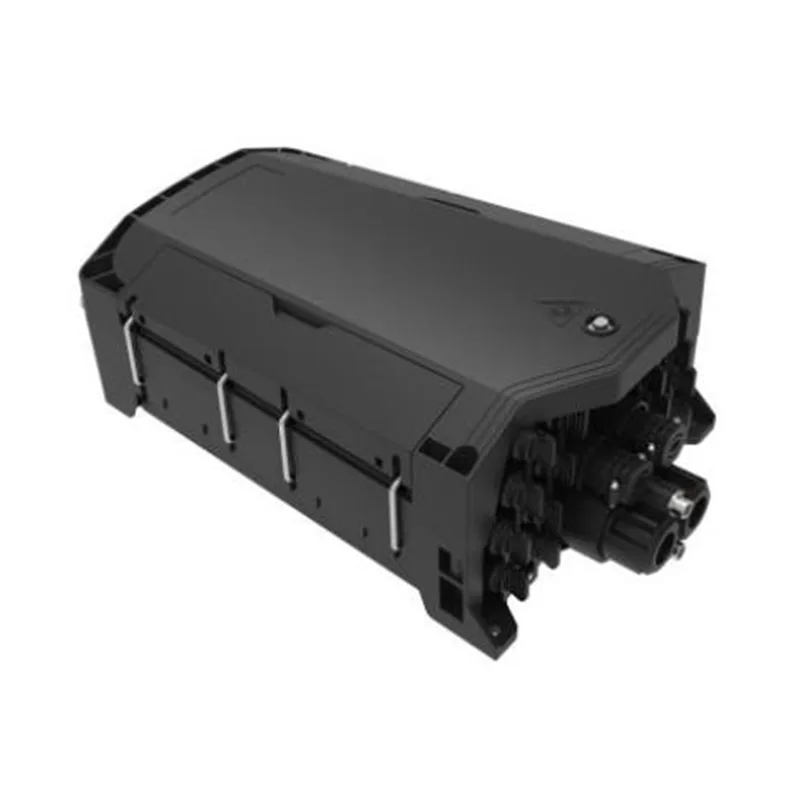

Pre-Connective fiber optic cable cable ဖြန့်ဖြူးရေး Box GFS-016-007c

1 ။ အထွေထွေ

1.1 ဖော်ပြချက်

ကြိုတင်ကာကွယ်ရေး optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ, ကွန်ယက်။

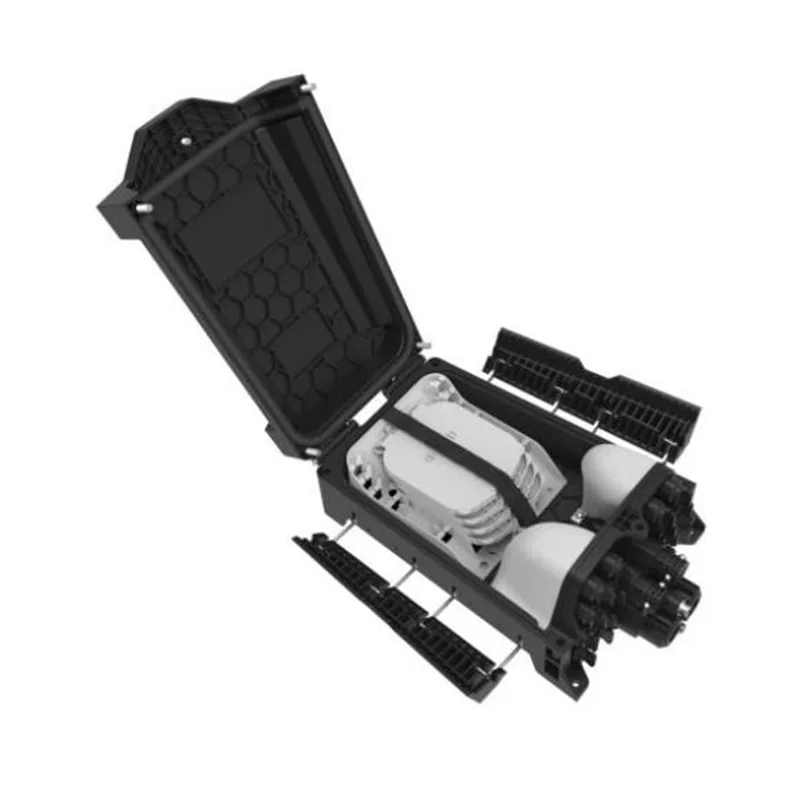

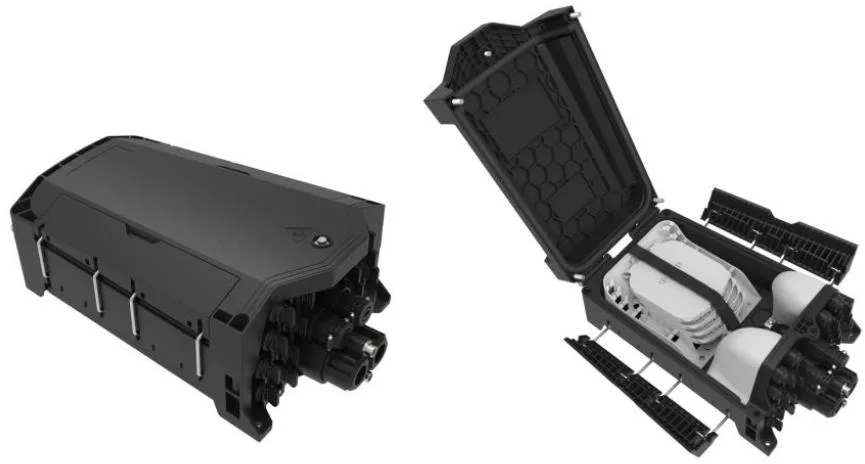

gfs-016-007c ၏အသွင်အပြင်

1.2 စံချိန်စံညွှန်းများလိုက်နာရန်

ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇိုင်းရေးဆွဲခြင်း, ထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးသည်။

1.3 application များပတ်ဝန်းကျင်

2 ။ ဝိသေသလက္ခဏာများ

1 ။ အောက်ခြေ shell နှင့်အထက်အဖုံးများကို hot detachable မဟုတ်သော Hot Plate ဂုံဖြင့်ဂဟေများများကိုတွေ့ရသည်။

2 ။ ပစ္စည်း: PP + GF ။

3 ။ အစိုဓာတ်, ရေစိုခံ, ဖုန်မှုန့် - အထောက်အထား, anti- အိုမင်းခြင်း။

4 ။ IP68 အထိကာကွယ်မှုအဆင့်။

5 ။ 1 ။ Oval optical cable entry, ဌာနခွဲ optical cable entries တွေကိုနှင့် 16 ကြိုတင်ချိတ်ဆက်ထားသော adapters 16 ။

6 ။ အမျိုးမျိုးသော splice trays အမျိုးအစားများကိုရရှိနိုင်ပါသည်။

7 ။ တပ်ဆင်ခြင်းနည်းလမ်း - တိုင်တပ်ဆင်ထားသော,

3 ။ သတ်မှတ်ချက်များ

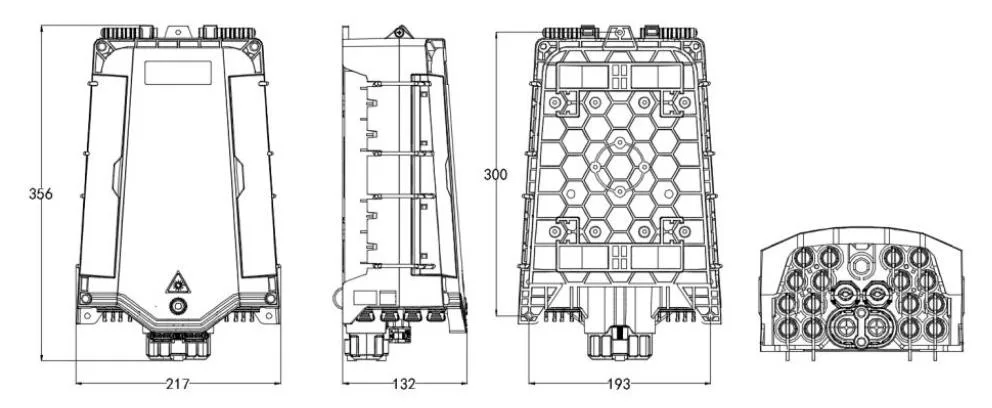

3.1 စက်မှုသတ်မှတ်ချက်များ

4 ။ configuration ကို

4.1 အဓိက optical parameters တွေကို

အထက်ပါဇယားတွင်ဖော်ပြထားသော optical parameters များကိုပုံမှန်တန်ဖိုးများနှင့်လိုအပ်ချက်များနှင့်အညီစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

5 ။ ထုတ်ကုန်ရုပ်ပုံ

5.1 ကုန်ပစ္စည်းတိုင်းနည်းလမ်းများ -

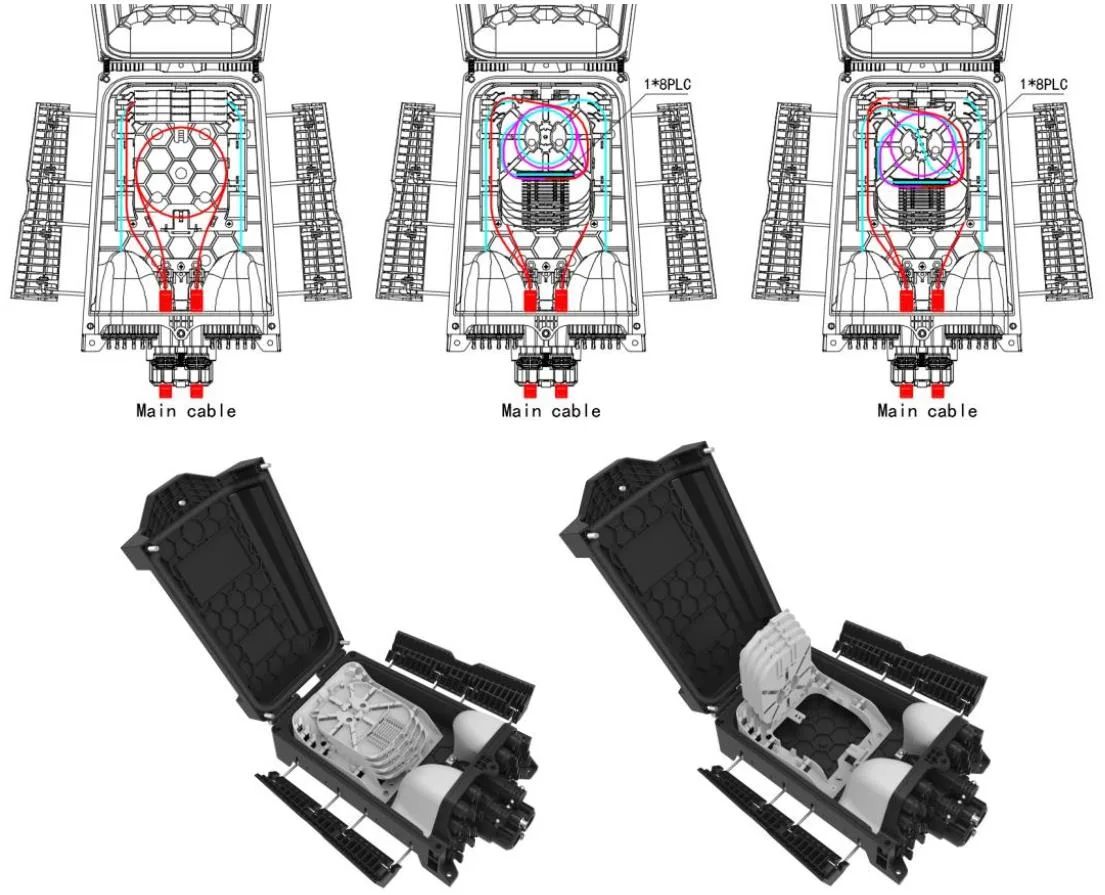

GFS-016-007C routing diagram

5.2 splicing ဗန်း

အချက်	tray a splicing	tray ခ splicing	tray ကို c splicing
အရွယ်အစား (H * w * d, MM)	121 * 101 * 4	125 * 101 * 8	125 * 101 * 8
အသားတင်အလေးချိန် (ကီလိုဂရမ်)	0.017	0.026	0.026
ရုပ်ပုံ
အရောင်	Pantone 428C	Pantone 428C	Pantone 428C
ဝတ္တု	PC + ABS / ABS	PC + ABS / ABS	PC + ABS / ABS
ဗန်း၏စွမ်းရည် splicing (Cores)	12  (အပူရှိနိုင်သောအကာအကွယ်လက်အင်္ကျီ)	16  (အပူကျလွယ်သောအကာအကွယ်လက်ရှည် 2 အလွှာ)	2 (အပူကျလွယ်သောအကာအကွယ်လက်ရှည် 2 အလွှာ)
atray ၏ Splitter စွမ်းရည် (PCs)	/	1  (Plc 1X2, 1x4, 1x8, 0.9mm ဖိုင်ဘာ, 60x7x4mm)	2 (plc 1x2, 1x4, 1x8, 0.9mm ဖိုင်ဘာ, 60x7x4mm) 1 (Plc 1X16, 0.9mm fiber, 60x12x4mm) 1  (1 * 2 FBT, 0.9mm fiber, ø3 * 60 မီလီမီတာ)
အများဆုံး (PC များ)	8	4	4
ပုံမှန် (PCS)	/	4	/

မှတ်ချက် -

1 ။ အထက်ပါဗန်းများသည်လိုအပ်ချက်နှင့်အညီရောနှောနိုင်သည်။

2 ။ Configuration စည်းမျဉ်းများ - 2A = 1B = 1C သည်ဖိုင်ဘာ discs အမျိုးအစားများကိုစဉ်ဆက်မပြတ်တိုးတက်နေသည်

5.3 ဆက်စပ်ပစ္စည်းများ

အမှတ်	နာမည်အမည်	ကိုးကားပုံ	တခု	အရေအတွက်	ပေြာဆို
1	users'anual	/	PCS	1	တွင်
2	Splitter စမ်းသပ်မှုအစီရင်ခံစာ	/	PCS	1	တွင်

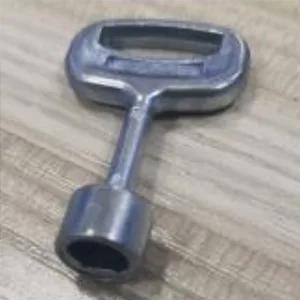

3	သော့		PCS	1	"D" အမျိုးအစား

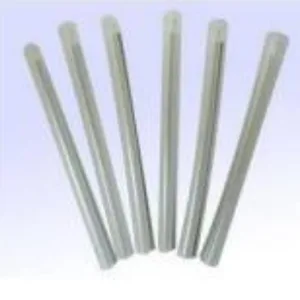

4	အပူ - ကျုံ့ကာကွယ်ရေးလက်		PCS	16	ဌ = 45mm, ဖောက်သည်၏တောင်းဆိုမှုကိုအဖြစ် optional ကို optional ကို

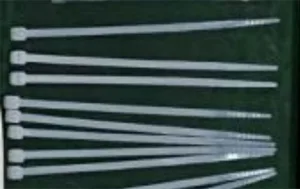

5	နိုင်လွန်ကေဘယ်ကြိုးလည်စည်း		PCS	10	3x100mm

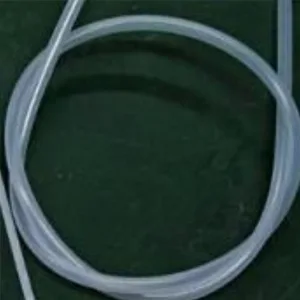

6	ရှင်းလင်းသောဖိုင်ဘာကာကွယ်ရေးပြွန်		PCS	1	od5mm x 50 စင်တီမီတာ

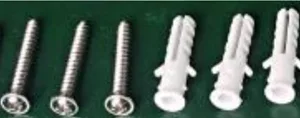

7	Wall-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို။ (ပလတ်စတစ်ပလပ်စတစ် plug.8x40mm, Phillips Self-tapping screw နှစ်ခု m5x40mm m5x40mm ။

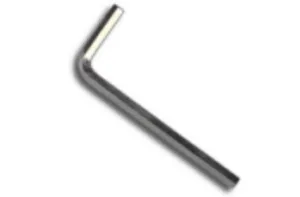

8	M6 Allen Key		PCS	1	M6

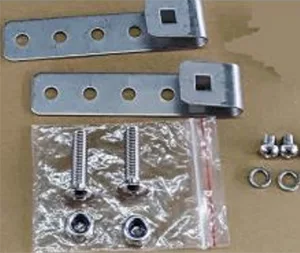

9	ဝင်ရိုးစွန်း - တပ်ဆင်ကိရိယာ		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို

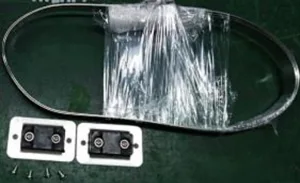

10	Aerial-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို

6 ။ ပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

ဤထုတ်ကုန်သည် Rohs သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးညွှန်ကြားချက်နှင့်ခဲ, ဂရိတ်ယီယန်, မာကျူရီ, Hexavalent Chromium, polybrominyated biphenyl (PBB) နှင့် polybrominyl ether (pbbb) နှင့် polybrominyl ether (pbde) သည်ကန့်သတ်ချက်ထက်မကျော်လွန်ပါ။

7 ။ တပ်ဆင်ခြင်း

7.1 ။ Wall-Mount တပ်ဆင်ထားသည်

နံရံတွင် 3 တွင်းသိုလှောင်မှုဇယား 3.1 တွင်ရှုထောင့်များအရတိုးချဲ့ရန်Plugφ7.5 * 40 ကိုချဲ့ထွင်ရန်နှင့်ဆွဲချရန် screw နှစ်ခုကိုသုံးရန်သေတ္တာကိုထည့်ပါ။

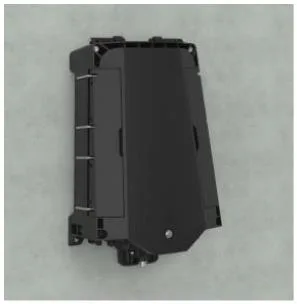

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု

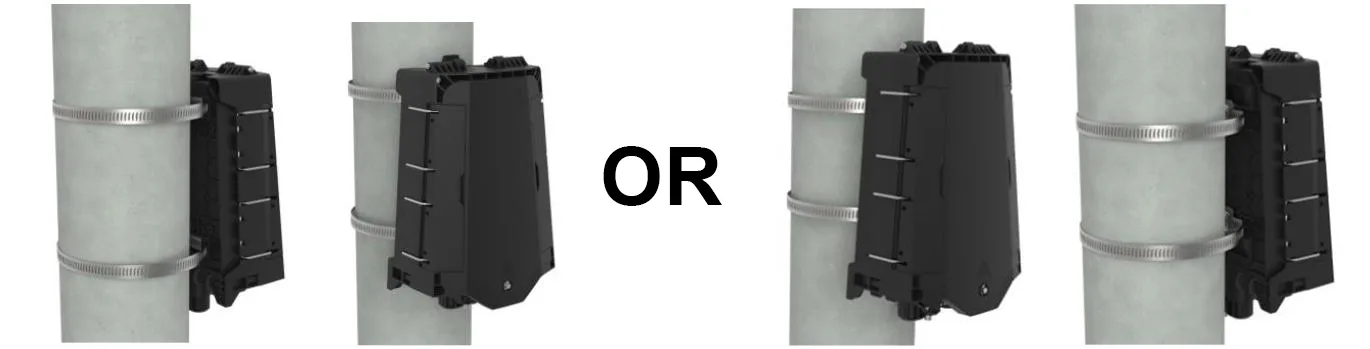

7.2 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

နောက်ကျောပန်းကန်၏ကဒ်အထိုင်မှတစ်ဆင့်ကွင်းကွင်းကိုဖြတ်ပြီးဆက်သွယ်ရေးတိုင်ပေါ်တွင်ပြင်ဆင်ပါ

တိုင်တပ်ဆင်ထားသည်

7.3 နံရံကပ်တပ်ဆင်ထားသောတပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

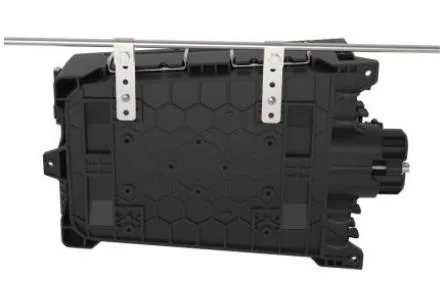

နှစ်ခုကို overhead ၏ကိုယ်ထည်ပေါ်တွင်တပ်ဆင်ထားသည့်နှစ်ခုကိုကြိုးကြိုးပေါ်တွင်ချိတ်ဆွဲထားပြီးနောက်အမှုပြတ်တောက်ခြင်းကိုတားဆီးသည်။

အဆိုပါ overhead ဖွဲ့စည်းပုံ

8 ။ ဆက်သွယ်ရေးစစ်ဆင်ရေး

8.1 ကြိုတင်ချိတ်ဆက်ထားသော adapter - A (E)

fiber connector လက်ယာရစ်၏မြှားအစိတ်အပိုင်းကိုလှည့်ပြီးဖုန်မှုန့်များကိုထုတ်ယူပါ။

fiber connector ၏မြှားသည်အထက်တွင်ရှိသည်, fiber connector ကို socket ထဲသို့ထည့်ပြီးနောက်မြှားကိုလှည့်ပါ တစ်စိတ်တစ်ပိုင်းလက်ယာရစ်။

8.2 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ခ (XL)

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

that လက်ယာရစ်တွင်သားရေ cable cable cable ကိုဖုံးအုပ်ထားပါ

8.3 ကြိုတင်ချိတ်ဆက်ထားသော adapter - c

⚫ optical fiber photormed plug ကိုတွန်းအားပေးသောအဖုံးကိုဖယ်ရှားရန်မြှား၏ ဦး ထုပ်တွင်လျှောထားသောလက်စွပ်ကိုတွန်းတင်ပါ။ မြှား၏ညွှန်ကြားချက်တွင် adapter တွင်ဖုန်မှုန့် ဦး ထုပ်ကိုထုတ်ယူရန်ခလုတ်ကိုနှိပ်ပါ။

presents plug ကိုစွဲကိုင်ထားသည်အထိ adapter bucker နှင့်အတူ adapter buckle နှင့်အတူ adapter ထိထိရောက်စေပါ။ မြေမှုန့်နှစ်ခုကိုတူညီသောနည်းဖြင့်ချိတ်ဆက်ပါ။

install လုပ်ထားသည့် prefabricated plug သည်လျှပ်စစ်လက်စွပ်ကိုထိထိရောက်ရောက်လွှတ်ပေးရန်နှင့်အဓိကခန္ဓာကိုယ်ကိုခွဲခြားရန်နောက်ပြန်ဆွဲပါ။

8.4 ကြိုတင်ချိတ်ဆက်ထားသော adapter - d

pre ချိတ်ဆက်ထားသော pre cluncted plug ကိုဖွင့်ပြီး Pre ချိတ်ဆက်ထားသော pl plug နှင့်ဖုန်မှုန့်များကိုဖွင့်ပါ။

pre ချိတ်ဆက်ထားသော plug ကို d နှင့်ချိတ်ဆက်ထားသော adapter ကိုမြှားနှင့်ချိတ်ဆက်ပါ။ ၎င်းကိုပြင်ဆင်ရန် plugwise ကိုလက်မခံရန်ချိတ်ဆက်ပါ။

8.5 ကြိုတင်ချိတ်ဆက်ထားသော adapter - အီး (က)

pre connected plug ကို anti လက်ယာရစ်ကိုဖွင့်ပြီးမောက်စ်၏လမ်းကြောင်းကိုဖုန်မှုန့်များကိုဖွင့်ပါ

pre connected plug ကိုချိတ်ဆက်ထားသည့် pl plug နှင့်ချိတ်ဆက်ထားသော adapter e ကိုမြှား၏ညွှန်ကြားချက်ဖြင့်ချိတ်ဆက်ပါ။

8.6 Pre- ချိတ်ဆက် adapter -f

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

⚫လက်ယာရစ်လက်ယာရစ်ပတ်ပေါ်တွင်သားရေ cable clamp ထိုင်ခုံထုပ်ကို 0 င်ပါ။

8.7 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ဆ

9 ။ အထုပ်

Bubble Bag, 480 * 400mm တွင် 1PC တွင် 1pc;

1PC, 365 * 225 * 145 မီလီမီတာ, စုစုပေါင်းအလေးချိန် 2.1kg;

8pcs ကြီးများမြှောင်းလှနေသောပုံးတစ်ပုံး, 470 * 385 * 615 မီလီမီတာ, စုစုပေါင်းအလေးချိန်မှာ 18 ကီလိုဂရမ်ဖြစ်သည်။
