Connectorized fiber optic cable cable ဖြန့်ဖြူး box GFS-12by & -1 & -1

1 ။ အထွေထွေ

1.1 ဖော်ပြချက်

ကြိုတင်ကာကွယ်ရေး optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ, ကွန်ယက်။

1.2 စံချိန်စံညွှန်းများလိုက်နာရန်

ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇိုင်းရေးဆွဲခြင်း, ထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးသည်။

1.3 application များပတ်ဝန်းကျင်

2 ။ ဝိသေသလက္ခဏာများ

1 ။ အောက်ခြေ shell နှင့်အထက်အဖုံးများကို hot detachable မဟုတ်သော Hot Plate ဂုံဖြင့်ဂဟေများများကိုတွေ့ရသည်။

2 ။ ပစ္စည်း: PP ။

3 ။ အစိုဓာတ်, ရေစိုခံ, ဖုန်မှုန့် - အထောက်အထား, anti- အိုမင်းခြင်း။

4 ။ IP68 အထိကာကွယ်မှုအဆင့်။

5 ။ အတွင်းပိုင်းကို 1x4 plc splitter + 1x8 plc splitter သို့မဟုတ် 1x8 plc splitter တပ်ဆင်ထားသည်။

6 ။ တပ်ဆင်ခြင်းနည်းလမ်း - တိုင်တပ်ဆင်ထား,

7 ။ Adapter အနေအထားကိုဖောက်သည်လိုအပ်ချက်များအရစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

3 ။ သတ်မှတ်ချက်များ

3.1 စက်မှုသတ်မှတ်ချက်များ

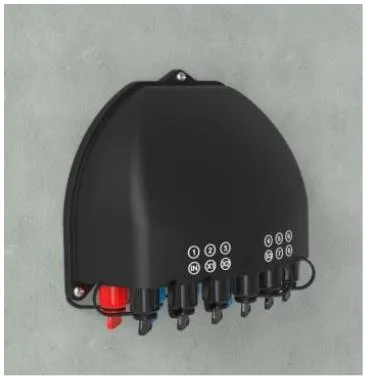

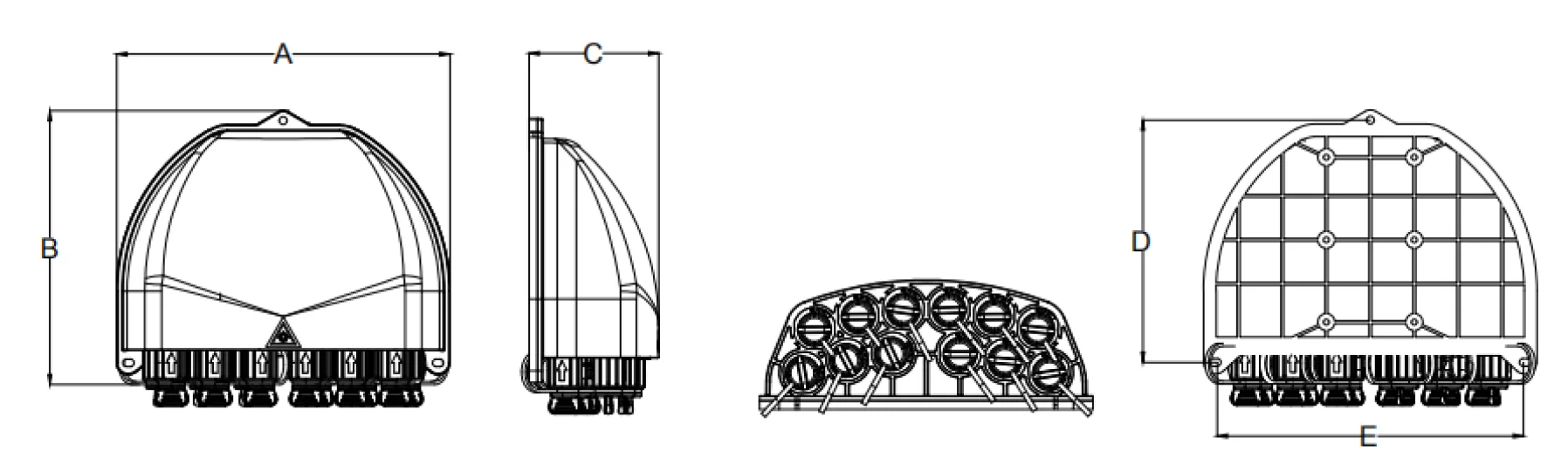

4 ။ ထုတ်ကုန်ရုပ်ပုံ

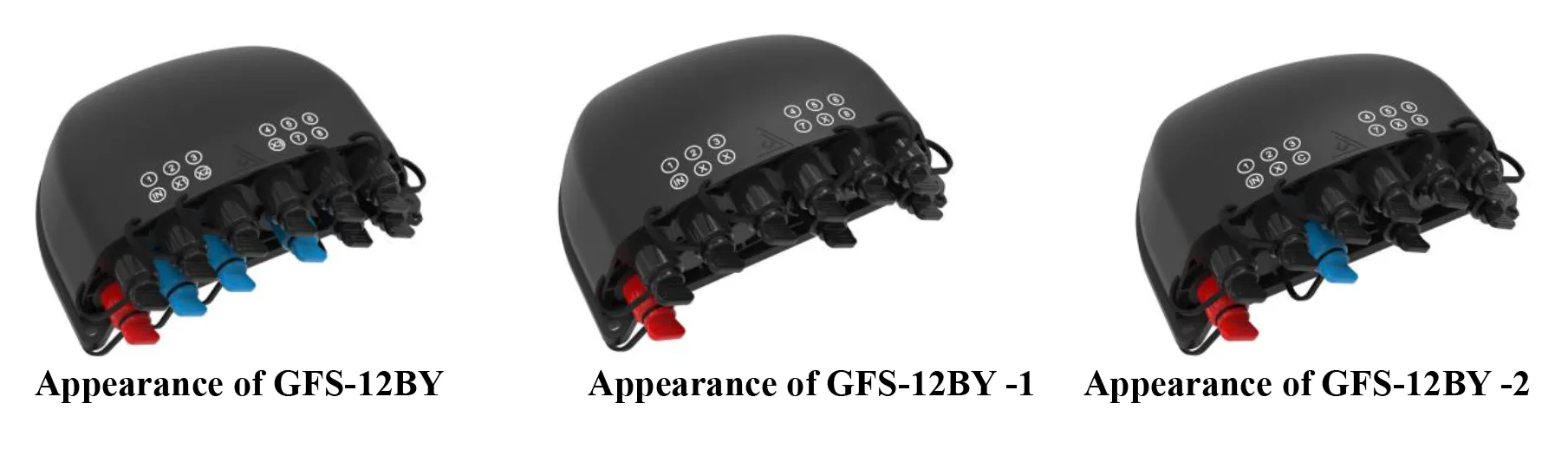

4.1 ကုန်ပစ္စည်းတိုင်းနည်းလမ်းများ -

ထိပ်ပေါ်မှာ Plc, အောက်ခြေရှိ FBT

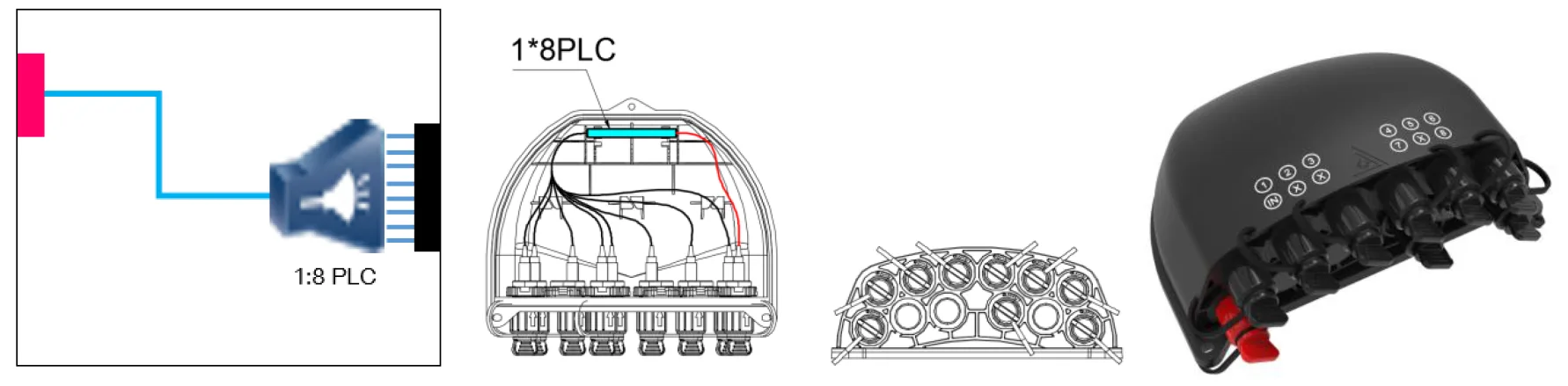

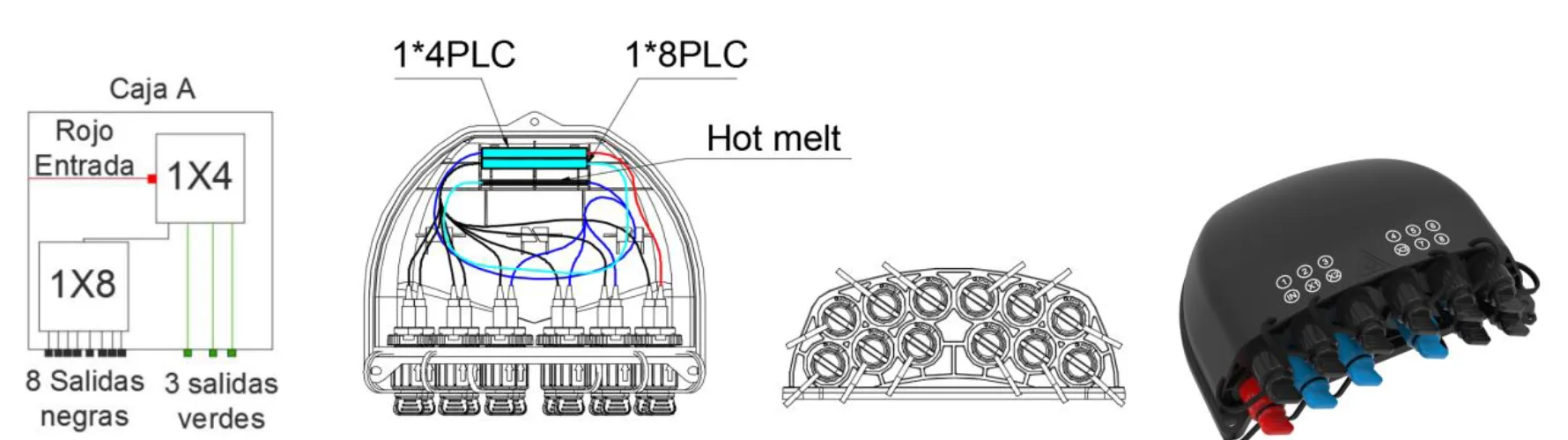

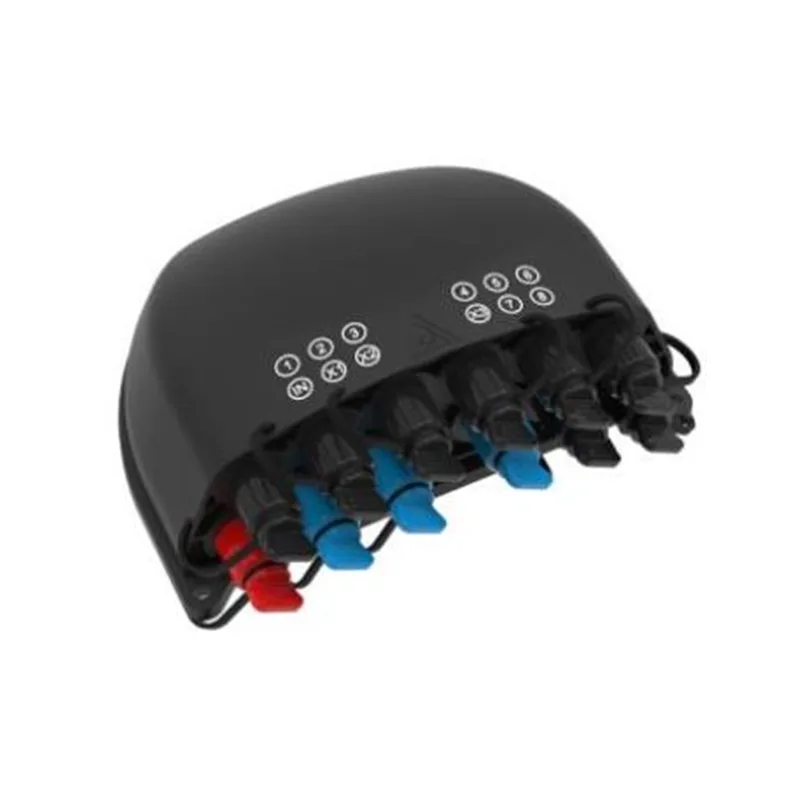

GFS-12by (1 * 4 plc + 1 * 8 * 8 plc splitter ကေဘယ်ကြိုးများ)

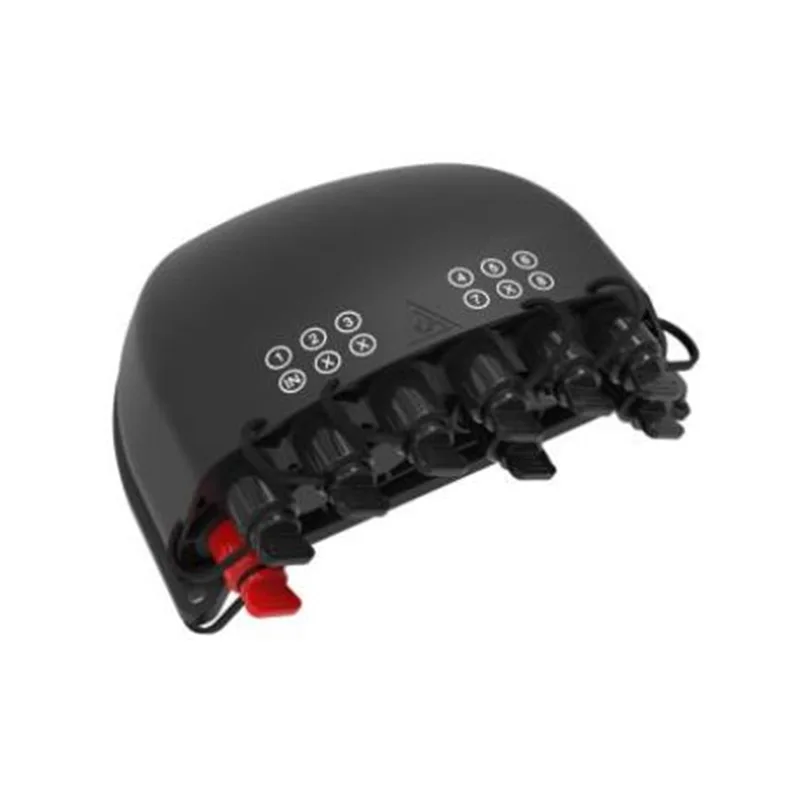

GFS-12BY-1 (1 * 8 PLC splitter cable နည်းလမ်းများ)

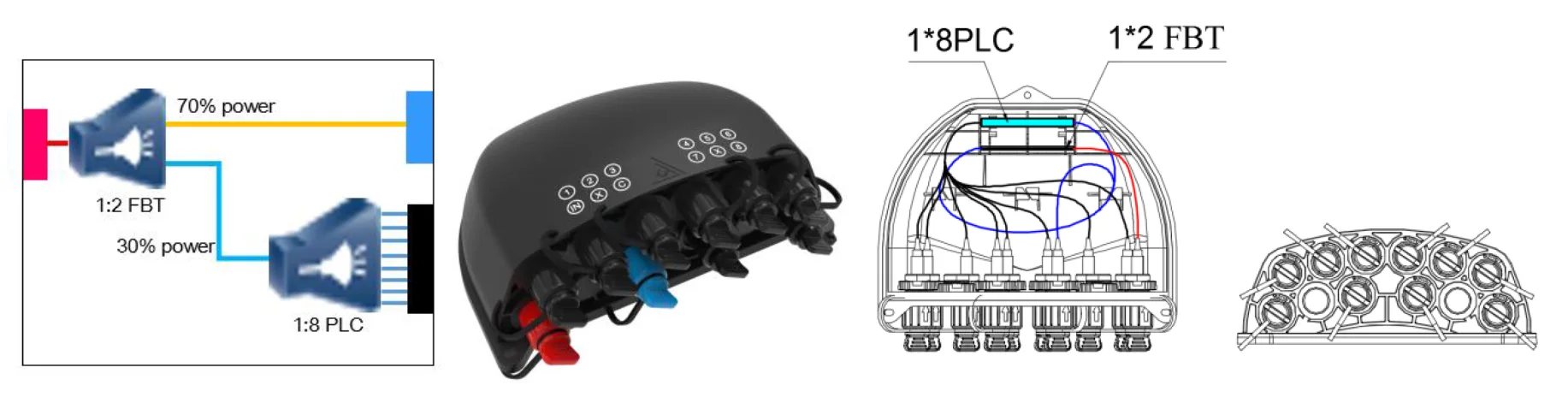

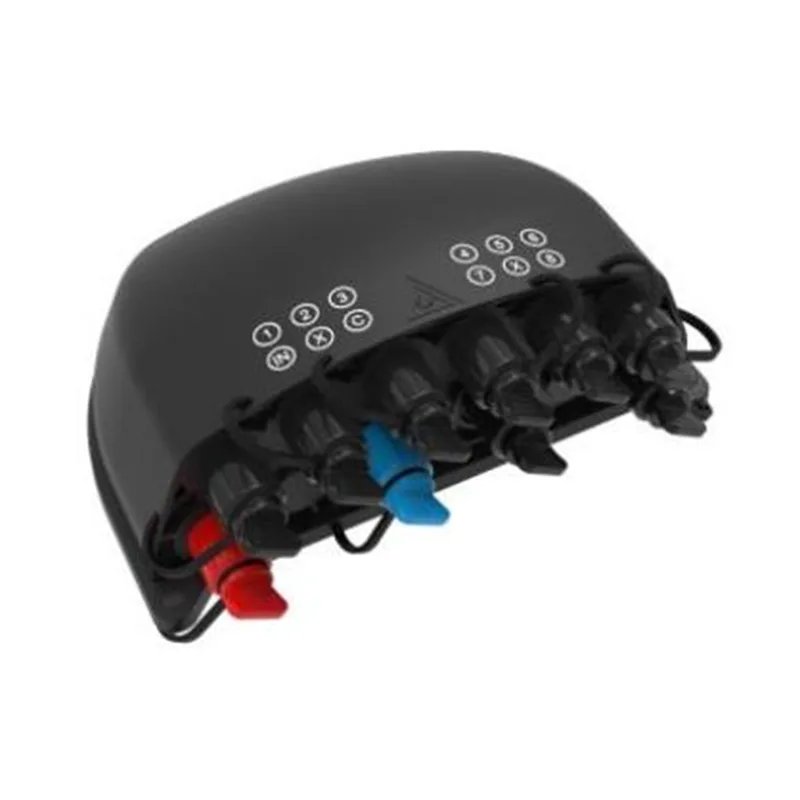

GFS-12BY-2 (1 * 2fBT + 1 * 8 plc splitter cable နည်းလမ်းများ)

4.2 configuration ကို

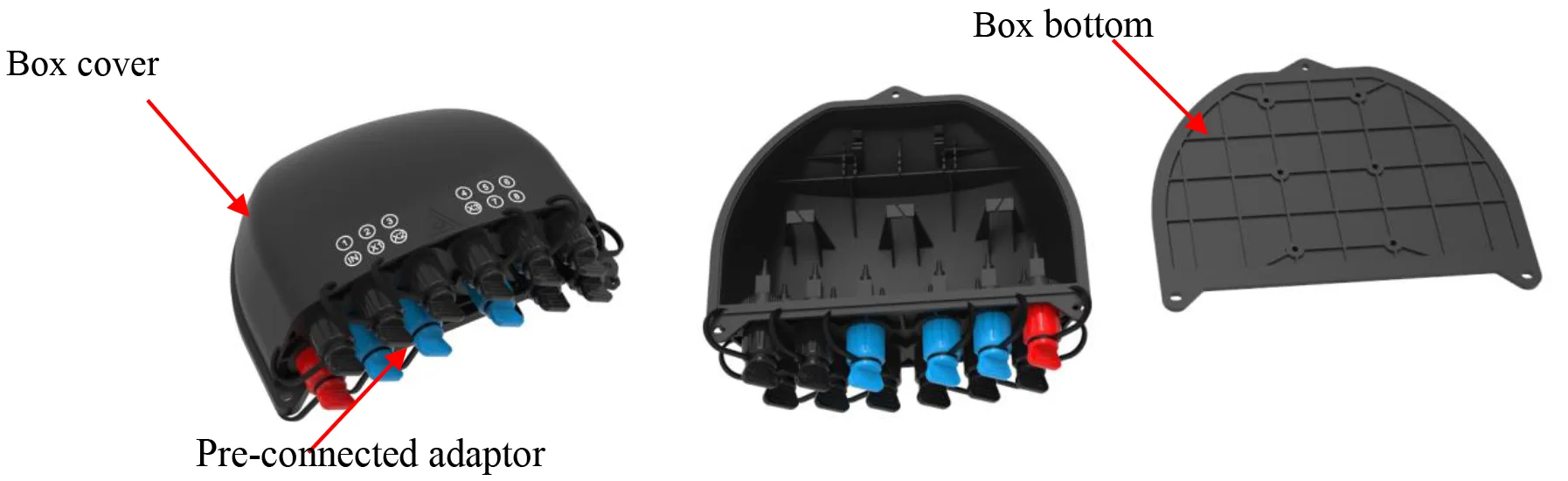

4.2.1 အဓိကအစိတ်အပိုင်းများ

4.2.2 ဆက်စပ်ပစ္စည်းများ

အမှတ်	နာမည်အမည်	ကိုးကားပုံ	တခု	အရေအတွက်	ပေြာဆို
1	users'anual	/	PCS	1	တွင်
2	Splitter စမ်းသပ်မှုအစီရင်ခံစာ	/	PCS	1	တွင်
3	Wall-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့အဖြစ် optional ကို တောင်းပန်ချက်
4	ဝင်ရိုးစွန်း - တပ်ဆင်ကိရိယာ		အစုံ	1	ဖောက်သည်ရဲ့အဖြစ် optional ကို တောင်းပန်ချက်
5	Aerial-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့အဖြစ် optional ကို တောင်းပန်ချက်

5 ။ ပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

ဤထုတ်ကုန်သည် Rohs သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးညွှန်ကြားချက်နှင့်ခဲ, ဂရိတ်ယီယန်, မာကျူရီ, Hexavalent Chromium, polybrominyated biphenyl (PBB) နှင့် polybrominyl ether (pbbb) နှင့် polybrominyl ether (pbde) သည်ကန့်သတ်ချက်ထက်မကျော်လွန်ပါ။

6 ။ တပ်ဆင်ခြင်း

6.1 ။ Wall-Mount တပ်ဆင်ထားသည်

နံရံတွင် 3 တွင်းတူးစင်များရှုထောင့်နှင့်အညီတိုးချဲ့ရန် Plug φ7.5 * 40, အပေါက်များနှင့်ကိုက်ညီရန် screw နှစ်ခုကိုတပ်ဆင်ရန်သေတ္တာကိုထည့်ပါ။

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု

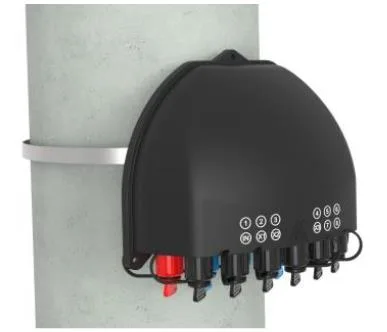

6.2 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

နောက်ကျောပန်းကန်၏ကဒ်အထိုင်မှတစ်ဆင့်ကွင်းကွင်းကိုဖြတ်ပြီးဆက်သွယ်ရေးတိုင်ပေါ်တွင်ပြင်ဆင်ပါ

တိုင်တပ်ဆင်ထားသည်

6.3 နံရံကပ်တပ်ဆင်ထားသည့်တပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

နှစ်ခုကို overhead ၏ကိုယ်ထည်ပေါ်တွင်တပ်ဆင်ထားသည့်နှစ်ခုကိုကြိုးကြိုးပေါ်တွင်ချိတ်ဆွဲထားပြီးနောက်အမှုပြတ်တောက်ခြင်းကိုတားဆီးသည်။

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု (Drop Cable Storage Tray ဖြင့်)

7 ။ ဆက်သွယ်ရေးစစ်ဆင်ရေး

7.1 ကြိုတင်ချိတ်ဆက်ထားသော adapter - A (E)

fiber connector လက်ယာရစ်၏မြှားအစိတ်အပိုင်းကိုလှည့်ပြီးဖုန်မှုန့်များကိုထုတ်ယူပါ။

fiber connector ၏မြှားသည်အထက်တွင်ရှိသည်, fiber connector ကို socket ထဲသို့ထည့်ပြီးနောက်မြှားကိုလှည့်ပါ တစ်စိတ်တစ်ပိုင်းလက်ယာရစ်။

7.2 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ခ (XL)

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

that လက်ယာရစ်တွင်သားရေ cable cable cable ကိုဖုံးအုပ်ထားပါ

7.3 ကြိုတင်ချိတ်ဆက် adapter - က c

⚫ optical fiber photormed plug ကိုတွန်းအားပေးသောအဖုံးကိုဖယ်ရှားရန်မြှား၏ ဦး ထုပ်တွင်လျှောထားသောလက်စွပ်ကိုတွန်းတင်ပါ။ မြှား၏ညွှန်ကြားချက်တွင် adapter တွင်ဖုန်မှုန့် ဦး ထုပ်ကိုထုတ်ယူရန်ခလုတ်ကိုနှိပ်ပါ။

presents plug ကိုစွဲကိုင်ထားသည်အထိ adapter bucker နှင့်အတူ adapter buckle နှင့်အတူ adapter ထိထိရောက်စေပါ။ မြေမှုန့်နှစ်ခုကိုတူညီသောနည်းဖြင့်ချိတ်ဆက်ပါ။

install လုပ်ထားသည့် prefabricated plug သည်လျှပ်စစ်လက်စွပ်ကိုထိထိရောက်ရောက်လွှတ်ပေးရန်နှင့်အဓိကခန္ဓာကိုယ်ကိုခွဲခြားရန်နောက်ပြန်ဆွဲပါ။

7.4 ကြိုတင်ချိတ်ဆက် adapter - D

pre ချိတ်ဆက်ထားသော pre cluncted plug ကိုဖွင့်ပြီး Pre ချိတ်ဆက်ထားသော pl plug နှင့်ဖုန်မှုန့်များကိုဖွင့်ပါ။

pre ချိတ်ဆက်ထားသော plug ကို d နှင့်ချိတ်ဆက်ထားသော adapter ကိုမြှားနှင့်ချိတ်ဆက်ပါ။ ၎င်းကိုပြင်ဆင်ရန် plugwise ကိုလက်မခံရန်ချိတ်ဆက်ပါ။

7.5 ကြိုတင်ချိတ်ဆက်ထားသော adapter - အီး (က)

pre connected plug ကို anti လက်ယာရစ်ကိုဖွင့်ပြီးမောက်စ်၏လမ်းကြောင်းကိုဖုန်မှုန့်များကိုဖွင့်ပါ

pre connected plug ကိုချိတ်ဆက်ထားသည့် pl plug နှင့်ချိတ်ဆက်ထားသော adapter e ကိုမြှား၏ညွှန်ကြားချက်ဖြင့်ချိတ်ဆက်ပါ။

7.6 ကြိုတင်ချိတ်ဆက် adapter -f

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

⚫လက်ယာရစ်လက်ယာရစ်ပတ်ပေါ်တွင်သားရေ cable clamp ထိုင်ခုံထုပ်ကို 0 င်ပါ။
