Connectorized fiber optic cable ကိုဖြန့်ဖြူးရေး Box GFS-16QX

1 ။ အထွေထွေ1.1 ဖော်ပြချက် Connectorized optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ,ထုတ်လုပ်မှုအမျိုးအစားအမျိုးခဲှခြားခြင်းGFS-16QXPre-Connective fiber optic cable distribution boxgfs-16qx ၏အသွင်အပြင် 1.2 စံချိန်စံညွှန်းများလိုက်နာရန် ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအ......

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

1 ။ အထွေထွေ

1.1 ဖော်ပြချက်

Connectorized optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ,

ထုတ်လုပ်မှုအမျိုးအစား	အမျိုးခဲှခြားခြင်း
GFS-16QX	Pre-Connective fiber optic cable distribution box

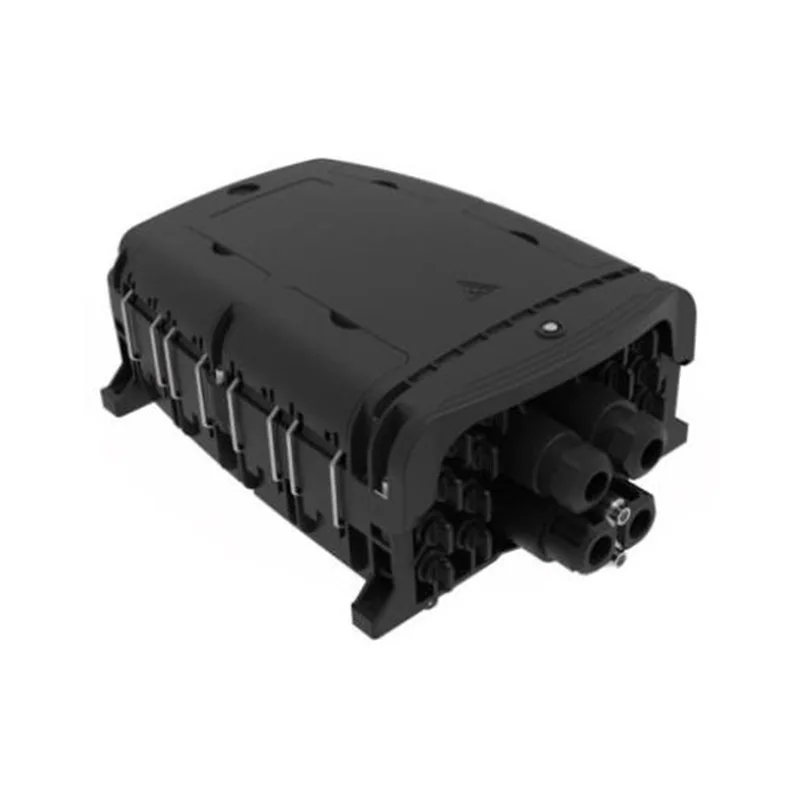

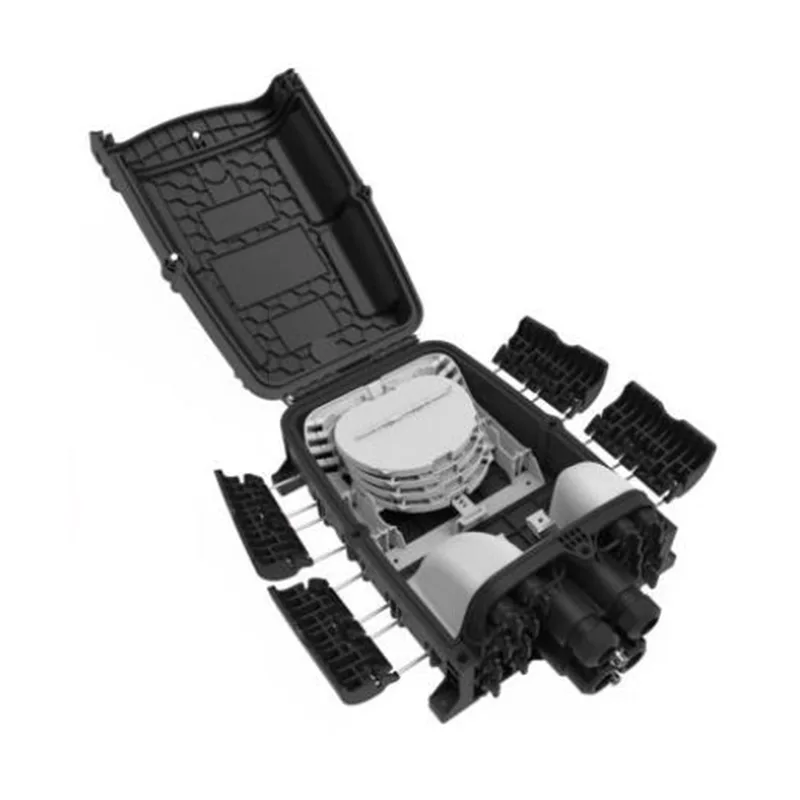

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16QX

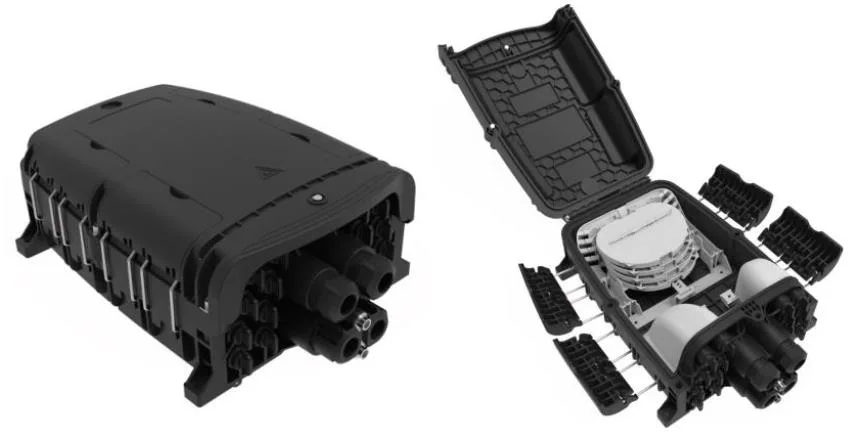

gfs-16qx ၏အသွင်အပြင်

1.2 စံချိန်စံညွှန်းများလိုက်နာရန်

ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇိုင်းရေးဆွဲခြင်း, ထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးသည်။

ကြောင်း -t g.652	တစ်ခုတည်း - mode optical fiber ၏ဝိသေသလက္ခဏာများ
IEC 60794-1-1	optical fiber cable များ - အပိုင်း 1-1: ယေဘူယျသတ်မှတ်ချက် - အထွေထွေ
IEC 60794-1-2	optical fiber cables-part 1-2: ယေဘူယျသတ်မှတ်ချက် - အခြေခံ optical cable ကိုစမ်းသပ်လုပ်ထုံးလုပ်နည်း

1.3 application များပတ်ဝန်းကျင်

အချက်	အဘိုး
စစ်ဆင်ရေးအပူချိန်	-40 ºc ~ + 65 ºc
တပ်ဆင်ခြင်းအပူချိန်	-5 ºc ~ + 40 ºc
သိုလှောင်အပူချိန်	-40ºc ~ + 65 ºc
လေထုဖိအား	70 ~ 106kpa
ဆွေမျိုးစိုထိုင်းဆ	≤93% (+ 40 ℃)

2 ။ ဝိသေသလက္ခဏာများ

1 ။ အဆင့်မြင့်ဖွဲ့စည်းပုံဒီဇိုင်း, လွယ်ကူသောလည်ပတ်မှုနှင့်ကျိုးကြောင်းဆီလျော်လမ်းကြောင်း။

2 ။ ပစ္စည်း: PP + GF ။

3 ။ အစိုဓာတ်, ရေစိုခံ, ဖုန်မှုန့် - အထောက်အထား, anti- အိုမင်းခြင်း။

4 ။ IP68 အထိကာကွယ်မှုအဆင့်။

5 ။ 1 ။ Oval optical cable entry, ဌာနခွဲ optical cable entries တွေကိုနှင့် 16 ကြိုတင်ချိတ်ဆက်ထားသော adapters 16 ။

6 ။ 2 အမျိုးအစား splice trays optional ကို။

7 ။ တပ်ဆင်ခြင်းနည်းလမ်း - တိုင်တပ်ဆင်ထားသော,

3 ။ သတ်မှတ်ချက်များ

3.1 စက်မှုသတ်မှတ်ချက်များ

အချက်	အသေးစိတ်အချက်အလက်	ပေြာဆို
ပြင်ပအတိုင်းအတာ (MM)	378 * 255 * 136 (A * B * C)
installation အပေါက်အနေအထား (MM)	215 * 266 * 239 (D * E * f)
အရောင်	မဲသော	စိမှန်ပြုနိုင်သော
အရွယ်အစားနှင့်အရေအတွက် optical cable ကိုအပေါက်၏	1 ဘဲဥပုံ olectic cable entry ကို, 2 ဌာနခွဲ optical cable entries တွေကို နှင့် 16 Pre- ချိတ်ဆက် adapters
စွမ်းရည် (max)	48	Tray A, 12x4 = 48, အပူ - ကျုံ့ splice ကာကွယ်ရေးလက် lineve ။
	96	Tray C, 12x8 = 96, အပူ - ကျုံ့ splice ကာကွယ်ရေးလက် linker ။
	128	Tray F, 16x8 = 128, အပူ - ကျုံ့ splice ကာကွယ်ရေးလက် linker ။
	96	Tray D, Tray E, 24x4 = 96, အပူ - ကျုံ့ splice ကာကွယ်ရေးလက် lineve ။
	136	max = 7 * f + 1e = 7 * 16 + 24 = 136
Micro Plc Splitter	1x2	Splitter အရွယ်အစား: 60x7x4mm ။ အမျိုးအစားတစ် ဦး အတွက် install နိုင်ပါတယ် နှင့် E splicing ဗန်းကိုရိုက်ပါ။ splicing ဗန်းကိုနှုန်း 1 PC ။
	1x4
	1x8
	1 * 16	Splitter အရွယ်အစား: 60x12x4mm ။ အမျိုးအစား A-1 တွင် install လုပ်နိုင်သည်။ နှင့် e-1 splicing ဗန်းကိုရိုက်ထည့်ပါ, splicing ဗန်းကိုနှုန်း 1 PC ။
အကြီးဆုံး cable ကိုအချင်းသို့ (MM)	ᴓ18	* မှတ်ချက်: အမျိုးအစားနှင့်အချင်းပေးပါ ဝယ်ယူသည့်အခါ optical cable ကို, မှသင့်လျော်သောတံဆိပ်ခတ် plug နှင့်ကိုက်ညီရန် တံဆိပ်ခတ်စွမ်းဆောင်ရည်သေချာပါစေ။
bifurcation အပေါက်၏အမြင့်ဆုံးအရွယ်အစား (MM)	ᴓ18
IP ကာကွယ်မှုအဆင့်	iP68
မီးခေတာ	တင်ရင်	လိုအပ်ချက်များအရစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။
ကြားနေဆားငန်မှုန်ရေမွှားစမ်းသပ်မှု (NSS)	48 နာရီ	လိုအပ်ချက်များအရစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16QX

4 ။ configuration ကို

4.1 အဓိက optical parameters တွေကို

မေြှးနတ်	(DB)		RL (DB)	(DB)	စမ်းသပ်နည်းလမ်း
မေြှးနတ်	မေြှးနတ်			ဖြန့်ဖြူး box ကို	စမ်းသပ်နည်းလမ်း
Pigtail-SC / APC-00-SM-SX (1C1F) - od0.9mm-pvc-g657a2-cable ကို အရောင် (Defaults) - ဒိုရို - 1.5 မီတာ - 1.5m	≤0.3	≥55dB	≤0.5	il: iec61300-3-4 နည်းလမ်းခ rl: iec61300-3-6 နည်းလမ်း 1
1x2 plc splitter, Scapc Connector နှင့်အတူ	≤4.0	≥55dB	≤4.2
1x4 plc splitter, Scapc Connector နှင့်အတူ	≤7.4	≥55dB	≤7.6
1x 8 plc splitter, Scapc Connector နှင့်အတူ	≤10.5	≥55dB	≤10.7
1x 16 plc splitter, Scapc Connector နှင့်အတူ	≤13.5	≥55dB	≤13.7

အထက်ပါဇယားတွင်ဖော်ပြထားသော optical parameters များကိုပုံမှန်တန်ဖိုးများနှင့်လိုအပ်ချက်များနှင့်အညီစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

5 ။ ထုတ်ကုန်ရုပ်ပုံ

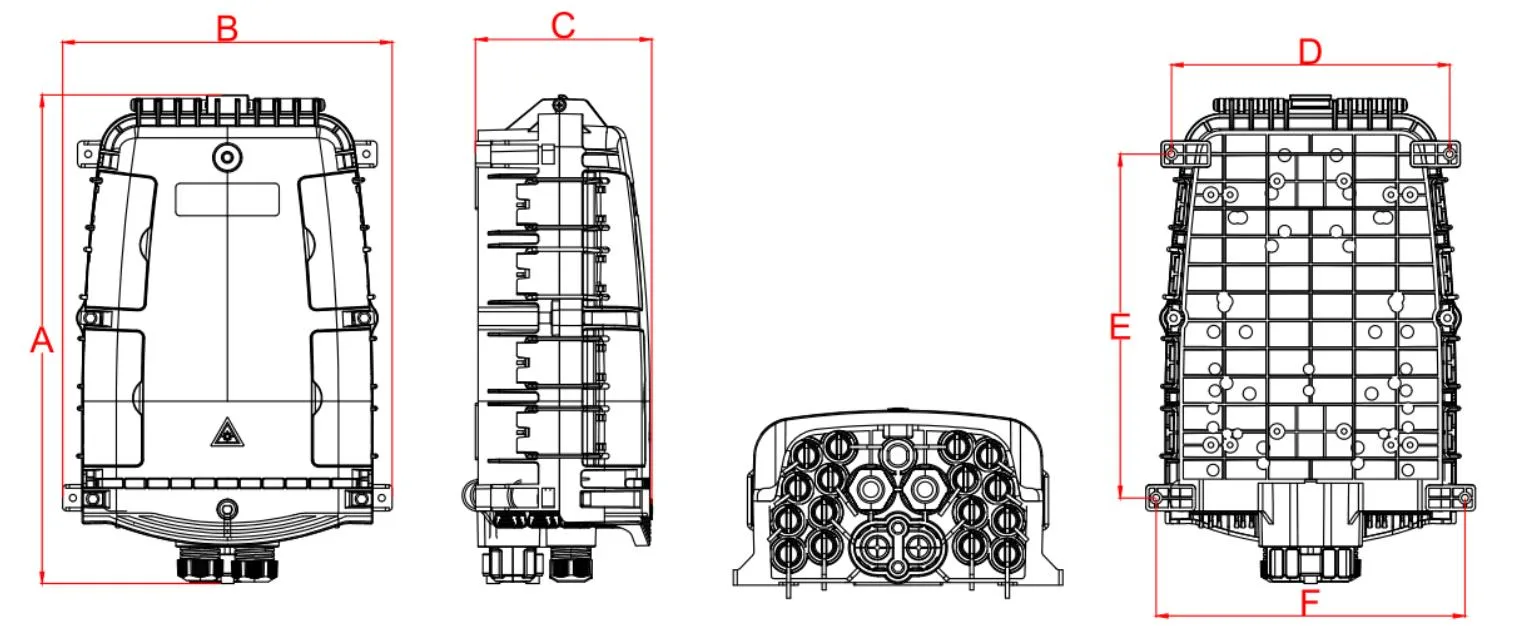

5.1 ကုန်ပစ္စည်းတိုင်းနည်းလမ်းများ -

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16QX

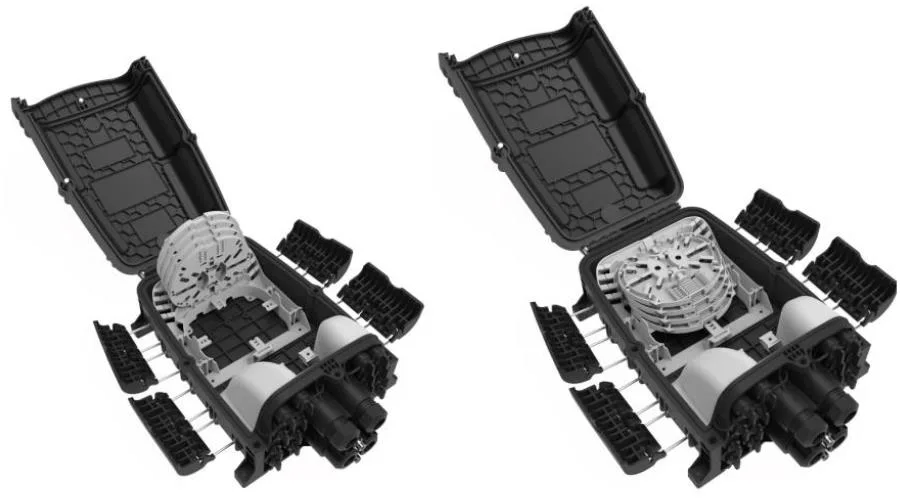

GFS-16QX routing dragram

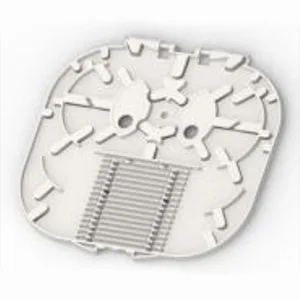

5.2 splicing ဗန်း

အချက်	tray a splicing	tray ခ splicing	Splitter tray A-1	tray ကို c splicing
အတိုင်းအတာ (H * w * d, မီလီမီတာ)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8	136 * 104 * 4
အသားတင်အလေးချိန် (ကီလိုဂရမ်)	0.021	0.015	0.021	0.018
ရုပ်ပုံ
အရောင်	ral7035	ral7035	ral7035	ral7035
ဝတ္တု	PC + ABS	PC + ABS	PC + ABS	PC + ABS
ဗန်း၏စွမ်းရည် splicing (Cores)	12 (အပူကျလွယ်သောအကာအကွယ်လက်ရှည် 2 အလွှာ)	8 (အပူရှိနိုင်သောအကာအကွယ်လက်အင်္ကျီ)	6 (အပူကျလွယ်သောအကာအကွယ်လက်ရှည် 2 အလွှာ)	12 (အပူရှိနိုင်သောအကာအကွယ်လက်အင်္ကျီ)
ဗန်း၏ Splitter စွမ်းရည် (PCs)	1 (Plc 1X2, 1x4, 1x8, 0.9mm ဖိုင်ဘာ, 60x7x4mm)	/	1 (Plc 1X16, 0.9mm fiber, 60x12x4mm)	/
အများဆုံး (PC များ)	4	8	4	8
ပုံမှန် (PCS)	2	/	/	2
မှတ်ချက် - 1 ။ အထက်ပါဗန်းများသည်လိုအပ်ချက်များနှင့်အညီရောနှောနိုင်သည်။ 2 ။ Configuration စည်းမျဉ်းများ - 1A = 2B = 2C = 1D = 1e = 2f 3 ။ Fiber discs အမျိုးအစားများသည်အဆက်မပြတ်တိုးပွားလာသည်

အချက်	splicing ဗန်း d	ဗန်းအီး splicing	splicing tray e-1	splicing ဗန်း f f
အရွယ်အစား (H ) W D, MM)	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8	135 * 125 * 4
အသားတင်အလေးချိန် (ကီလိုဂရမ်)	0.024	0.033	0.033	0.021
ရုပ်ပုံ
အရောင်	ral7035	ral7035	ral7035	ral7035
ဝတ္တု	PC + ABS	PC + ABS	PC + ABS	PC + ABS
ဗန်း၏စွမ်းရည် splicing (Cores)	24 (အပူကျုံ့ကာကွယ်ရေးလက်အိတ် 2 အလွှာ 2)	24 (အပူကျုံ့ကာကွယ်ရေးလက်အိတ် 2 အလွှာ 2)	18 (အပူကျုံ့ကာကွယ်ရေးလက်အိတ် 2 အလွှာ 2)	16 (အပူရှိနိုင်သောအကာအကွယ်လက်အင်္ကျီ)
ဗန်း၏ Splitter စွမ်းရည် (PCs)	/	1 (Plc 1X2, 1x4, 1x8, 0.9mm ဖိုင်ဘာ, 60x7x4mm)	1 (Plc 1X16, 0.9mm fiber, 60x12x4mm)	/
အများဆုံး (PC များ)	4	4	4	8
ပုံမှန် (PCS)	/	/	/	/
မှတ်ချက် - 1 ။ အထက်ပါဗန်းများသည်လိုအပ်ချက်နှင့်အညီရောနှောနိုင်သည်။ 4 ။ Configuration စည်းမျဉ်းများ - 1A = 2B = 2C = 1D = 1E = 2f 3. ဖိုင်ဘာ discs များ၏အမျိုးအစားများသည်အဆက်မပြတ်တိုးပွားလာသည်

5.3 ဆက်စပ်ပစ္စည်းများ

အမှတ်	နာမည်အမည်	ကိုးကားပုံ	တခု	အရေအတွက်	ပေြာဆို
1	users'anual	/	PCS	1	တွင်
2	Splitter စမ်းသပ်မှုအစီရင်ခံစာ	/	PCS	1	တွင်
3	သော့		PCS	1	"D" အမျိုးအစား
4	အပူ - ကျုံ့ကာကွယ်ရေးလက်		PCS	16	l = 45mm, ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
5	နိုင်လွန်ကေဘယ်ကြိုးလည်စည်း		PCS	10	3x100mm

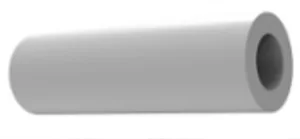

6	ရှင်းလင်းသောဖိုင်ဘာကာကွယ်ရေးပြွန်		PCS	1	od5mm x 50 စင်တီမီတာ

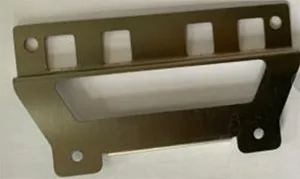

7	Wall-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို။ တိုးချဲ့ပလပ်စတစ် plug φ7.5x40mm, Phillips Self-tapping screw နှစ်ခု m5x40mm ။

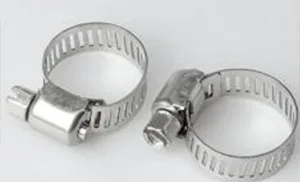

8	ကွက်ကွင်းကွင်း		PCS	2	ᴓ13-19မီလီမီတာ
9	optical cable ဝင်ပေါက်တံဆိပ်ခတ်ပလပ်		PCS	2

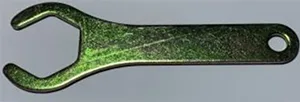

10	BRIP CISE CISE တံဆိပ်ခတ် NUT WRIMENEND		PCS	1

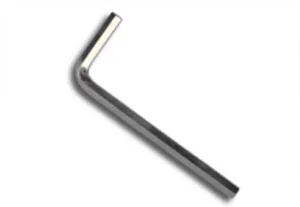

11	M6 Allen Key		PCS	1	M6
12	ဝင်ရိုးစွန်း - တပ်ဆင်ထားကိရိယာ -i		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
13	ဝင်ရိုးစွန်း - တပ်ဆင်ထား Kit-B		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
14	Aerial-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
15	Cable Cable Storage Tray Drop		PCS	2	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို

6 ။ ပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

ဤထုတ်ကုန်သည် Rohs သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးညွှန်ကြားချက်နှင့်ခဲ, ဂရိတ်ယီယန်, မာကျူရီ, Hexavalent Chromium, PolyBrominyated Biphenyl (PBB) နှင့် polybrominyated diphenyl ether (pbde) သည်အကန့်အသတ်မရှိ။

7 ။ တပ်ဆင်ခြင်း

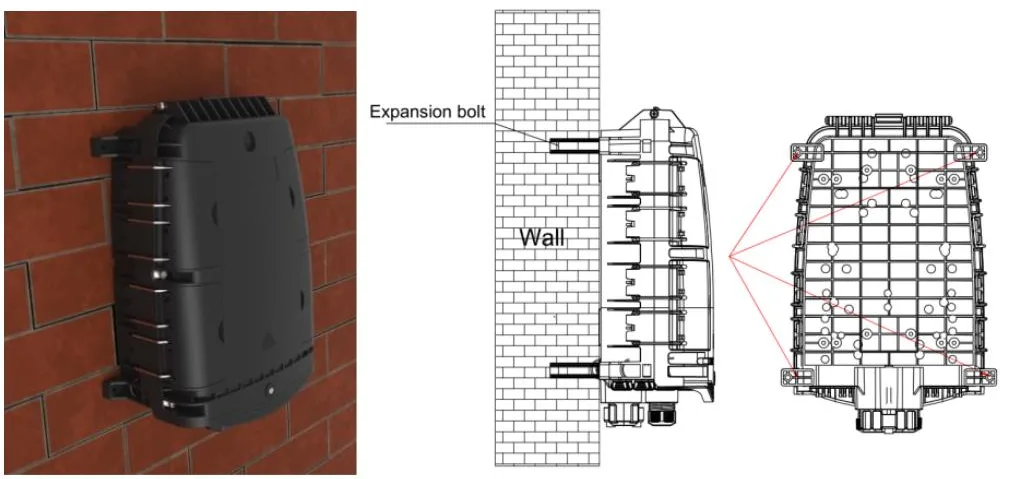

7.1 ။ Wall-Mount တပ်ဆင်ထားသည်

နံရံတွင် 4 တွင်းတူးစင်ကိုဇယား 3.1 တွင်ရှုထောင့်များအရချဲ့ထွင်ရန် pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl pl placφ7.5ကိုချထားပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16QX

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု

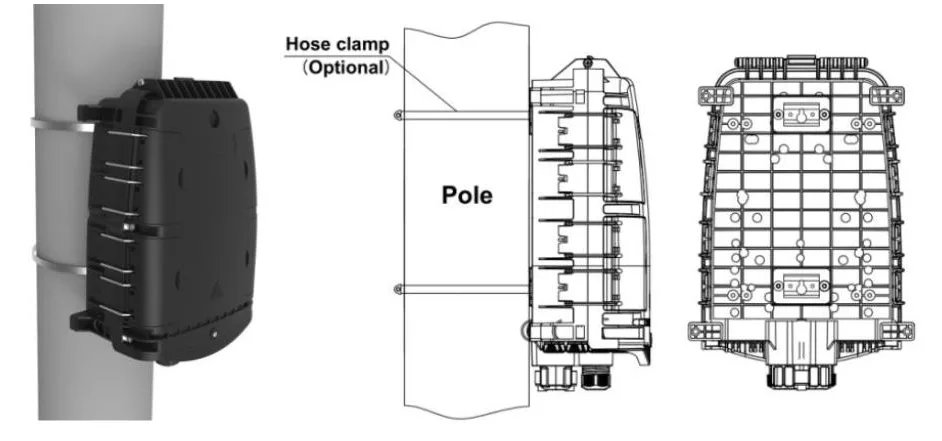

7.2 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

နောက်ကျောပန်းကန်၏ကဒ်အထိုင်မှတစ်ဆင့်ကွင်းကွင်းကိုဖြတ်ပြီးဆက်သွယ်ရေးတိုင်ပေါ်တွင်ပြင်ဆင်ပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16QX

တိုင်တပ်ဆင်ထားသည်

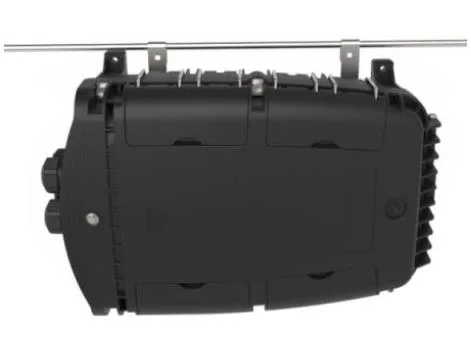

7.3 overhead ဖွဲ့စည်းပုံ

နှစ်ခုကို overhead ၏ကိုယ်ထည်ပေါ်တွင်တပ်ဆင်ထားသည့်နှစ်ခုကိုကြိုးကြိုးပေါ်တွင်ချိတ်ဆွဲထားပြီးနောက်အမှုပြတ်တောက်ခြင်းကိုတားဆီးသည်။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16QX

အဆိုပါ overhead ဖွဲ့စည်းပုံ

8 ။ ဆက်သွယ်ရေးစစ်ဆင်ရေး

8.1 ကြိုတင်ချိတ်ဆက်ထားသော adapter - A (E)

fiber connector လက်ယာရစ်၏မြှားအစိတ်အပိုင်းကိုလှည့်ပြီးဖုန်မှုန့်များကိုထုတ်ယူပါ။

Pre-connected adapter - A（ E）

fiber connector ၏မြှားသည်အထက်တွင်ရှိသည်, fiber connector ကို socket ထဲသို့ထည့်ပြီးနောက်မြှားကိုလှည့်ပါ တစ်စိတ်တစ်ပိုင်းလက်ယာရစ်။

Pre-connected adapter - A（ E）

8.2 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ခ (XL)

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

that လက်ယာရစ်တွင်သားရေ cable cable cable ကိုဖုံးအုပ်ထားပါ

Pre-connected adapter - B（XL）

8.3 ကြိုတင်ချိတ်ဆက်ထားသော adapter - c

⚫ optical fiber photormed plug ကိုတွန်းအားပေးသောအဖုံးကိုဖယ်ရှားရန်မြှား၏ ဦး ထုပ်တွင်လျှောထားသောလက်စွပ်ကိုတွန်းတင်ပါ။ မြှား၏ညွှန်ကြားချက်တွင် adapter တွင်ဖုန်မှုန့် ဦး ထုပ်ကိုထုတ်ယူရန်ခလုတ်ကိုနှိပ်ပါ။

Pre-connected adapter - C

presents plug ကိုစွဲကိုင်ထားသည်အထိ adapter bucker နှင့်အတူ adapter buckle နှင့်အတူ adapter ထိထိရောက်စေပါ။ မြေမှုန့်နှစ်ခုကိုတူညီသောနည်းဖြင့်ချိတ်ဆက်ပါ။

Pre-connected adapter - C

install လုပ်ထားသည့် prefabricated plug သည်လျှပ်စစ်လက်စွပ်ကိုထိထိရောက်ရောက်လွှတ်ပေးရန်နှင့်အဓိကခန္ဓာကိုယ်ကိုခွဲခြားရန်နောက်ပြန်ဆွဲပါ။

Pre-connected adapter - C

8.4 ကြိုတင်ချိတ်ဆက်ထားသော adapter - d

pre ချိတ်ဆက်ထားသော pre cluncted plug ကိုဖွင့်ပြီး Pre ချိတ်ဆက်ထားသော pl plug နှင့်ဖုန်မှုန့်များကိုဖွင့်ပါ။

Pre-connected adapter - D

pre ချိတ်ဆက်ထားသော plug ကို d နှင့်ချိတ်ဆက်ထားသော adapter ကိုမြှားနှင့်ချိတ်ဆက်ပါ။ ၎င်းကိုပြင်ဆင်ရန် plugwise ကိုလက်မခံရန်ချိတ်ဆက်ပါ။

Pre-connected adapter - D

8.5 ကြိုတင်ချိတ်ဆက်ထားသော adapter - အီး (က)

pre connected plug ကို anti လက်ယာရစ်ကိုဖွင့်ပြီးမောက်စ်၏လမ်းကြောင်းကိုဖုန်မှုန့်များကိုဖွင့်ပါ

Pre-connected adapter - E ( A )

pre connected plug ကိုချိတ်ဆက်ထားသည့် pl plug နှင့်ချိတ်ဆက်ထားသော adapter e ကိုမြှား၏ညွှန်ကြားချက်ဖြင့်ချိတ်ဆက်ပါ။

Pre-connected adapter - E ( A )

8.6 ကြိုတင်ချိတ်ဆက်ထားသော adapter - SC

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

⚫လက်ယာရစ်လက်ယာရစ်ပတ်ပေါ်တွင်သားရေ cable clamp ထိုင်ခုံထုပ်ကို 0 င်ပါ။

Pre-connected adapter - SC<

8.7 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ဆ

Pre-connected adapter - G

9 ။ အထုပ်

Bubble Bag, 400 * 480 မီလီမီတာ 1pc ။

1PC ပုံးသေးသေးလေးတစ်ခု, 385 * 260 * 150 မီလီမီတာ, စုစုပေါင်းအလေးချိန်သည် 3.5 ကီလိုဂရမ်ရှိသည်။

8PCs ကြီးများမြှောင်းလှနေသောပုံးတစ်ပုံး, 540 * 405 * 640 မီလီမီတာ, စုစုပေါင်းအလေးချိန်မှာ 29 ကီလိုဂရမ်ဖြစ်သည်။
