Pre-connectorized fiber optic cable ကိုဖြန့်ဖြူးရေး Box GFS-18 ဘီလီယံ

1 ။ အထွေထွေ1.1 ဖော်ပြချက် ကြိုတင်ကာကွယ်ရေး optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ, ကွန်ယက်။ထုတ်လုပ်မှုအမျိုးအစားအမျိုးခဲှခြားခြင်းgfs-18bykPre-Connective fiber optic cable distribution boxgfs-18byk ၏အသွင်အပြင် 1.2 စံချိန်စံညွှန်းများလိုက်နာရန် ထုတ်လုပ်မှုကိုစံသတ......

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

1 ။ အထွေထွေ

1.1 ဖော်ပြချက်

ကြိုတင်ကာကွယ်ရေး optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ, ကွန်ယက်။

ထုတ်လုပ်မှုအမျိုးအစား	အမျိုးခဲှခြားခြင်း
gfs-18byk	Pre-Connective fiber optic cable distribution box

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

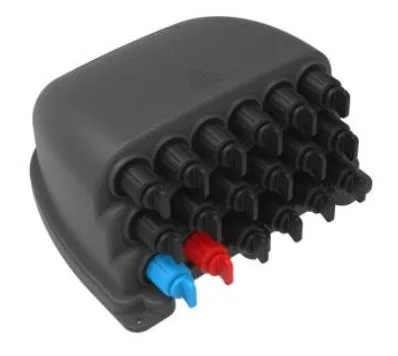

gfs-18byk ၏အသွင်အပြင်

1.2 စံချိန်စံညွှန်းများလိုက်နာရန်

ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇိုင်းရေးဆွဲခြင်း, ထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးသည်။

ကြောင်း -t g.652	တစ်ခုတည်း - mode optical fiber ၏ဝိသေသလက္ခဏာများ
IEC 60794-1-1	optical fiber cable များ - အပိုင်း 1-1: ယေဘူယျသတ်မှတ်ချက် - အထွေထွေ
IEC 60794-1-2	optical fiber cables-part 1-2: ယေဘူယျသတ်မှတ်ချက် - အခြေခံ optical cable ကိုစမ်းသပ်လုပ်ထုံးလုပ်နည်း

1.3 application များပတ်ဝန်းကျင်

အချက်	အဘိုး
စစ်ဆင်ရေးအပူချိန်	-40 ºc ~ + 65 ºc
တပ်ဆင်ခြင်းအပူချိန်	-5 ºc ~ + 40 ºc
သိုလှောင်အပူချိန်	-40ºc ~ + 65 ºc
လေထုဖိအား	70 ~ 106kpa
ဆွေမျိုးစိုထိုင်းဆ	≤93% (+ 40 ℃)

2 ။ ဝိသေသလက္ခဏာများ

1 ။ အောက်ခြေ shell ကိုနှင့်အထက်အဖုံးကို screw နှစ်ခုနှင့်အတူ fixed နေကြသည်။

2 ။ ပစ္စည်း: PP ။

3 ။ အစိုဓာတ်, ရေစိုခံ, ဖုန်မှုန့် - အထောက်အထား, anti- အိုမင်းခြင်း။

4 ။ IP68 အထိကာကွယ်မှုအဆင့်။

5 ။ အတွင်းပိုင်းကို 1x2 FBT splitter + 1x16 plc splitter တပ်ဆင်ထားသည်။

6 ။ တပ်ဆင်ခြင်းနည်းလမ်း - တိုင်တပ်ဆင်ထား,

3 ။ သတ်မှတ်ချက်များ

3.1 စက်မှုသတ်မှတ်ချက်များ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

အချက်	အသေးစိတ်အချက်အလက်	ပေြာဆို
အိမ်ရာ၏ပစ္စည်း	PP ပလပ်စတစ်ပြုပြင်မွမ်းမံ
သတ္တုဆက်စပ်ပစ္စည်းများ၏ပစ္စည်း	အရည်အသွေးမြင့်သံမဏိသံမဏိ
ပြင်ပအတိုင်းအတာ (MM)	199 * 193 * 107 မီလီမီတာ	adapter ဖယ်ထုတ်ခြင်း
အရောင်	မဲသော
installation အပေါက်အနေအထား (MM)	180 * 182
ကြိုတင် connectorized adapters အရေအတွက်	18
မေြှးနတ်	1x2 favplitter + 1x16 plc splitter
အိုင်ပီတန်း	iP68
မီးခေတာ	Ul94-HB	လိုအပ်ချက်များအရစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။
ကြားနေဆားငန်ရေမွှားစမ်းသပ်မှု (NSS)	48	လိုအပ်ချက်များအရစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

3.2 optical သတ်မှတ်ချက်များ

splitter သို့မဟုတ် pigtail	(DB)	RL (DB)	(DB)	စမ်းသပ်နည်းလမ်း
splitter သို့မဟုတ် pigtail	pigtail / splitter		ဖြန့်ဖြူး box ကို	စမ်းသပ်နည်းလမ်း
Pigtail-SC / APC-00-SM-SX (1C1F) - od0.9mm-pvc-g657a2-cable ကို အရောင် (Defaults) - ဒိုရို - 1.5 မီတာ - 1.5m	≤0.3	≥55dB	≤0.5	il: iec61300-3-4 နည်းလမ်းခ RL: iec61300-3-6 နည်းလမ်း 1
1x2 plc splitter, Scapc နှင့်အတူ သငေ်္ဘာချိတ်	≤4.0	≥55dB	≤4.2
1x4 plc splitter, Scapc နှင့်အတူ သငေ်္ဘာချိတ်	≤7.4	≥55dB	≤7.6
1x 8 plc splitter, Scapc နှင့်အတူ သငေ်္ဘာချိတ်	≤10.5	≥55dB	≤10.7
1x 16 plc splitter, Scapc နှင့်အတူ သငေ်္ဘာချိတ်	≤13.5	≥55dB	≤13.7

အထက်ပါဇယားတွင်ဖော်ပြထားသော optical parameters များကိုပုံမှန်တန်ဖိုးများနှင့်လိုအပ်ချက်များနှင့်အညီစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

4 ။ ထုတ်ကုန်ရုပ်ပုံ

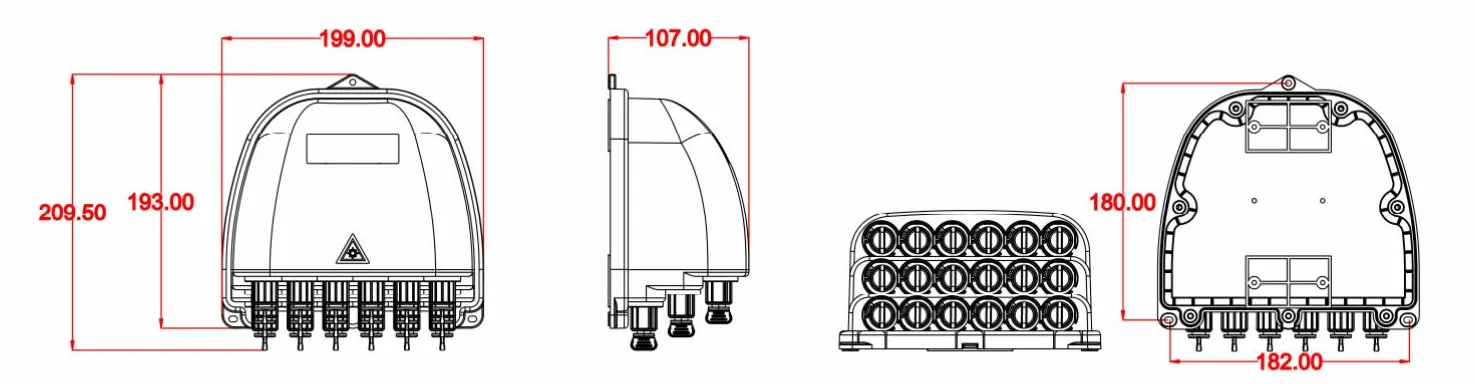

4.1 ကုန်ပစ္စည်းတိုင်းနည်းလမ်းများ -

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

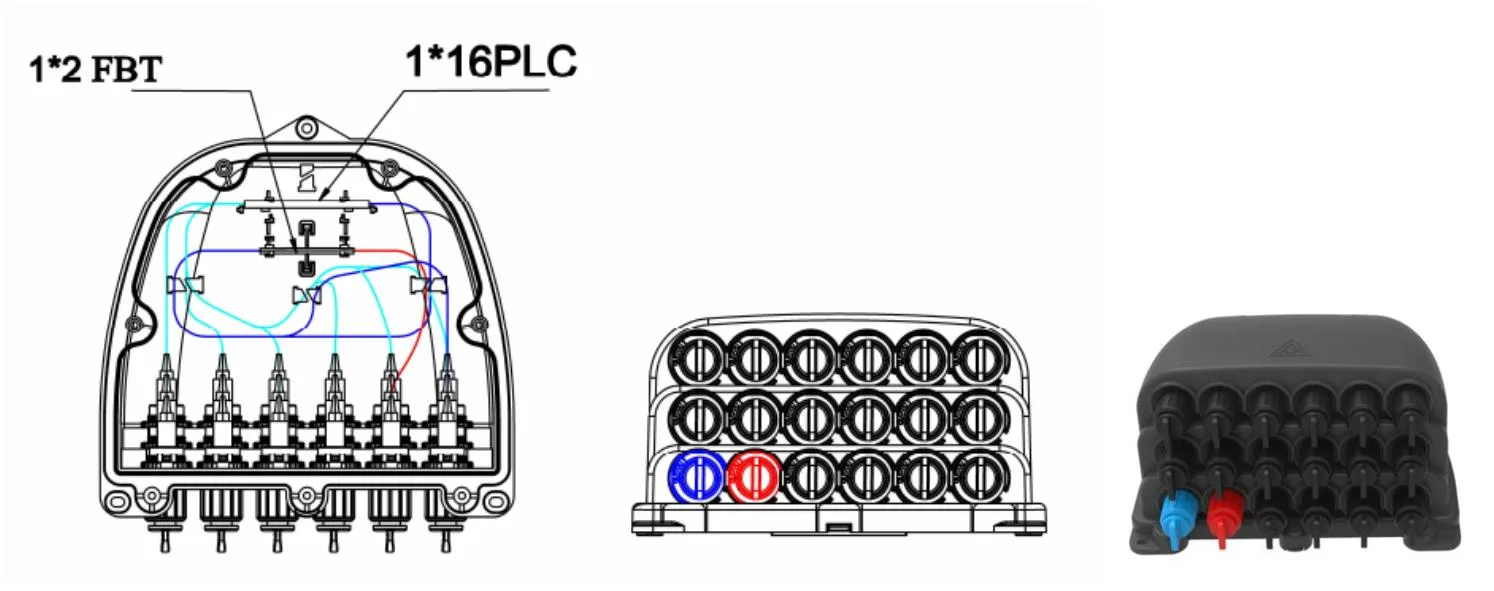

GFS-18BYK (1 * 2fBT + 1 * 16 PLC Splitter Cable နည်းလမ်းများ)

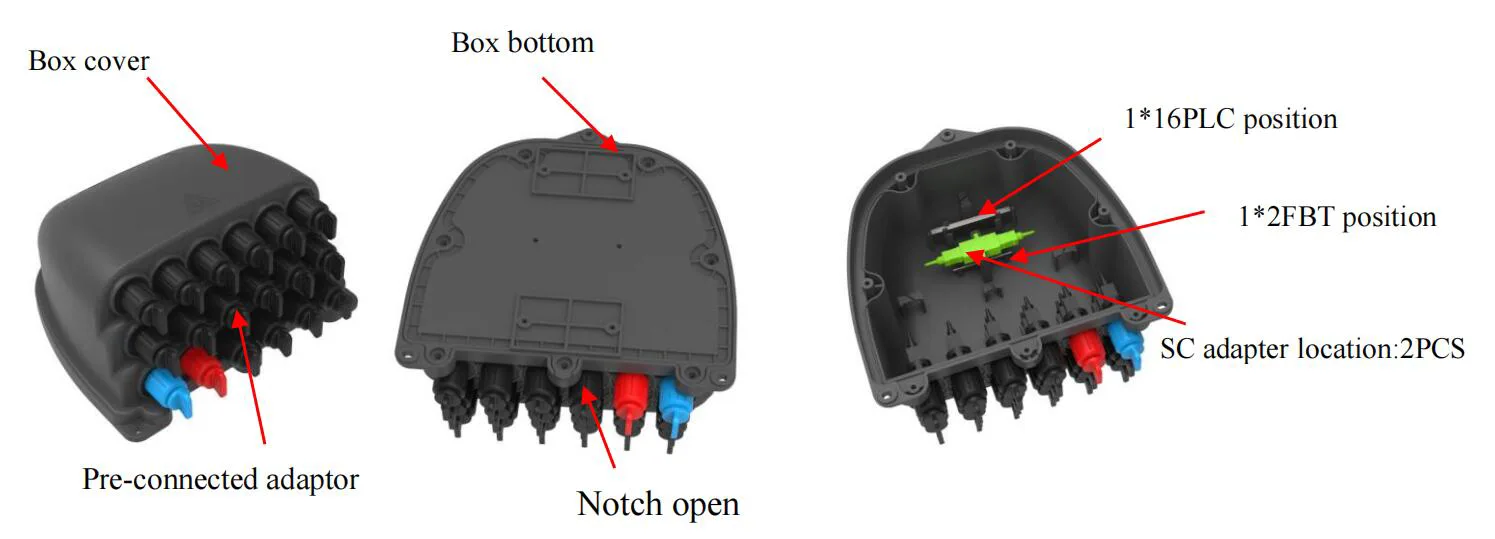

4.2 configuration ကို

4.2.1 အဓိကအစိတ်အပိုင်းများ

အမှတ်	နာမည်အမည်	တခု	အရေအတွက်	ပေြာဆို
1	box ကိုအောက်ခြေ	PCS	1
2	box ကိုအဖုံး	PCS	1
3	Pre- ချိတ်ဆက် adapter	PCS	18
4	1 * 2FBT + 1 * 16 PLC Splitter	PCS	9

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

4.2.2 ဆက်စပ်ပစ္စည်းများ

အမှတ်	နာမည်အမည်	ကိုးကားပုံ	တခု	အရေအတွက်	ပေြာဆို
1	users'anual	/	PCS	1	တွင်
2	Splitter စမ်းသပ်မှုအစီရင်ခံစာ	/	PCS	1	တွင်
3	Wall-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
4	ဝင်ရိုးစွန်း - တပ်ဆင်ကိရိယာ		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
5	Aerial-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို

5 ။ ပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

ဤထုတ်ကုန်သည် Rohs သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးညွှန်ကြားချက်နှင့်ခဲ, ဂရိတ်ယီယန်, မာကျူရီ, Hexavalent Chromium, polybrominyated biphenyl (PBB) နှင့် polybrominyl ether (pbbb) နှင့် polybrominyl ether (pbde) သည်ကန့်သတ်ချက်ထက်မကျော်လွန်ပါ။

6 ။ တပ်ဆင်ခြင်း

6.1 ။ Wall-Mount တပ်ဆင်ထားသည်

နံရံတွင် 3 တွင်းတူးစင်များရှုထောင့်နှင့်အညီတိုးချဲ့ရန် Plug φ7.5 * 40, အပေါက်များနှင့်ကိုက်ညီရန် screw နှစ်ခုကိုတပ်ဆင်ရန်သေတ္တာကိုထည့်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

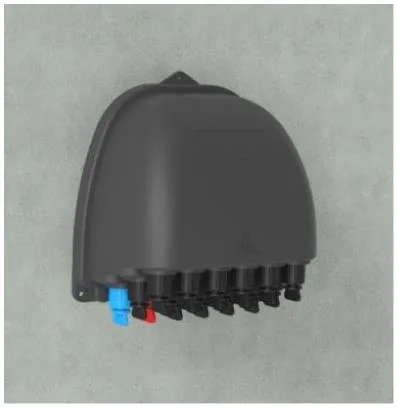

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု

6.2 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

နောက်ကျောပန်းကန်၏ကဒ်အထိုင်မှတစ်ဆင့်ကွင်းကွင်းကိုဖြတ်ပြီးဆက်သွယ်ရေးတိုင်ပေါ်တွင်ပြင်ဆင်ပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

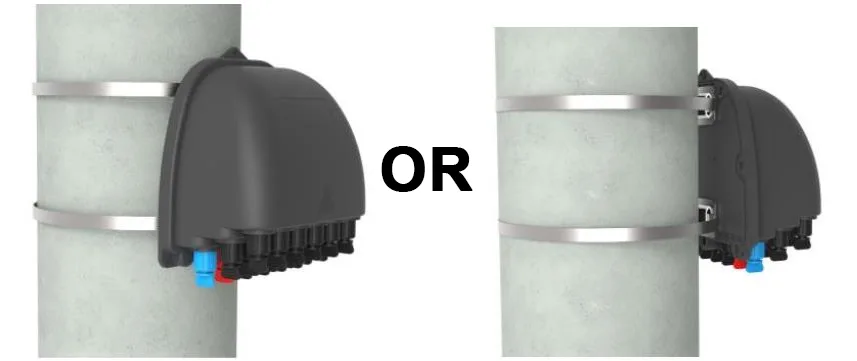

တိုင်တပ်ဆင်ထားသည်

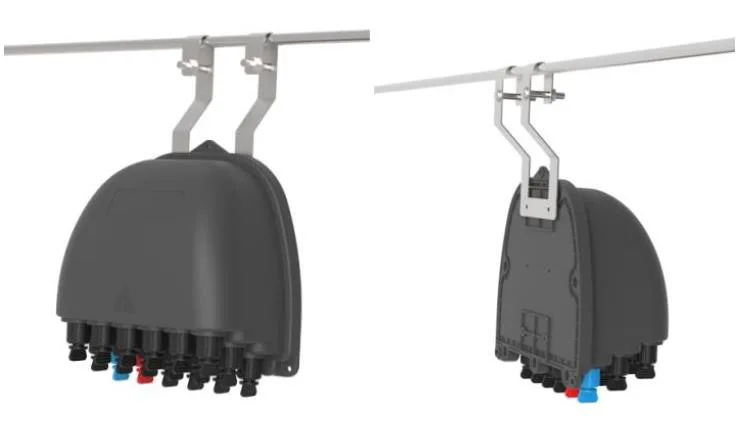

6.3 overhead ဖွဲ့စည်းပုံ

overhead ၏ 0 က်မြို့သို့တပ်ဆင်ထားသည့်နှစ်ခုကို 0 င်ရောက်စွက်ဖက်ထားသည့်ကြိုးနှင့်ချည်နှောင်ထားပြီးနောက်အမှုပြတ်တောက်ခြင်းအားတားဆီးပါ။ (ပုံ 6)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

7 ။ ဆက်သွယ်ရေးစစ်ဆင်ရေး

7.1 ကြိုတင်ချိတ်ဆက်ထားသော adapter - A (E)

fiber connector လက်ယာရစ်၏မြှားအစိတ်အပိုင်းကိုလှည့်ပြီးဖုန်မှုန့်များကိုထုတ်ယူပါ။

Pre-connected adapter - A（ E）

fiber connector ၏မြှားသည်အထက်တွင်ရှိသည်, fiber connector ကို socket ထဲသို့ထည့်ပြီးနောက်မြှားကိုလှည့်ပါ တစ်စိတ်တစ်ပိုင်းလက်ယာရစ်။

7.2 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ခ (XL)

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

that လက်ယာရစ်တွင်သားရေ cable cable cable ကိုဖုံးအုပ်ထားပါ

Pre-connected adapter - B（XL）

7.3 ကြိုတင်ချိတ်ဆက် adapter - က c

⚫ optical fiber photormed plug ကိုတွန်းအားပေးသောအဖုံးကိုဖယ်ရှားရန်မြှား၏ ဦး ထုပ်တွင်လျှောထားသောလက်စွပ်ကိုတွန်းတင်ပါ။ မြှား၏ညွှန်ကြားချက်တွင် adapter တွင်ဖုန်မှုန့် ဦး ထုပ်ကိုထုတ်ယူရန်ခလုတ်ကိုနှိပ်ပါ။

Pre-connected adapter - C

presents plug ကိုစွဲကိုင်ထားသည်အထိ adapter bucker နှင့်အတူ adapter buckle နှင့်အတူ adapter ထိထိရောက်စေပါ။ မြေမှုန့်နှစ်ခုကိုတူညီသောနည်းဖြင့်ချိတ်ဆက်ပါ။

Pre-connected adapter - C

install လုပ်ထားသည့် prefabricated plug သည်လျှပ်စစ်လက်စွပ်ကိုထိထိရောက်ရောက်လွှတ်ပေးရန်နှင့်အဓိကခန္ဓာကိုယ်ကိုခွဲခြားရန်နောက်ပြန်ဆွဲပါ။

Pre-connected adapter - C

7.4 ကြိုတင်ချိတ်ဆက် adapter - D

pre ချိတ်ဆက်ထားသော pre cluncted plug ကိုဖွင့်ပြီး Pre ချိတ်ဆက်ထားသော pl plug နှင့်ဖုန်မှုန့်များကိုဖွင့်ပါ။

Pre-connected adapter - D

pre ချိတ်ဆက်ထားသော plug ကို d နှင့်ချိတ်ဆက်ထားသော adapter ကိုမြှားနှင့်ချိတ်ဆက်ပါ။ ၎င်းကိုပြင်ဆင်ရန် plugwise ကိုလက်မခံရန်ချိတ်ဆက်ပါ။

Pre-connected adapter - D

7.5 ကြိုတင်ချိတ်ဆက်ထားသော adapter - အီး (က)

pre connected plug ကို anti လက်ယာရစ်ကိုဖွင့်ပြီးမောက်စ်၏လမ်းကြောင်းကိုဖုန်မှုန့်များကိုဖွင့်ပါ

Pre-connected adapter - E ( A )

pre connected plug ကိုချိတ်ဆက်ထားသည့် pl plug နှင့်ချိတ်ဆက်ထားသော adapter e ကိုမြှား၏ညွှန်ကြားချက်ဖြင့်ချိတ်ဆက်ပါ။

Pre-connected adapter - E ( A )

7.6 ကြိုတင်ချိတ်ဆက် adapter - SC

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

⚫လက်ယာရစ်လက်ယာရစ်ပတ်ပေါ်တွင်သားရေ cable clamp ထိုင်ခုံထုပ်ကို 0 င်ပါ။

Pre-connected adapter - SC

8 ။ အထုပ်

အချက်	ဝတ္တု	အရွယ်အစား (MM)	အရေအတွက်	စုစုပေါင်းအလေးချိန် (ကီလိုဂရမ်)
လွတ်လပ်သောထုတ်ကုန်ထုပ်ပိုး	စက်ဏူထူ	220 * 210 * 120	1	0.9
အပြင်ဘက်ထုပ်ပိုးပုံး	စက်ဏူထူ	460 * 440 * 635	20	19
မှတ်စု: Drop Cable Storage Tray မပါဘဲ
