1 ။ အထွေထွေ

1.1 ဖော်ပြချက်

Connectorized optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ,

ထုတ်လုပ်မှုအမျိုးအစား	အမျိုးခဲှခြားခြင်း
GFS-8BY &1	Pre-Connective fiber optic cable distribution box

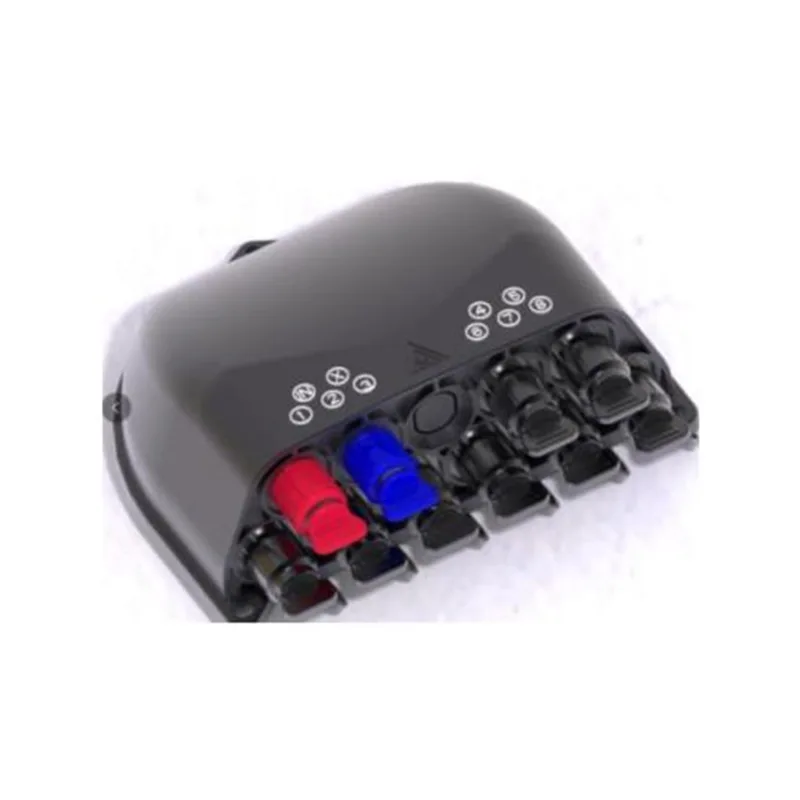

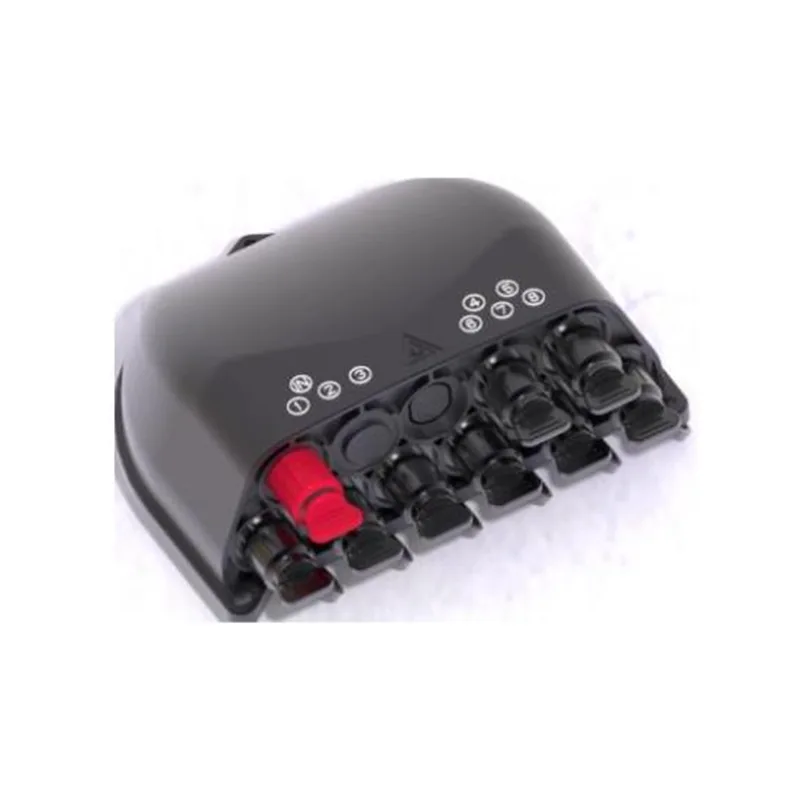

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 စံချိန်စံညွှန်းများလိုက်နာရန်

ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇိုင်းရေးဆွဲခြင်း, ထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးသည်။

ကြောင်း -t g.652	တစ်ခုတည်း - mode optical fiber ၏ဝိသေသလက္ခဏာများ
IEC 60794-1-1	optical fiber cable များ - အပိုင်း 1-1: ယေဘူယျသတ်မှတ်ချက် - အထွေထွေ
IEC 60794-1-2	optical fiber cables-part 1-2: ယေဘူယျသတ်မှတ်ချက် - အခြေခံ optical cable ကိုစမ်းသပ်လုပ်ထုံးလုပ်နည်း

1.3 application များပတ်ဝန်းကျင်

အချက်	အဘိုး
စစ်ဆင်ရေးအပူချိန်	-40 ºc ~ + 65 ºc
တပ်ဆင်ခြင်းအပူချိန်	-5 ºc ~ + 40 ºc
သိုလှောင်အပူချိန်	-40ºc ~ + 65 ºc
လေထုဖိအား	70 ~ 106kpa
ဆွေမျိုးစိုထိုင်းဆ	≤93% (+ 40 ℃)

2 ။ ဝိသေသလက္ခဏာများ

1 ။ အောက်ခြေ shell နှင့်အထက်အဖုံးများကို hot detachable မဟုတ်သော Hot Plate ဂုံဖြင့်ဂဟေများများကိုတွေ့ရသည်။

2 ။ ပစ္စည်း: PP ။

3 ။ အစိုဓာတ်, ရေစိုခံ, ဖုန်မှုန့် - အထောက်အထား, anti- အိုမင်းခြင်း။

4 ။ IP68 အထိကာကွယ်မှုအဆင့်။

5 ။ အတွင်းပိုင်းကို 1x2 FBT splitter + 1x8 plc splitter သို့မဟုတ် 1x8 plc splitter တပ်ဆင်ထားသည်။

6 ။ တပ်ဆင်ခြင်းနည်းလမ်း - တိုင်တပ်ဆင်ထား,

7 ။ ၎င်းသည်မီတာ 5 မီလီမီတာပတ် 0 န်းကျင်ကိုမီတာ 30 သိုလှောင်မှုနှင့်တွေ့ဆုံရန် Drop Cable Storage Tray တပ်ဆင်ထားနိုင်သည်။

3 ။ သတ်မှတ်ချက်များ

3.1 စက်မှုသတ်မှတ်ချက်များ

အချက်	အသေးစိတ်အချက်အလက်	ပေြာဆို
အိမ်ရာ၏ပစ္စည်း	PP ပလပ်စတစ်ပြုပြင်မွမ်းမံ
သတ္တုဆက်စပ်ပစ္စည်းများ၏ပစ္စည်း	အရည်အသွေးမြင့်သံမဏိသံမဏိ

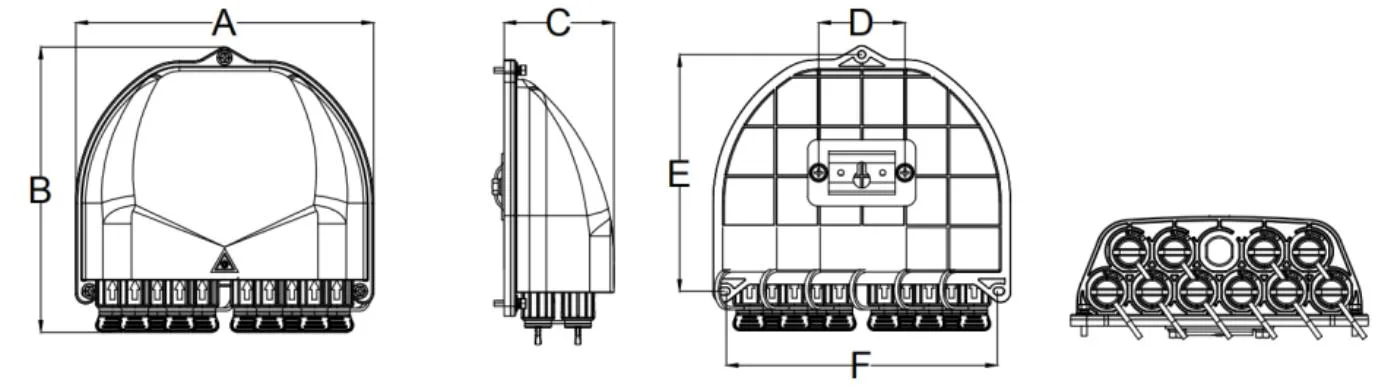

ပြင်ပအတိုင်းအတာ (MM)	171 * 179 * 66mm	a * b * c
အရောင်	မဲသော
installation အပေါက်အနေအထား (MM)	52 * 142 * 165	D * အီး * f
ကြိုတင် connectorized adapters အရေအတွက်	10	GFS-8by (1 အနီရောင်, 1 အပြာ, 8 အနက်ရောင်)
ကြိုတင် connectorized adapters အရေအတွက်	9	GFS-8BER-1 (1 အနီရောင်, 8 အနက်ရောင်)
မေြှးနတ်	1x2 favplitter + 1x8 plc splitter	GFS-8BOY, 1x2 FBT splitter ၏ပုံမှန်အချိုးသည် 70% / 30% ဖြစ်သည်။
မေြှးနတ်	1x8 plc splitter	gfs-8by-1
အိုင်ပီတန်း	iP68
မီးခေတာ	Ul94-HB	လိုအပ်ချက်များအရစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။
ကြားနေဆားငန်ရေမွှားစမ်းသပ်မှု (NSS)	48	လိုအပ်ချက်များအရစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4 ။ configuration ကို

အဓိက optical parameters တွေကို

ပုံစံ	မေြှးနတ်	(DB)		RL (DB)	(DB)	စမ်းသပ်နည်းလမ်း
ပုံစံ	မေြှးနတ်	မေြှးနတ်			ဖြန့်ဖြူး box ကို	စမ်းသပ်နည်းလမ်း
gfs-8by	1 * 2 FBT (90/10) + 1 * 8 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (90%)	≤8.3	≥55dB	≤1.03	il: IEC61300-3-4 နည်းလမ်းခ rl: iec61300-3-6 နည်းလမ်း 1
		1 * 2 FBT (10%) + 1 * 8 plc	≤21.7	≥55dB	≤21.9
	1 * 2 FBT (80/20) + 1 * 8 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (80%)	≤1.4	≥55dB	≤1.6
		1 * 2 FBT (20%) + 1 * 8 plc	≤18.3	≥55dB	≤18.5
	1 * 2 FBT (70/30) + 1 * 8 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (70%)	≤2.1	≥55dB	≤2.3
		1 * 2 FBT (30%) + 1 * 8 plc	≤16.5	≥55dB	≤16.7
	1 * 2 FBT (60/40) + 1 * 8 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (60%)	≤2.8	≥55dB	≤3.0
		1 * 2 FBT (40%) + 1 * 8 plc	≤15.2	≥55dB	≤15.4
	1 * 2 FBT (50/50) + 1 * 8 plc splitter, Scapc Connector နှင့်အတူ	1 * 2 FBT (50%)	≤3.8	≥55dB	≤4.0
		1 * 2 FBT (50%) + 1 * 8 plc	≤14.3	≥55dB	≤14.5
gfs-8by-1	1x8 plc splitter, Scapc Connector နှင့်အတူ	1 * 8 plc	≤10.5	≥55dB	≤10.7

အထက်ပါဇယားတွင်ဖော်ပြထားသော optical parameters များကိုပုံမှန်တန်ဖိုးများနှင့်လိုအပ်ချက်များနှင့်အညီစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

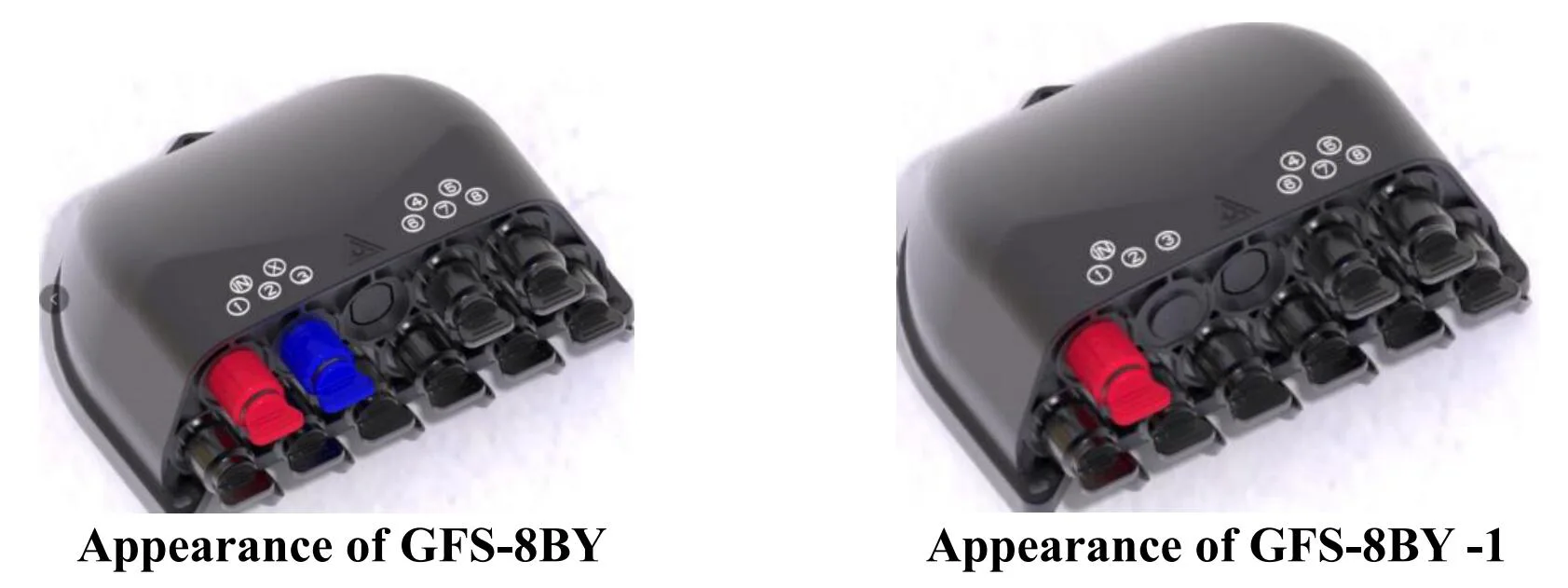

5 ။ ထုတ်ကုန်ရုပ်ပုံ

5.1 ကုန်ပစ္စည်းတိုင်းနည်းလမ်းများ -

ထိပ်ပေါ်မှာ Plc, အောက်ခြေရှိ FBT

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

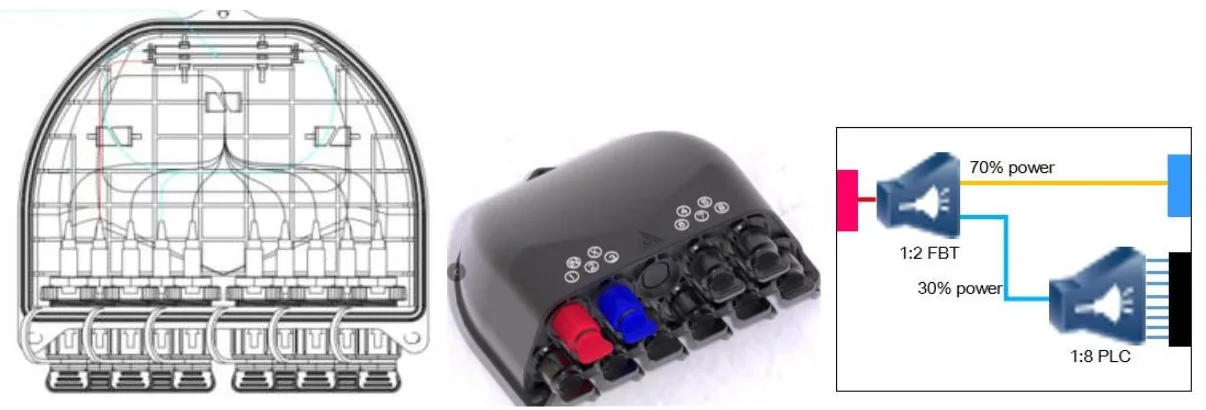

GFS-8BY (1 * 2 FBT + 1 * 8 plc splitter cable နည်းလမ်းများ)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

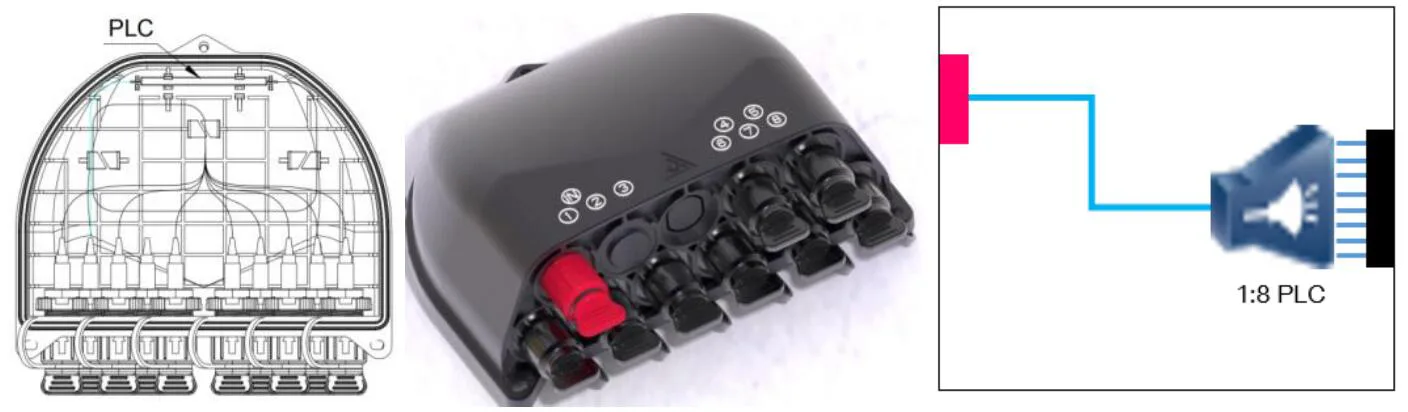

GFS-8BER-1 (1 * 8 PLC Splitter Cable နည်းလမ်းများ)

5.2 configuration

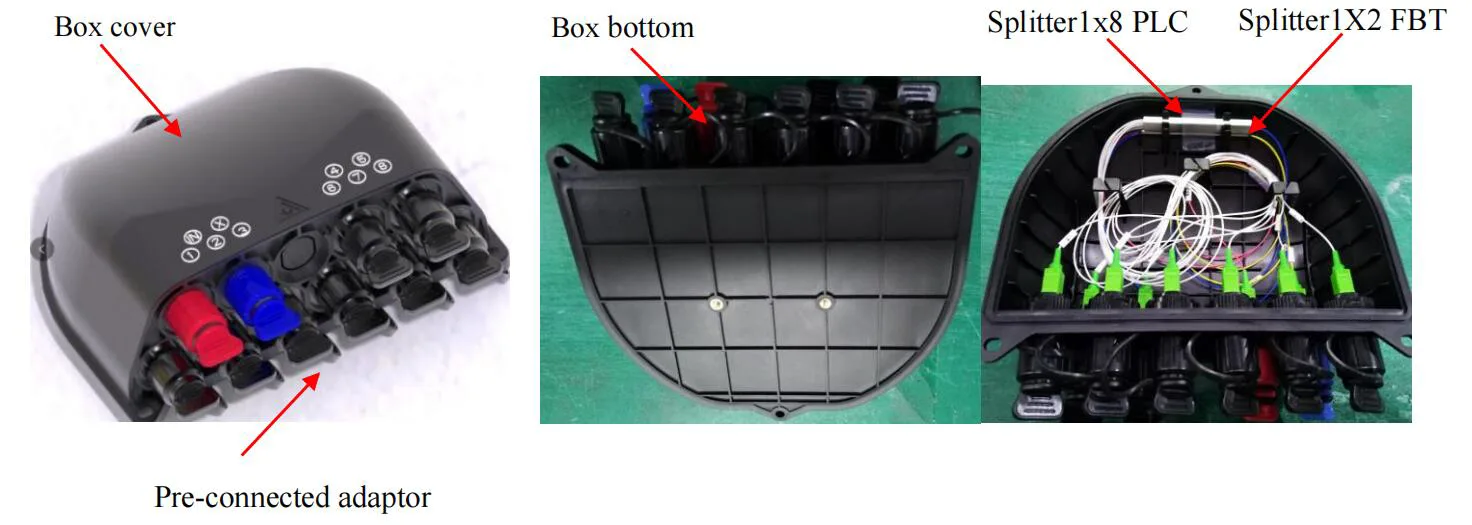

5.2.1 အဓိကအစိတ်အပိုင်းများ

အမှတ်	နာမည်အမည်	တခု	အရေအတွက်	ပေြာဆို
1	box ကိုအောက်ခြေ	PCS	1
2	box ကိုအဖုံး	PCS	1
3	Pre- ချိတ်ဆက် adapter	PCS	10	gfs-8by
4	Pre- ချိတ်ဆက် adapter	PCS	9	gfs-8by-1
5	splitter1x2 fabt	PCS	1	GFS-8BY တွင်သာတပ်ဆင်ထားသည်
6	splitter1x8 plc	PCS	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

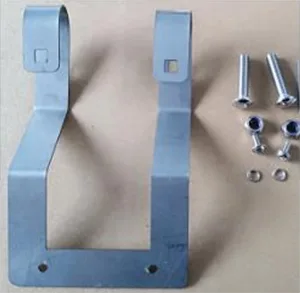

5.2.2 ဆက်စပ်ပစ္စည်းများ

အမှတ်	နာမည်အမည်	ကိုးကားပုံ	တခု	အရေအတွက်	ပေြာဆို
1	users'anual	/	PCS	1	တွင်
2	Splitter စမ်းသပ်မှုအစီရင်ခံစာ	/	PCS	1	တွင်

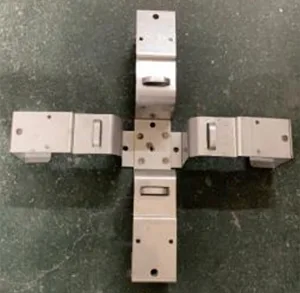

3	Wall-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့အဖြစ် optional ကို တောင်းပန်ချက်

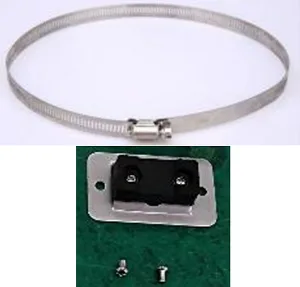

4	ဝင်ရိုးစွန်း - တပ်ဆင်ကိရိယာ		အစုံ	1	ဖောက်သည်ရဲ့အဖြစ် optional ကို တောင်းပန်ချက်
4	ဝင်ရိုးစွန်း - တပ်ဆင်ကိရိယာ		အစုံ	1	ဖောက်သည်ရဲ့အဖြစ် optional ကို တောင်းပန်ချက်
5	Aerial-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့အဖြစ် optional ကို တောင်းပန်ချက်

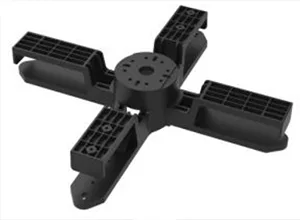

6	Cable ကို Drop သိုလှောင်ခြင်းဗန်း		အစုံ	1	ဖောက်သည်ရဲ့အဖြစ် optional ကို တောင်းပန်ချက်
7	Cable ကို Drop သိုလှောင်ခြင်းဗန်း		အစုံ	1	ဖောက်သည်ရဲ့အဖြစ် optional ကို တောင်းပန်ချက်

6 ။ ပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

ဤထုတ်ကုန်သည် Rohs သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးညွှန်ကြားချက်နှင့်ခဲ, ဂရိတ်ယီယန်, မာကျူရီ, Hexavalent Chromium, polybrominyated biphenyl (PBB) နှင့် polybrominyl ether (pbbb) နှင့် polybrominyl ether (pbde) သည်ကန့်သတ်ချက်ထက်မကျော်လွန်ပါ။

7 ။ တပ်ဆင်ခြင်း

7.1 ။ Wall-Mount တပ်ဆင်ထားသည်

နံရံတွင် 3 တွင်းတူးစင်များရှုထောင့်နှင့်အညီတိုးချဲ့ရန် Plug φ7.5 * 40, အပေါက်များနှင့်ကိုက်ညီရန် screw နှစ်ခုကိုတပ်ဆင်ရန်သေတ္တာကိုထည့်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု

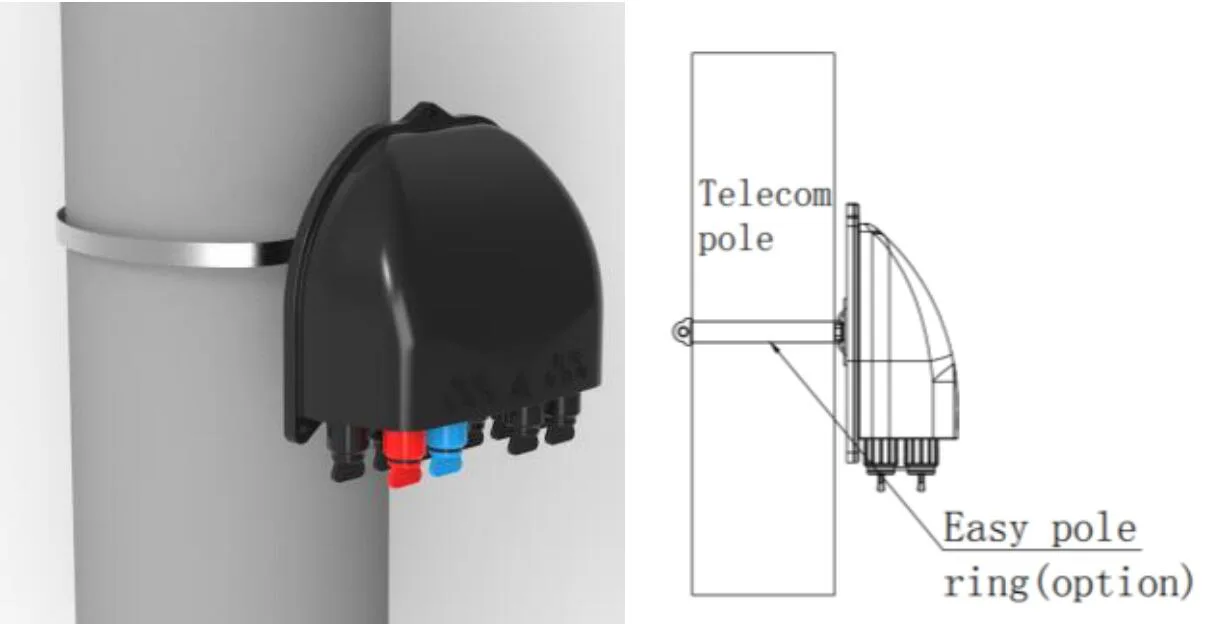

7.2 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

နောက်ကျောပန်းကန်၏ကဒ်အထိုင်မှတစ်ဆင့်ကွင်းကွင်းကိုဖြတ်ပြီးဆက်သွယ်ရေးတိုင်ပေါ်တွင်ပြင်ဆင်ပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

တိုင်တပ်ဆင်ထားသည်

7.3 ။ Wall-Mounted installation (drop cable storage tray ဖြင့်)

Drop Cable Storage Tray Mounting Hole ၏ရှုထောင့်အရနံရံတွင် 4 တွင်းတူးစင်ကြယ်သော Plug φ 8 * 40, တွင်းများနှင့်ကိုက်ညီရန် box ကိုထားပါ အဆိုပါ screw နှစ်ခုနှင့်အတူ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု (Drop Cable Storage Tray ဖြင့်)

7.4 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားသောတပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

သံမဏိခါးပတ်ကို ဖြတ်. Cable Storage Tray ၏ကဒ်အထိုင်မှ ဖြတ်. တိုင်ကိုထိထိချိတ်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

ဝင်ရိုးစွန်းတပ်ဆင်ထားသောတပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

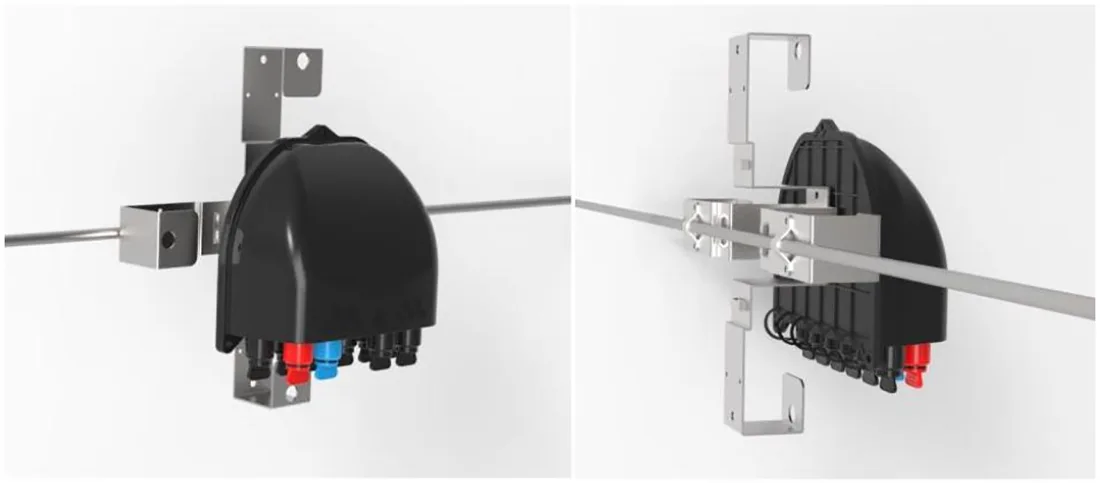

7.5 ။ Aerial-mount တပ်ဆင်ထားသည့်တပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

Messenger သို့ဖြန့်ဝေသေတ္တာများကိုပြုပြင်ရန်သတ္တုပြားသေးသေးလေးကိုသုံးပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Aerial-mount တပ်ဆင်ထားသည့်တပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

8 ။ ဆက်သွယ်ရေးစစ်ဆင်ရေး

8.1 ကြိုတင်ချိတ်ဆက်ထားသော adapter - A (E)

fiber connector လက်ယာရစ်၏မြှားအစိတ်အပိုင်းကိုလှည့်ပြီးဖုန်မှုန့်များကိုထုတ်ယူပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

fiber connector ၏မြှားသည်အထက်တွင်ရှိသည်, fiber connector ကို socket ထဲသို့ထည့်ပြီးနောက်မြှားကိုလှည့်ပါ တစ်စိတ်တစ်ပိုင်းလက်ယာရစ်။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ခ (XL)

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

that လက်ယာရစ်တွင်သားရေ cable cable cable ကိုဖုံးအုပ်ထားပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 ကြိုတင်ချိတ်ဆက်ထားသော adapter - c

⚫ optical fiber photormed plug ကိုတွန်းအားပေးသောအဖုံးကိုဖယ်ရှားရန်မြှား၏ ဦး ထုပ်တွင်လျှောထားသောလက်စွပ်ကိုတွန်းတင်ပါ။ မြှား၏ညွှန်ကြားချက်တွင် adapter တွင်ဖုန်မှုန့် ဦး ထုပ်ကိုထုတ်ယူရန်ခလုတ်ကိုနှိပ်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

presents plug ကိုစွဲကိုင်ထားသည်အထိ adapter bucker နှင့်အတူ adapter buckle နှင့်အတူ adapter ထိထိရောက်စေပါ။ မြေမှုန့်နှစ်ခုကိုတူညီသောနည်းဖြင့်ချိတ်ဆက်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

install လုပ်ထားသည့် prefabricated plug သည်လျှပ်စစ်လက်စွပ်ကိုထိထိရောက်ရောက်လွှတ်ပေးရန်နှင့်အဓိကခန္ဓာကိုယ်ကိုခွဲခြားရန်နောက်ပြန်ဆွဲပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 ကြိုတင်ချိတ်ဆက်ထားသော adapter - d

pre ချိတ်ဆက်ထားသော pre cluncted plug ကိုဖွင့်ပြီး Pre ချိတ်ဆက်ထားသော pl plug နှင့်ဖုန်မှုန့်များကိုဖွင့်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

pre ချိတ်ဆက်ထားသော plug ကို d နှင့်ချိတ်ဆက်ထားသော adapter ကိုမြှားနှင့်ချိတ်ဆက်ပါ။ ၎င်းကိုပြင်ဆင်ရန် plugwise ကိုလက်မခံရန်ချိတ်ဆက်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 ကြိုတင်ချိတ်ဆက်ထားသော adapter - အီး (က)

pre connected plug ကို anti လက်ယာရစ်ကိုဖွင့်ပြီးမောက်စ်၏လမ်းကြောင်းကိုဖုန်မှုန့်များကိုဖွင့်ပါ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

pre connected plug ကိုချိတ်ဆက်ထားသည့် pl plug နှင့်ချိတ်ဆက်ထားသော adapter e ကိုမြှား၏ညွှန်ကြားချက်ဖြင့်ချိတ်ဆက်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 Pre- ချိတ်ဆက် adapter -f

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

⚫လက်ယာရစ်လက်ယာရစ်ပတ်ပေါ်တွင်သားရေ cable clamp ထိုင်ခုံထုပ်ကို 0 င်ပါ။

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9 ။ အထုပ်

အချက်	ဝတ္တု	အရွယ်အစား (MM)	အရေအတွက်	စုစုပေါင်းအလေးချိန် (ကီလိုဂရမ်)
လွတ်လပ်သောထုတ်ကုန်ထုပ်ပိုး	စက်ဏူထူ	195x195x95	1	0.7
အပြင်ဘက်ထုပ်ပိုးပုံး	စက်ဏူထူ	810x410x510	40	28.1
မှတ်စု: Drop Cable Storage Tray မပါဘဲ
