Pre-connectorized fiber optic cable cable ဖြန့်ဖြူး box Gfs-8sx

1 ။ အထွေထွေ

1.1 ဖော်ပြချက်

Connectorized optical ဖြန့်ဖြူးခြင်းအကွက်သည်အဆင့်မြင့် fttx ကွန်ယက်ဖြန့်ဖြူးသည့်ကိရိယာများ,

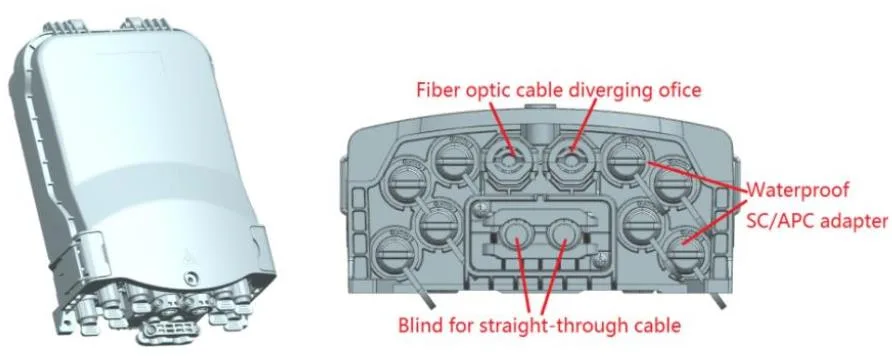

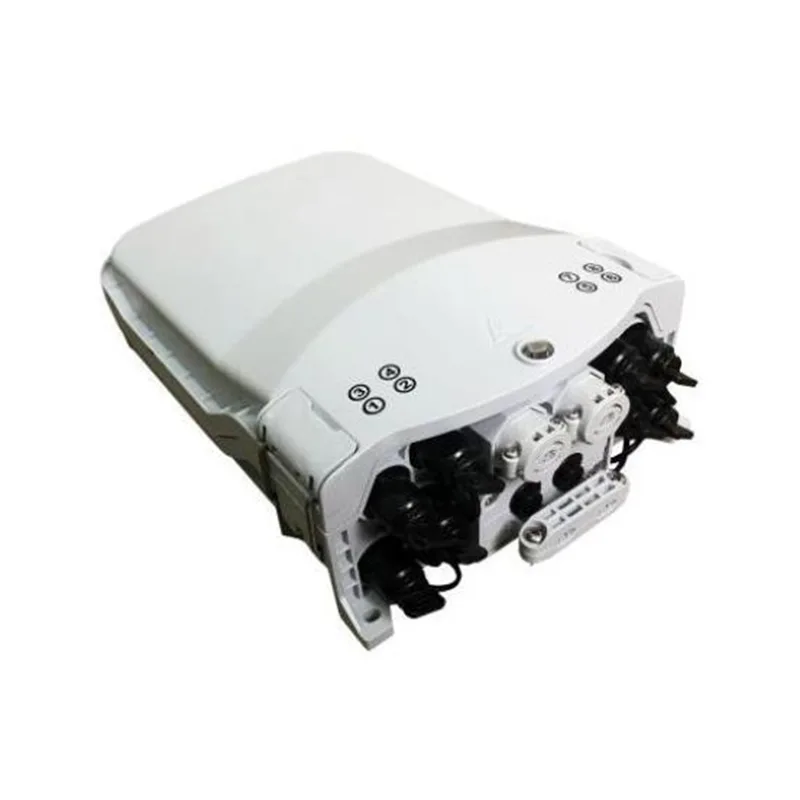

GFS-8SX ၏အသွင်အပြင်

1.2 စံချိန်စံညွှန်းများလိုက်နာရန်

ထုတ်လုပ်မှုကိုစံသတ်မှတ်ချက်များအရဒီဇိုင်းရေးဆွဲခြင်း, ထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးသည်။

1.3 application များပတ်ဝန်းကျင်

2 ။ ဝိသေသလက္ခဏာများ

1 ။ အဆင့်မြင့်ဖွဲ့စည်းပုံဒီဇိုင်း, လွယ်ကူသောလည်ပတ်မှုနှင့်ကျိုးကြောင်းဆီလျော်လမ်းကြောင်း။

2 ။ ပစ္စည်း: PC + ABS ။

3 ။ အစိုဓာတ်, ရေစိုခံ, ဖုန်မှုန့် - အထောက်အထား, anti- အိုမင်းခြင်း။

4 ။ IP65 အထိကာကွယ်မှုအဆင့်။

5 ။ 1 ဘဲဥပုံ ovalic cable entry, ဌာနခွဲ optical cable ကို entries တွေကိုနှင့်အကြိုချိတ်ဆက်ထားသော advers များနှင့် 8 ကြိုတင်ချိတ်ဆက်ထားသော advents 8 ။

6 ။ အမျိုးမျိုးသော splice trays အမျိုးအစားများကိုရရှိနိုင်ပါသည်။

7 ။ တပ်ဆင်ခြင်းနည်းလမ်း - တိုင်တပ်ဆင်ထားသော,

8 ။ ၎င်းသည်မီတာ 5 မီလီမီတာပတ် 0 န်းကျင် 5 မီလီမီတာပတ် 0 န်းကျင်သိုလှောင်မှုနှင့်တွေ့ဆုံရန် Drop Cable Storage Tray ဖြင့်တပ်ဆင်ထားသည်။

3 ။ သတ်မှတ်ချက်များ

3.1 စက်မှုသတ်မှတ်ချက်များ

4 ။ configuration ကို

အဓိက optical parameters တွေကို

အထက်ပါဇယားတွင်ဖော်ပြထားသော optical parameters များကိုပုံမှန်တန်ဖိုးများနှင့်လိုအပ်ချက်များနှင့်အညီစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

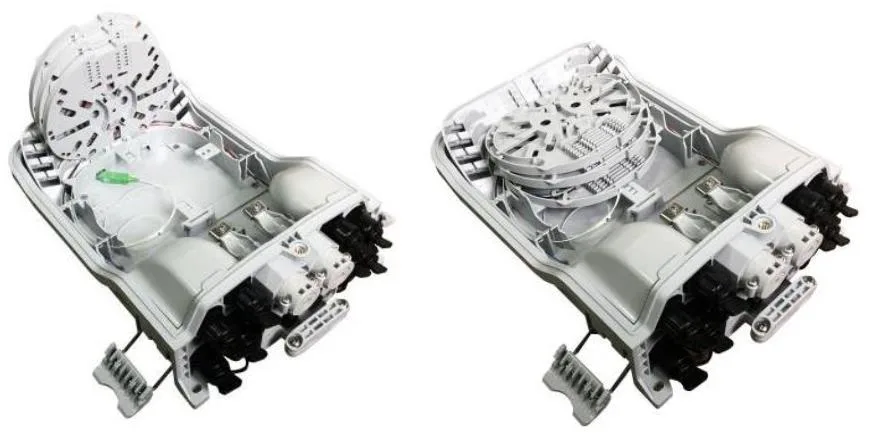

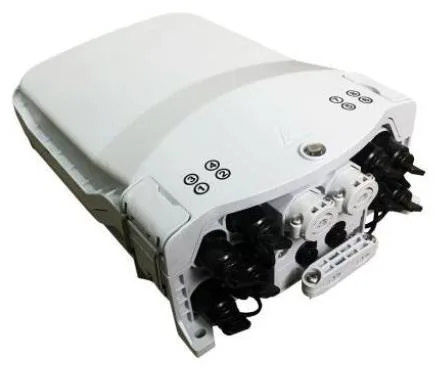

5 ။ ထုတ်ကုန်ရုပ်ပုံ

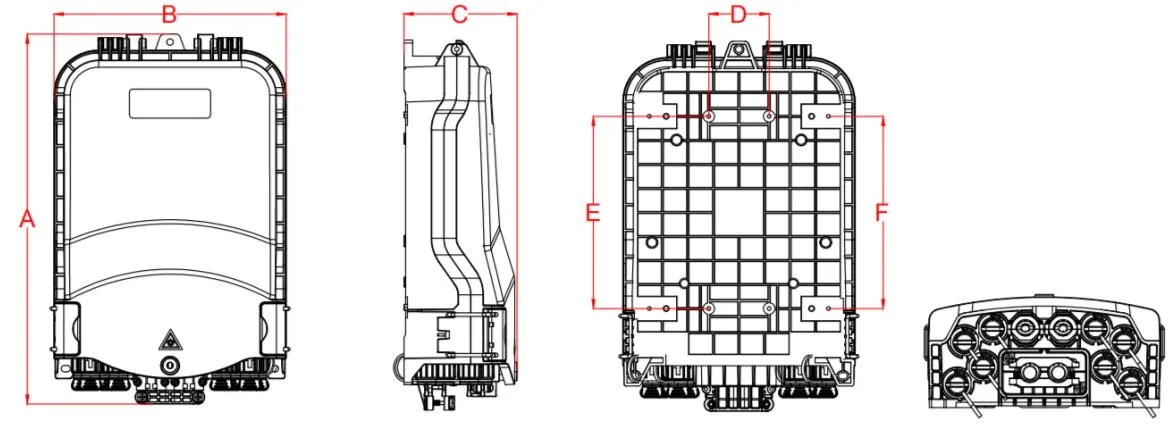

5.1 ကုန်ပစ္စည်းတိုင်းနည်းလမ်းများ -

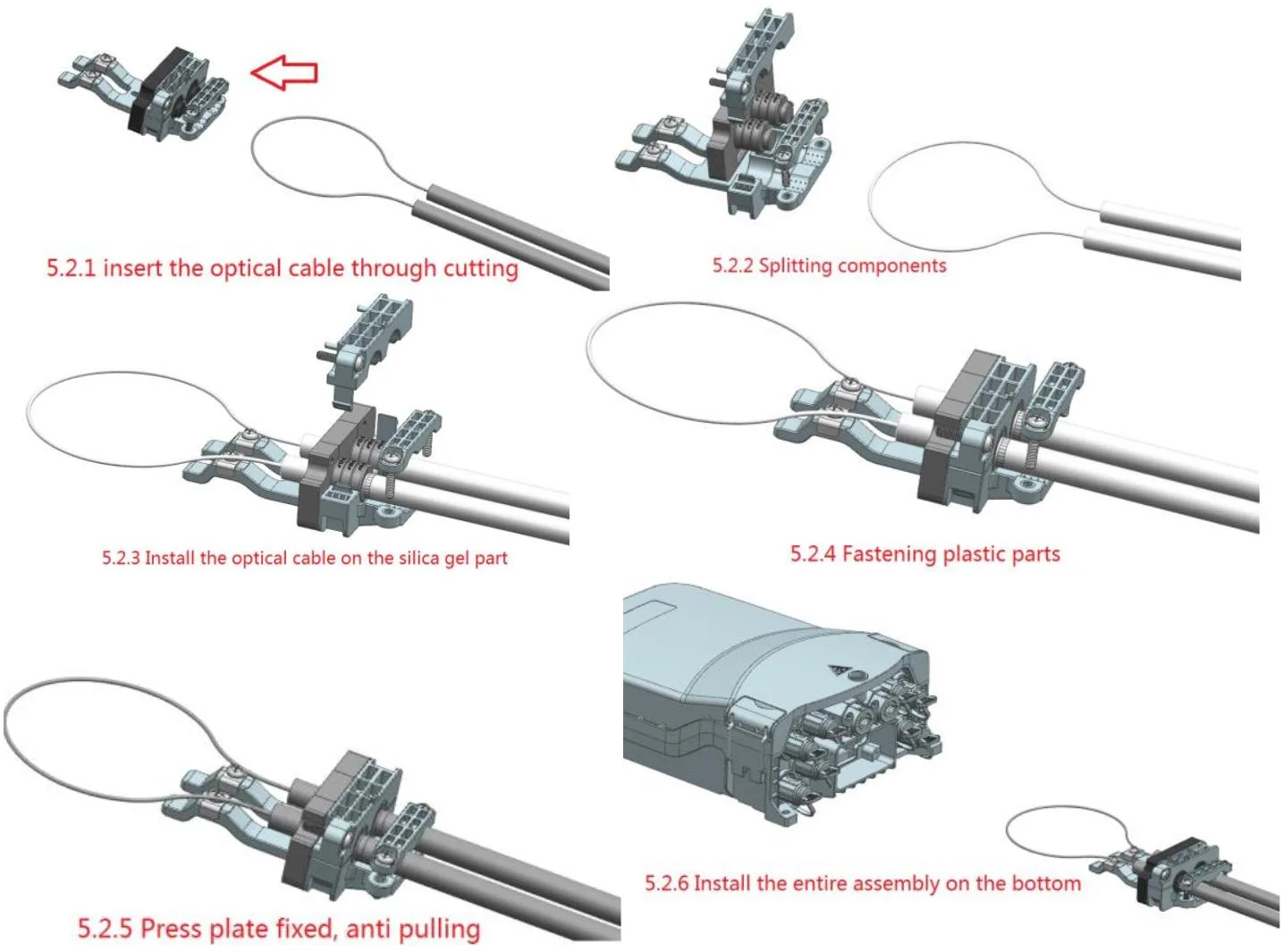

5.2 configuration

မြန်မြန်ဆန်ဆန်တပ်ဆင်ခြင်း, အစွန်အဖျားကိုမြန်ဆန်စွာဖြင့်မြန်ဆန်သော optical cable ကိုတံဆိပ်ခတ်ခြင်း။

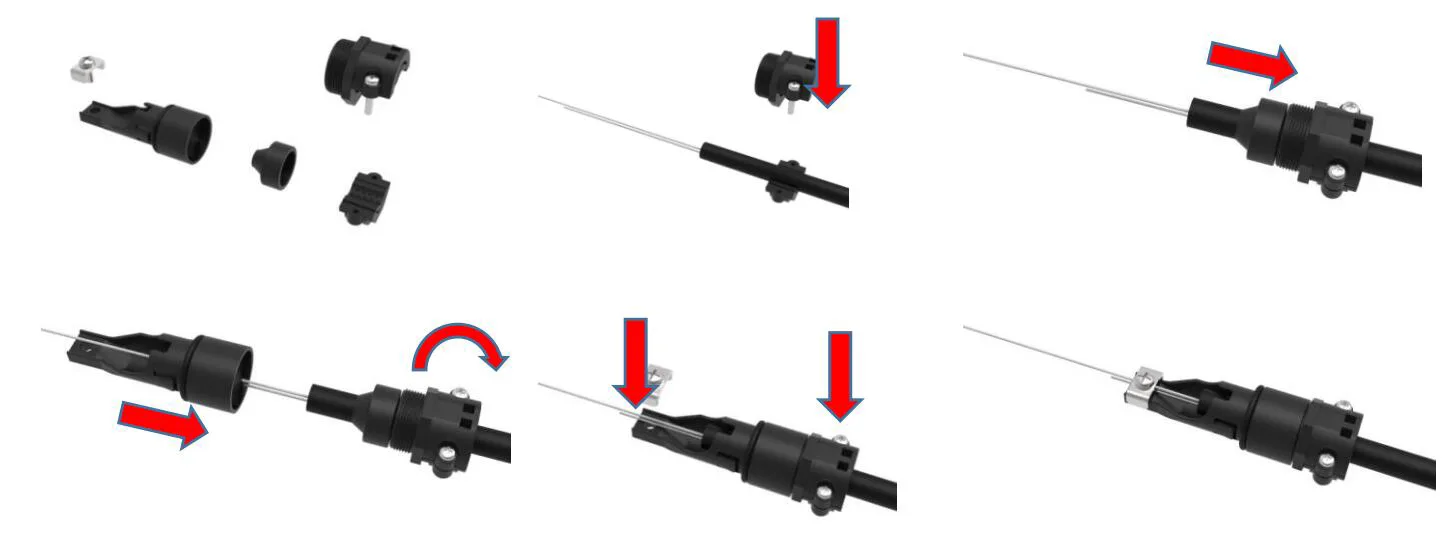

5.3 Fiber Optic Cable BIFURCation

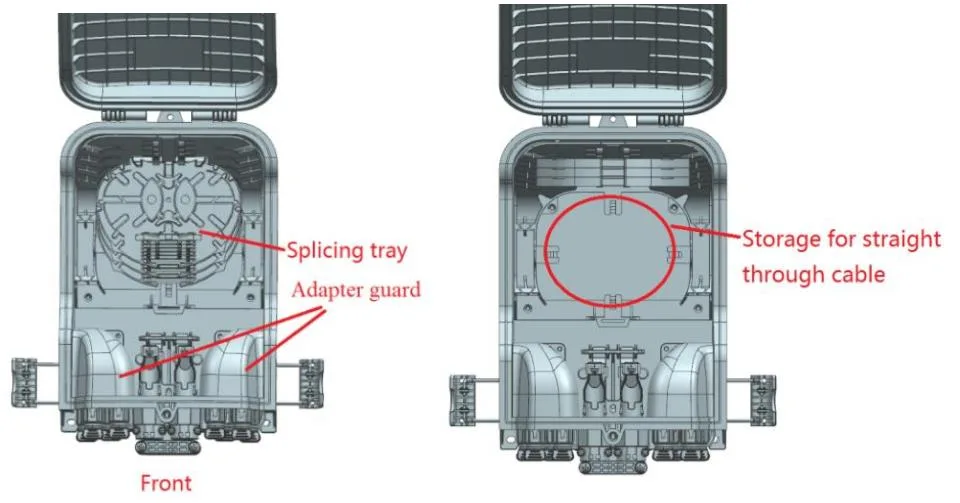

5.4 ထုတ်ကုန် cable နည်းလမ်းများ

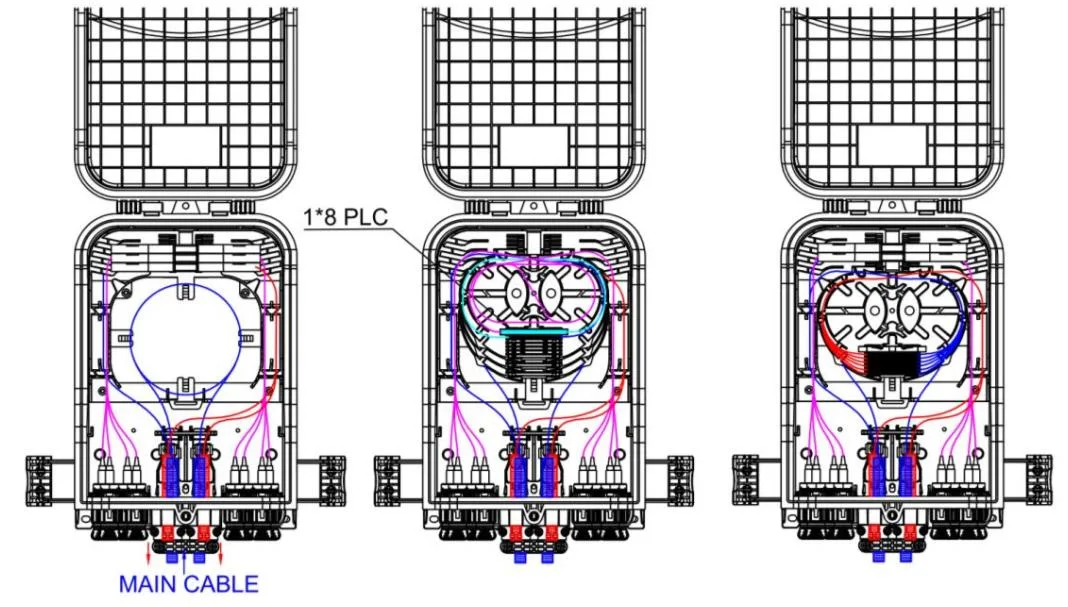

GFS-8SX routing dragram

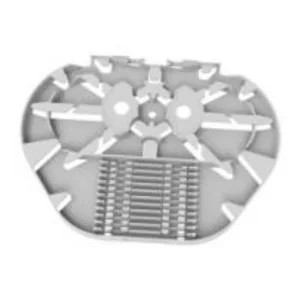

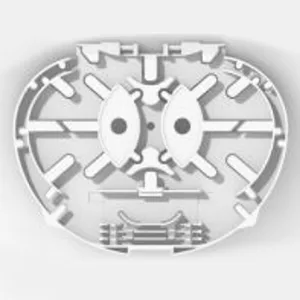

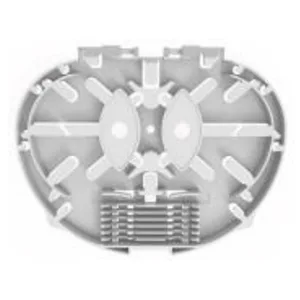

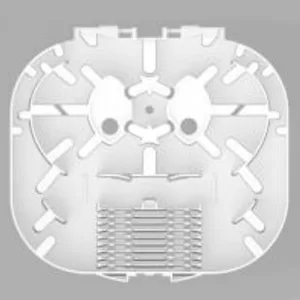

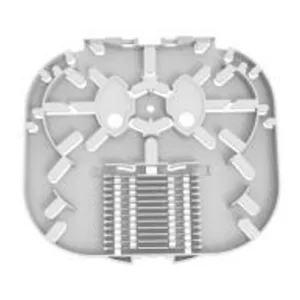

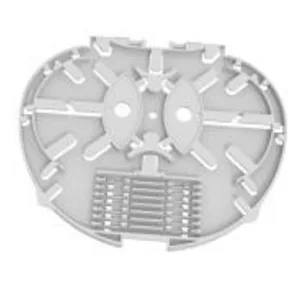

5.5 splicing ဗန်း

အချက်	tray a splicing	tray ခ splicing	Splitter tray A-1
အရွယ်အစား (H *) W * D, MM)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
အသားတင်အလေးချိန် (ကီလိုဂရမ်)	0.021	0.015	0.021
ရုပ်ပုံ
အရောင်	ral7035	ral7035	ral7035
ဝတ္တု	PC + ABS	PC + ABS	PC + ABS
ဗန်း (cores) ၏စွမ်းရည် splicing	12 (အပူကျလွယ်သောအကာအကွယ်လက်ရှည်၏ 2 အလွှာ 2 ခု)	8 (အပူကျလွယ်သောအကာအကွယ်လက်တိုအင်္ကျီ)	6 (အပူ, အကာအကွယ်အပေါ်အကာအကွယ်လက်အင်္ကျီ)
ဗန်း (PCS) ၏ splitter စွမ်းရည်	1 (Plc 1X2, 1x4, 1x8, 0.9mm ဖိုင်ဘာ, 60x7x4mm)	/	1 (plc 1x16, 0.9mm fiber, 60x12x4mm)
အများဆုံး (PC များ)	4	8	4
ပုံမှန် (PCS)	1	/	/

မှတ်ချက် -

1 ။ အထက်ပါဗန်းများသည်လိုအပ်ချက်နှင့်အညီရောနှောနိုင်သည်။

2 ။ Configuration စည်းမျဉ်းများ - 1A = 2B = 2C = 1D = 1e

3. ဖိုင်ဘာ discs များ၏အမျိုးအစားများသည်အဆက်မပြတ်တိုးပွားလာသည်

အချက်	tray ကို c splicing	splicing ဗန်း d	ဗန်းအီး splicing	splicing tray e-1
အရွယ်အစား (H *) W * D, MM)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
အသားတင်အလေးချိန် (ကီလိုဂရမ်)	0.018	0.024	0.033	0.033
ရုပ်ပုံ
အရောင်	ral7035	ral7035	ral7035	ral7035
ဝတ္တု	PC + ABS	PC + ABS	PC + ABS	PC + ABS
ဗန်း (cores) ၏စွမ်းရည် splicing	12 (အပူ, အကာအကွယ်အပေါ်အကာအကွယ်လက်အင်္ကျီ) 12 (1 အလွှာ)	24 (အပူကျလွယ်သောကာကွယ်ရေးလက်အိတ် 2 အလွှာ 2)	24 (အပူကျလွယ်သောကာကွယ်ရေးလက်အိတ် 2 အလွှာ 2)	18 (အပူကျလွယ်သောကာကွယ်ရေးလက်အိတ် 2 အလွှာ 2 ခု)
ဗန်း (PCS) ၏ splitter စွမ်းရည်	/	/	1 (Plc 1X2, 1x4, 1x8, 0.9mm ဖိုင်ဘာ, 60x7x4mm)	1 (plc 1x16, 0.9mm fiber, 60x12x4mm)
အများဆုံး (PCs)	8	4	4	4
ပုံမှန် (PCS)	2	/	/	/

မှတ်ချက် -

1 ။ အထက်ပါဗန်းများသည်လိုအပ်ချက်နှင့်အညီရောနှောနိုင်သည်။

3 ။ Configuration စည်းမျဉ်းများ - 1A = 2B = 2C = 1D = 1e

3. ဖိုင်ဘာ discs များ၏အမျိုးအစားများသည်အဆက်မပြတ်တိုးပွားလာသည်

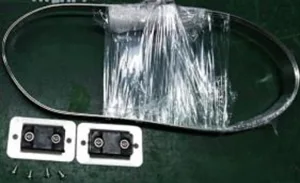

5.6 ဆက်စပ်ပစ္စည်းများ

အမှတ်	နာမည်အမည်	ကိုးကားပုံ	တခု	အရေအတွက်	ပေြာဆို
1	users'anual	/	PCS	1	တွင်
2	Splitter စမ်းသပ်မှုအစီရင်ခံစာ	/	PCS	1	တွင်
3	သော့		PCS	1	"D" အမျိုးအစား

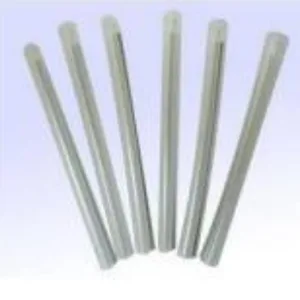

4	အပူ - ကျုံ့ကာကွယ်ရေးလက်		PCS	8	ဌ = 45mm

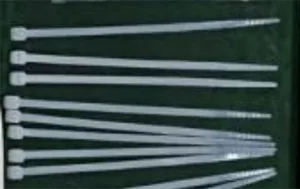

5	နိုင်လွန်ကေဘယ်ကြိုးလည်စည်း		PCS	10	3x100mm

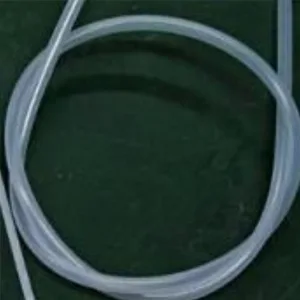

6	ရှင်းလင်းသောဖိုင်ဘာကာကွယ်ရေးပြွန်		PCS	1	od4mm x 50 စင်တီမီတာ

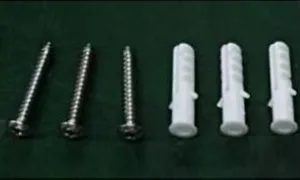

7	Wall-Mounted Kit		အစုံ	1	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို။ (ပလတ်စတစ်ပလပ်စတစ် plug.5x40 မီလီမီတာ, Phillips Self-Tapping screw နှစ်ခု m5x40mm M5x40mm ။
8	ဝင်ရိုးစွန်း - တပ်ဆင်ကိရိယာ		အစုံ	10	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
9	Aerial-Mounted Kit		အစုံ	10	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို
10	Cable Cable Storage Tray Drop		အစုံ	10	ဖောက်သည်ရဲ့တောင်းဆိုမှုကိုအဖြစ် optional ကို

6 ။ ပတ်ဝန်းကျင်ဆိုင်ရာဝိသေသလက္ခဏာများ

ဤထုတ်ကုန်သည် Rohs သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးညွှန်ကြားချက်နှင့်ခဲ, ဂရိတ်ယီယန်, မာကျူရီ, Hexavalent Chromium, PolyBrominyated Biphenyl (PBB) နှင့် polybrominyated diphenyl ether (pbde) သည်အကန့်အသတ်မရှိ။

7 ။ တပ်ဆင်ခြင်း

7.1 ။ Wall-Mount တပ်ဆင်ထားသည်

ဇယား 2 တွင်ရှုထောင့်အရမြို့ရိုးတွင်နံရံတွင်တူးရန် 3 တွင်းကိုဇယား 2 ရှိရှုထောင့်ဖြင့်ပြုလုပ်ပါ။ Expansion Plug φ7.5 * 40,

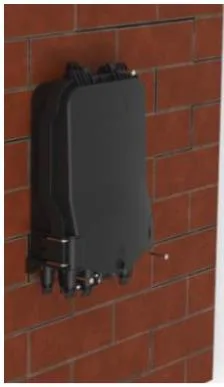

နံရံတပ်ဆင်ထားသောတပ်ဆင်မှု

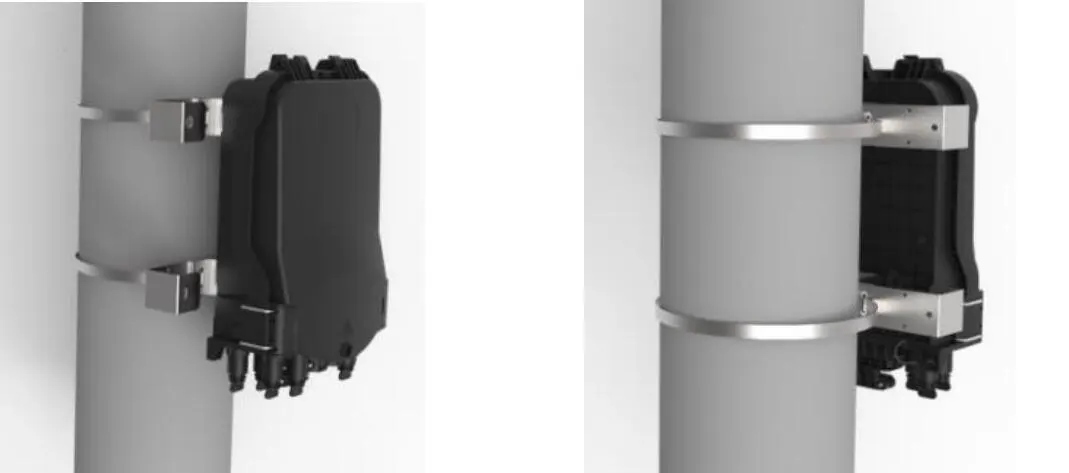

7.2 ။ ဝင်ရိုးစွန်းတပ်ဆင်ထားရင်းတပ်ဆင်

နောက်ကျောပန်းကန်၏ကဒ်အထိုင်မှတစ်ဆင့်ကွင်းကွင်းကိုဖြတ်ပြီးဆက်သွယ်ရေးတိုင်ပေါ်တွင်ပြင်ဆင်ပါ

တိုင်တပ်ဆင်ထားသည်

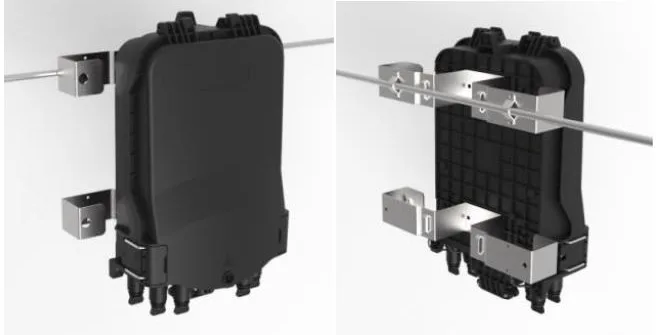

7.3 overhead ဖွဲ့စည်းပုံ

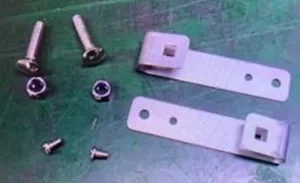

နှစ်ခုကို overhead ၏ကိုယ်ထည်ပေါ်တွင်တပ်ဆင်ထားသည့်နှစ်ခုကိုကြိုးကြိုးပေါ်တွင်ချိတ်ဆွဲထားပြီးနောက်အမှုပြတ်တောက်ခြင်းကိုတားဆီးသည်။

အဆိုပါ overhead ဖွဲ့စည်းပုံ

7.4 မြို့ရိုးတပ်ဆင်ထားရင်းတပ်ဆင်ခြင်း (Drop Cable Storage Tray ဖြင့်)

မြို့ရိုးတွင် 4 တွင်းတူးစင်ကြယ်သော Cable သိုလှောင်ခန်း tray mounting hole ၏ရှုထောင့်အရကျယ်ပြန့်သော plug φ 7.5 * 40, တွင်းများနှင့်ကိုက်ညီရန်နှင့် screw နှစ်ခုနှင့်အတူ box ကိုφ screw နှစ်ခုနှင့်အတူφထောင့်မှφ place နှင့် screw နှစ်ခုနှင့်အတူ charge φထောင့်နှင့်ချိတ်ဆက်ရန်နှင့် screw နှစ်ခုနှင့်အတူ charge φအဖုံးဖုံးထားပါ။

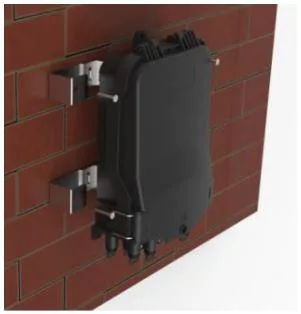

Wall-Mounted installation (drop cable storage tray ဖြင့်)

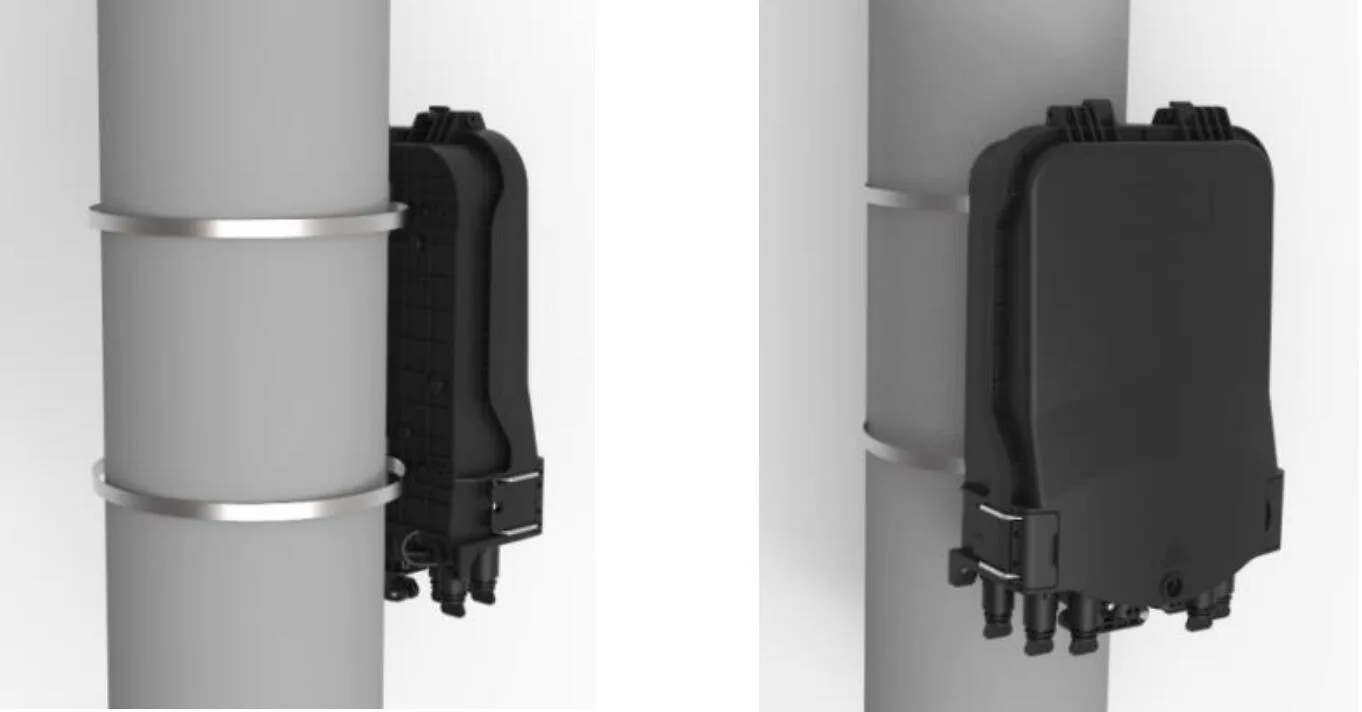

7.5 ဝင်ရိုးစွန်းတပ်ဆင်ထားသောတပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

သံမဏိခါးပတ်ကို ဖြတ်. Cable Storage Tray ၏ကဒ်အထိုင်မှ ဖြတ်. တိုင်ကိုထိထိချိတ်ပါ။

ဝင်ရိုးစွန်းတပ်ဆင်ထားသောတပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

7.6 Aerial-mount တပ်ဆင်ထားသည့်တပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

Messenger သို့ဖြန့်ဝေသေတ္တာများကိုပြုပြင်ရန်သတ္တုပြားသေးသေးလေးကိုသုံးပါ။

Aerial-mount တပ်ဆင်ထားသည့်တပ်ဆင်မှု (Drop Cable Storage tray ဖြင့်)

8 ။ ဆက်သွယ်ရေးစစ်ဆင်ရေး

8.1 ကြိုတင်ချိတ်ဆက်ထားသော adapter - A (E)

fiber connector လက်ယာရစ်၏မြှားအစိတ်အပိုင်းကိုလှည့်ပြီးဖုန်မှုန့်များကိုထုတ်ယူပါ။

fiber connector ၏မြှားသည်အထက်တွင်ရှိသည်, fiber connector ကို socket ထဲသို့ထည့်ပြီးနောက်မြှားကိုလှည့်ပါ တစ်စိတ်တစ်ပိုင်းလက်ယာရစ်။

8.2 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ခ (XL)

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

that လက်ယာရစ်တွင်သားရေ cable cable cable ကိုဖုံးအုပ်ထားပါ

8.3 ကြိုတင်ချိတ်ဆက်ထားသော adapter - c

⚫ optical fiber photormed plug ကိုတွန်းအားပေးသောအဖုံးကိုဖယ်ရှားရန်မြှား၏ ဦး ထုပ်တွင်လျှောထားသောလက်စွပ်ကိုတွန်းတင်ပါ။ မြှား၏ညွှန်ကြားချက်တွင် adapter တွင်ဖုန်မှုန့် ဦး ထုပ်ကိုထုတ်ယူရန်ခလုတ်ကိုနှိပ်ပါ။

presents plug ကိုစွဲကိုင်ထားသည်အထိ adapter bucker နှင့်အတူ adapter buckle နှင့်အတူ adapter ထိထိရောက်စေပါ။ မြေမှုန့်နှစ်ခုကိုတူညီသောနည်းဖြင့်ချိတ်ဆက်ပါ။

install လုပ်ထားသည့် prefabricated plug သည်လျှပ်စစ်လက်စွပ်ကိုထိထိရောက်ရောက်လွှတ်ပေးရန်နှင့်အဓိကခန္ဓာကိုယ်ကိုခွဲခြားရန်နောက်ပြန်ဆွဲပါ။

8.4 ကြိုတင်ချိတ်ဆက်ထားသော adapter - d

pre ချိတ်ဆက်ထားသော pre cluncted plug ကိုဖွင့်ပြီး Pre ချိတ်ဆက်ထားသော pl plug နှင့်ဖုန်မှုန့်များကိုဖွင့်ပါ။

pre ချိတ်ဆက်ထားသော plug ကို d နှင့်ချိတ်ဆက်ထားသော adapter ကိုမြှားနှင့်ချိတ်ဆက်ပါ။ ၎င်းကိုပြင်ဆင်ရန် plugwise ကိုလက်မခံရန်ချိတ်ဆက်ပါ။

8.5 ကြိုတင်ချိတ်ဆက်ထားသော adapter - အီး (က)

pre connected plug ကို anti လက်ယာရစ်ကိုဖွင့်ပြီးမောက်စ်၏လမ်းကြောင်းကိုဖုန်မှုန့်များကိုဖွင့်ပါ

pre connected plug ကိုချိတ်ဆက်ထားသည့် pl plug နှင့်ချိတ်ဆက်ထားသော adapter e ကိုမြှား၏ညွှန်ကြားချက်ဖြင့်ချိတ်ဆက်ပါ။

8.6 Pre- ချိတ်ဆက် adapter -f

sc optical fiber connector ကိုအလှည့်ကျအလှည့်ကျအပိုင်းများကိုဖြတ်ပြီး၎င်းကို adapter ထဲသို့ထည့်ပါ။

⚫ XL pre ချိတ်ဆက်ထားသော adapter ကိုပလပ်စတစ်သော့နှင့် adapter တွင်တပ်ဆင်ပါ။

snap snap နွေ ဦး ၏ plug ကိုထည့်ပါ။

cable cable clamp ကို install လုပ်ပြီးလိုင်းသည် plug နှင့်နီးမည်။

⚫လက်ယာရစ်လက်ယာရစ်ပတ်ပေါ်တွင်သားရေ cable clamp ထိုင်ခုံထုပ်ကို 0 င်ပါ။

8.7 ကြိုတင်ချိတ်ဆက်ထားသော adapter - ဆ

9 ။ အထုပ်
