Stranded Loose Tube Non-metallic Strength Member Non- armored Fiber Optic Cable

သောင်တင်နေသော သတ္တုမဟုတ်သော သတ္တုမဟုတ်သော ခိုင်ခံ့မှု အဖွဲ့ဝင်မဟုတ်သော သံချပ်ကာဖိုက်ဘာကေဘယ်လ်၏ ဖွဲ့စည်းပုံသည် 250μm optical fiber ကို မြင့်မားသော modulus ပစ္စည်းဖြင့် ပြုလုပ်ထားသည့် ချောင်ပြွန်ထဲသို့ ထည့်ထားပြီး ချောင်ပြွန်ကို ရေစိုခံဒြပ်ပေါင်းများဖြင့် ပြည့်စေသည်။ ကေဘယ်အူတိုင်၏ အလယ်ဗဟိုသည် FRP တစ်ခုဖြစ်ပြီး ကျစ်လျစ်ပြီး ပတ်ပတ်လည် ကေဘယ်လ်အူတိုင်အဖြစ် FRP ပတ်ပတ်လည်တွင် ကြိုးဖြည်သောပြွန် (နှင့် ဖြည့်ကြိုး) ကို လိမ်ထားသည်။ ကေဘယ်အူတိုင်ရှိ ကွက်လပ်များသည် ရေကိုပိတ်ဆို့သည့်အဖြည့်ခံများဖြင့် ပြည့်နေပါသည်။ polyethylene sheath အလွှာကို cable တစ်ခုဖွဲ့စည်းရန် cable core အပြင်ဘက်တွင်ညှစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ဟိStranded Loose Tube Non-metallic Strength Member Non- armored Fiber Optic Cableရေစိုခံဒြပ်ပေါင်းများဖြင့် ပြည့်နေသော မြင့်မားသော module ပစ္စည်းများဖြင့် ပြုလုပ်ထားသည့် လျော့ရဲသောပြွန်များအတွင်း ထည့်သွင်းထားသော 250μm optical fiber များ ပါဝင်သည်။ ကေဘယ်လ်အူတိုင်သည် သတ္တုမဟုတ်သော FRP ခိုင်ခံ့မှုအဖွဲ့ဝင်အပေါ် ဗဟိုပြုထားပြီး၊ ဖြည်ပြွန်များနှင့် အဖြည့်ခံများသည် ကျစ်လျစ်သောအဝိုင်းပုံစံဖြစ်လာစေရန် helically သောင်တင်ထားသည်။ ရေကိုပိတ်ဆို့သည့်အဖြည့်ပစ္စည်းများသည် မည်သည့်ကွက်လပ်ကိုမဆို သိမ်းပိုက်နိုင်ပြီး အပြင်ဘက်ပိုလီအီသလင်းအလွှာသည် ကေဘယ်ဖွဲ့စည်းပုံကို ကာကွယ်ပေးသည်။

အဓိကအင်္ဂါရပ်များ

ပြင်းထန်သောစက်ပိုင်းဆိုင်ရာနှင့်အပူချိန်စွမ်းဆောင်ရည်
မြင့်မားသော hydrolysis ခံနိုင်ရည်ရှိပြီး tensile strength ရှိသော ချောင်ပြွန်ပစ္စည်း
အရေးပါသောဖိုက်ဘာကာကွယ်မှုအတွက် အထူးပြွန်ဖြည့်ဒြပ်ပေါင်း
တပ်ဆင်မှုအတွက် လိုက်လျောညီထွေရှိသော ဒီဇိုင်းဖြင့် ပေါင်းစပ်ထားသော နှိပ်စက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။
ပြီးပြည့်စုံသော ရေလုံခြင်းအစီအမံများ- FRP ဗဟိုအဖွဲ့ဝင်၊ ပြွန်ဖြည့်ဒြပ်ပေါင်းများ၊ 100% အူတိုင်ဖြည့်
စံချိန်စံညွှန်းများလိုက်နာမှု- YD/T 901 နှင့် IEC 60794-1

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

Optical Fiber အရေအတွက်- များစွာသော ဖွဲ့စည်းမှုပုံစံများ (ဥပမာ၊ 6-144 ဖိုင်ဘာ)
ဖိုက်ဘာအမျိုးအစား- Single-mode သို့မဟုတ် multimode 250μm
Loose Tube ပစ္စည်း- မြင့်မိုဒူလပ်ပိုလီမာ
Filling Compound- ရေကို ပိတ်ဆို့သည့် ဂျယ်လ်
ကြံ့ခိုင်မှုအဖွဲ့ဝင်- သတ္တုမဟုတ်သော FRP လှံတံ
အပြင်ဘက်အလွှာ- Polyethylene (PE)
လည်ပတ်အပူချိန်--40°C မှ +70°C
အနိမ့်ဆုံး Bending Radius- 20 × ကေဘယ်အချင်း (ဝန်အောက်)

အသုံးချမှု

ဤကြိုးများကို တွင်တွင်ကျယ်ကျယ်အသုံးပြုကြသည်-

ကျောရိုးနှင့် ကွန်ရက်များအတွက် ဆက်သွယ်ရေးအော်ပရေတာများ
ရေဒီယိုနှင့် ရုပ်မြင်သံကြား အချက်ပြထုတ်လွှင့်မှုစနစ်များ
ဒေသဆိုင်ရာကွန်ရက် (LAN) ဒေတာပေးပို့ခြင်း။
လျှပ်စစ်ဓာတ်အား၊ ရထားလမ်းနှင့် အဝေးပြေးလမ်း ပရောဂျက်များတွင် စက်မှုရှေ့ဆုံး ချိတ်ဆက်မှုများ
အခြားသော အကြီးစား အင်ဂျင်နီယာနှင့် အခြေခံအဆောက်အဦ ပရောဂျက်များ

အားသာချက်များ

တာရှည်ခံ သတ္တုမဟုတ်သော ဒီဇိုင်းသည် သံချေးတက်နိုင်ခြေကို လျော့နည်းစေပြီး ကေဘယ်အား ပိုမိုပေါ့ပါးစေသည်။
ကျစ်လစ်သောသောင်တင်ထားသောဖွဲ့စည်းပုံသည် ဆန့်နိုင်အားနှင့် ပြောင်းလွယ်ပြင်လွယ်ကို တိုးတက်စေသည်။
စိုစွတ်သော သို့မဟုတ် စိုစွတ်သောပတ်ဝန်းကျင်တွင် မြင့်မားသောယုံကြည်စိတ်ချရမှု ရှိစေရန်အတွက် ရေကိုပိတ်ဆို့သည့်ပစ္စည်းများ
ပြွန်များနှင့် ဝေဟင်ဖြန့်ကျက်ခြင်း အပါအဝင် အမျိုးမျိုးသော တပ်ဆင်မှုနည်းလမ်းများနှင့် လိုက်ဖက်မှုရှိခြင်း။
Orientalfiber ၏ ထုတ်လုပ်မှုအတွေ့အကြုံမှပံ့ပိုးထားသော ပြည်တွင်းနှင့် နိုင်ငံတကာပရောဂျက်များတစ်လျှောက် စွမ်းဆောင်ရည်ကို သက်သေပြပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- ဒီကေဘယ်လ်ကို ပြင်ပ တပ်ဆင်မှုမှာ အသုံးပြုလို့ရပါသလား။: A- ဟုတ်ကဲ့၊ PE အစွပ်နှင့် ရေ-ပိတ်ဆို့သည့် ဒြပ်ပေါင်းများသည် အပြင်ဘက်တွင် တိုက်ရိုက်မြှုပ်နှံခြင်းနှင့် ပြွန်ဖြန့်ကျက်ခြင်းအတွက် သင့်လျော်စေသည်။
Q: အမျှင်မည်မျှ configure လုပ်နိုင်ပါသည်။: A- ပရောဂျက်လိုအပ်ချက်ပေါ်မူတည်၍ ကေဘယ်အား 6 မှ 144 ဖိုင်ဘာအထိ စိတ်ကြိုက်ပြုလုပ်နိုင်ပါသည်။
မေး- ကေဘယ်မှာ သတ္တုအစိတ်အပိုင်းတွေ ပါဝင်ပါသလား။: A- မဟုတ်ဘူး၊ ကြံ့ခိုင်မှုအဖွဲ့ဝင်သည် သတ္တုမဟုတ်သော FRP ဖြစ်ပြီး အလေးချိန်နှင့် သံချေးတက်ခြင်းပြဿနာများကို နည်းပါးစေသည်။
မေး- ၎င်းသည် ပုံမှန် optical စက်ပစ္စည်းများနှင့် ကိုက်ညီမှုရှိပါသလား။: A- ဟုတ်ကဲ့၊ 250μm ဖိုက်ဘာနှင့် စံပယ်ပန်းပြွန်ဒီဇိုင်းသည် သမားရိုးကျ ပေါင်းစပ်ခြင်းနှင့် ရပ်စဲခြင်းနည်းလမ်းများနှင့် လိုက်ဖက်မှုရှိစေရန် သေချာပါသည်။

စံနှုန်းများ

GYFTY ကေဘယ်လ်သည် Standard YD/T 901 အပြင် IEC 60794-1 နှင့် ကိုက်ညီသည်

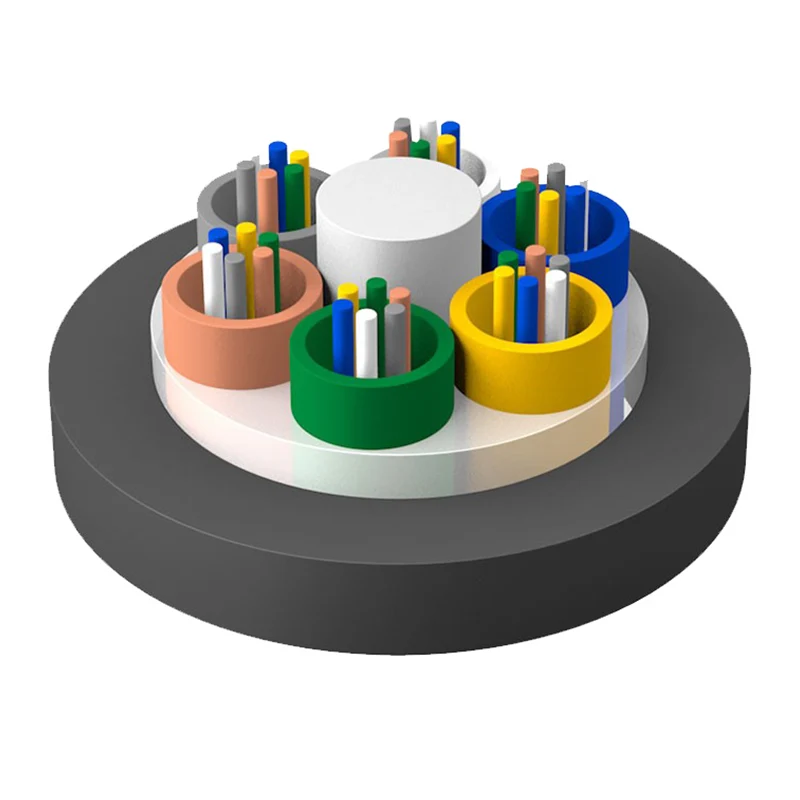

Structure Drawing ၊

၁။ဖိုက်ဘာ

2.Tube Filling Compound ၊

3.Loose Tube

4.Cable Filling Compound

5.FRP Strength အဖွဲ့ဝင်

6.PE Sheath

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

Cable အမျိုးအစား (အမျှင် ၂ ဆင့် တိုးလာပါတယ်)	ဖိုက်ဘာအရေအတွက်	ပြွန်များ	အဖြည့်ခံပါ။	Cable Weight (Ref) (ကီလိုဂရမ်/ကီလိုမီတာ)	ဆန့်နိုင်အား ကာလတို/ရေတို (n)	Crush Resistance ကာလတို/ရေတို (N/100mm)	Bending Radius တည်ငြိမ်/ တက်ကြွမှု (မီလီမီတာ)
GYFTY-2~6Xn	၂~၆	1	5	86	၄၀၀/၁၀၀၀	၃၀၀/၁၀၀၀	12.5D/25D
GYFTY-8~12Xn	၈~၁၂	2	4	86
GYFTY-14~18Xn	၁၄~၁၈	3	3	86
GYFTY-20~24Xn	၂၀~၂၄	4	2	86
GYFTY-26~30Xn	၂၆~၃၀	5	1	86
GYFTY-32~36Xn	၃၂~၃၆	6	0	86
GYFTY-38~48Xn	၃၈~၄၈	4	2	109
GYFTY-50~60Xn	၅၀~၆၀	5	1	109
GYFTY-62~72Xn	၆၂~၇၂	6	0	109
GYFTY-2~6Xn	၂~၆	1	6	98	၆၀၀/၁၅၀၀
GYFTY-8~12Xn	၈~၁၂	2	5	98
GYFTY-14~18Xn	၁၄~၁၈	3	4	98
GYFTY-20~24Xn	၂၀~၂၄	4	3	98
GYFTY-26~30Xn	၂၆~၃၀	5	2	98
GYFTY-32~36Xn	၃၂~၃၆	6	1	98
GYFTY-38~42Xn	၃၈~၄၂	7	0	98
GYFTY-44~48Xn	၄၄~၄၈	4	3	115
GYFTY-50~60Xn	၅၀~၆၀	5	2	115
GYFTY-62~72Xn	၆၂~၇၂	6	1	115
GYFTY-2~6Xn	၂~၆	1	7	119	၁၀၀၀/၃၀၀၀
GYFTY-8~12Xn	၈~၁၂	2	6	119
GYFTY-14~18Xn	၁၄~၁၈	3	5	119
GYFTY-20~24Xn	၂၀~၂၄	4	4	119
GYFTY-26~30Xn	၂၆~၃၀	5	3	119
GYFTY-32~36Xn	၃၂~၃၆	6	2	119
GYFTY-38~42Xn	၃၈~၄၂	7	1	119
GYFTY-44~48Xn	၄၄~၄၈	8	0	119
GYFTY-50~60Xn	၅၀~၆၀	5	3	125
GYFTY-62~72Xn	၆၂~၇၂	6	2	125
GYFTY-74~84Xn	၇၄~၈၄	7	1	125
GYFTY-86~96Xn	၈၆~၉၆	8	0	125
GYFTY-98~108Xn	၉၈~၁၀၈	9	1	149
GYFTY-110~120Xn	၁၁၀~၁၂၀	10	0	149
GYFTY-122~132Xn	၁၂၂~၁၃၂	11	1	179
GYFTY-134~144Xn	၁၃၄~၁၄၄	12	0	179

သိုလှောင်မှု/လည်ပတ်အပူချိန်--40 ℃-+70 ℃

Optical လက္ခဏာများ

ဖိုက်ဘာအမျိုးအစား	နှိမ့်ချမှု (+20 ℃)				Bandwidth		ဂဏန်း အလင်းဝင်ပေါက်	Cable Cut-off Wavelength λcc
ဖိုက်ဘာအမျိုးအစား	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	ဂဏန်း အလင်းဝင်ပေါက်	Cable Cut-off Wavelength λcc
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015 NA	---

မှတ်ချက် -

a Suffix Xn သည် ဖိုက်ဘာအမျိုးအစားကို ရည်ညွှန်းသည်။

ခ ဖိုက်ဘာနှင့် ပြွန်များ၏ အရောင်အစီအစဥ်များကို အရောင်သတ်မှတ်ခြင်းဇယားတွင် သတ်မှတ်ထားသည်။

ဂ။ ကေဘယ်ကြိုးကို ကောင်းမွန်သောအခြေအနေရှိစေရန်အတွက် ကေဘယ်လ်အား ပြင်ပပတ်ဝန်းကျင်တွင် 6 လထက်ပို၍ မသိမ်းဆည်းသင့်ပါ။

လျှောက်လွှာ: Duct/Aerial
